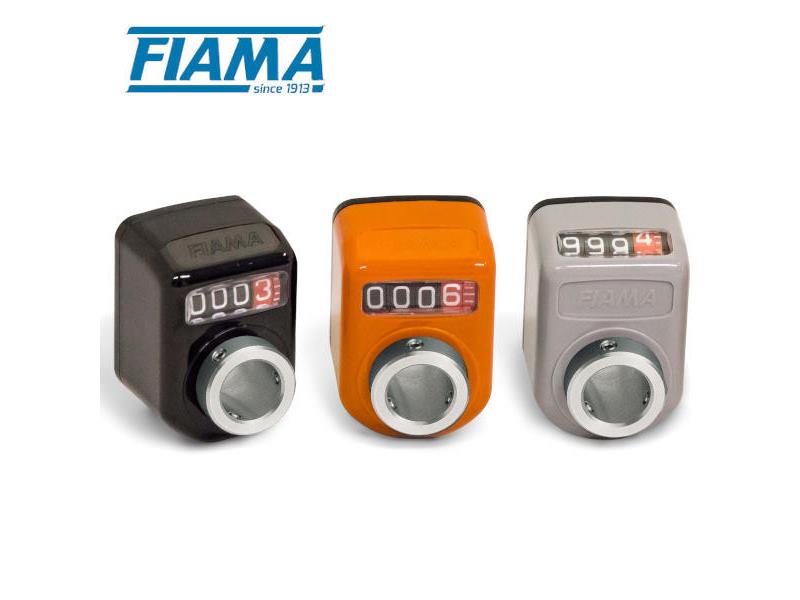

Wskaźnik położenia Fiama OP3

• Licznik 4 cyfrowy.
• Wał drążony Ø14.
• Odczyt do 9999.
• Wysokość cyfry - 5 mm.
• IP64.

Wskaźnik położenia OP3 – cechy i funkcje:

• Licznik 4 cyfrowy.
• Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z czterema czarnymi polami wskazującymi tylko pełne milimetry (4RN).
• Wskaźnik położenia Fiama OP3 - cyferblat odczyt
• Odczyt do 9999.
• Wysokość cyfry - 5 mm.
• Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
• Stopień ochrony IP64. Maks. temperatura pracy: 80 ° C.
• Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
• Cyferblat nachylony pod kątem 18 ° lub z widokiem od frontu.
• Standardowa średnica wału drążonego: ø14 H7. Otwory mniejsze niż 14 mm można uzyskać za pomocą tulei redukcyjnej.

Na zamówienie:

• Niestandardowy współczynnik przełożenia oraz miara w calach.
• Kołek blokujący „P6" ø6 lub „c" ø9/ 10,5.
• Model „IN" z częściami ze stali nierdzewnej.
• Kolory: pomarańczowy RAL 2004, czarny RAL 9005, szary RAL7004.

Akcesoria:

• pokrętło regulacyjne PM,
• płyta montażowa FL-B,
• tuleje redukcyjne do płyty montażowa BF-BL,
• płyta pośrednia FL,
• koło ręczne ze składanym uchwytem V.R,
• korba ze składanym uchwytem V.M,
• tuleje redukcyjne BF.

Akcesoria do wskaźników położenia należy zamawiać oddzielnie.

Wskaźnik położenia OP3 – tabela wskazań:
SKOK               WSKAZANIE PO 1 OBROCIE                 MAKSYMALNA PRĘDKOŚĆ
[mm]               [mm]                       [cale]                  [obr./min.] dla mm   [obr./min.] dla cali
0,5                   005                            -                       600                         -
0,5                   0050                          -                       200                         -
0,75                 0007(5)                       -                      600                         -
1                      0100                           -                      100                         -
1                      0010                        0039(37)             100                        200
1,25                 0012(5)                      -                       800                        -
1,5                   0015                          -                       600                        -
1,75                 0017(5)                      -                       500                        -
2                     0020                        0078(74)              500                       100
2,5                   0025                           -                      300                        -
3                     0030                        0011(81)              300                       600
4                     0040                        0015(74)              200                       500
5                     0050                        0019(68)              200                       500
6                     0060                           -                       200                        -
7,5                   0075                           -                       100                        -
8                     0080                           -                       100                        -
10                   0100                         0039(37)              100                       200
12                   0120                           -                        80                         -
