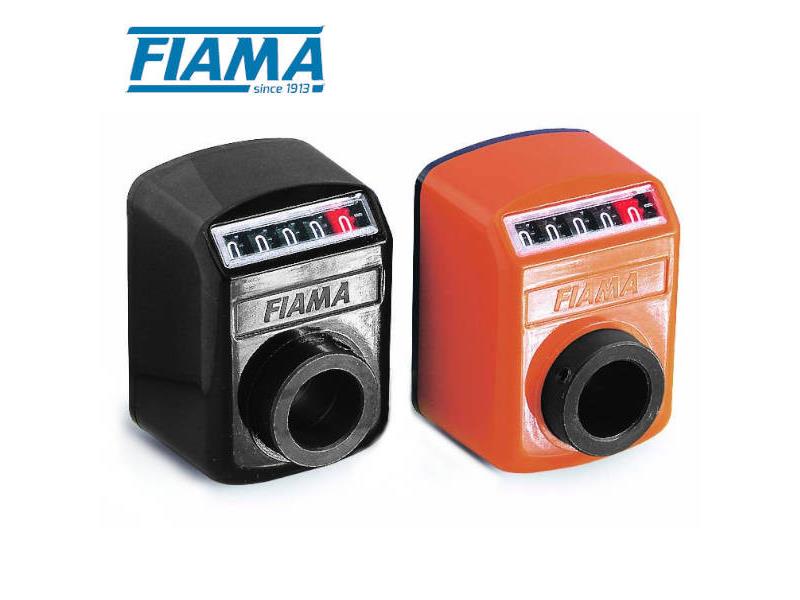

Wskaźnik położenia Fiama OP5

• Licznik 5 cyfrowy.
• Model „AZZ" z przyciskiem do zerowania licznika.
• Wał drążony Ø20.
• Odczyt do 99999.
• Wysokość cyfry - 5,5 mm.
• IP64.

Wskaźnik położenia OP5 – cechy i funkcje:

• Licznik 5 cyfrowy.
• Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (5RN).
• Wskaźnik położenia Fiama OP5 - cyferblat odczyt
• Odczyt do 99999.
• Wysokość cyfry - 5,5 mm
• Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
• Możliwość odwrócenia kierunku zliczania (szczegóły w karcie katalogowej w zakładce „Do pobrania").
• Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
• Stopień ochrony IP64. Maks. temperatura pracy: 70 ° C.
• Cyferblat nachylony pod kątem 45 °.
• Standardowy otwór wału drążonego: ø20 H7; Otwory mniejsze niż 20 mm są możliwe do uzyskania za pomocą tulei redukcyjnej.

Na zamówienie:

• Model „AZZ" z przyciskiem do zerowania licznika i 4 cyfrowym licznikiem (opcja dla modeli ze skokiem od 1 do 6 mm).
• Wskaźnik położenia Fiama OP5 - model AZZ z przyciskiem
• Niestandardowy współczynnik przełożenia oraz miara w calach.
• Model „IN" z częściami ze stali nierdzewnej.
• Kolory: pomarańczowy RAL 2004, czarny RAL 9005.

Akcesoria:

• płyta montażowa FL-B,
• tuleje redukcyjne do płyty montażowa BF-BL,
• koło ręczne ze składanym uchwytem V.R,
• korba ze składanym uchwytem V.M,
• tuleje redukcyjne BF.

Akcesoria do wskaźników położenia należy zamawiać oddzielnie.

Wskaźnik położenia OP5 – tabela wskazań:
SKOK             WSKAZANIE PO 1 OBROCIE              MAKSYMALNA PRĘDKOŚĆ
[mm]             [mm]                       [cale]               [obr./min.] dla mm          [obr./min.] dla cali
0,1                 00001                                               600
0,2                 00002                                               600
0,4                 00004                                               600
0,5                 00005                                               600
0,8                 00008                      00031(49)          600                              200
1                    00010                      00039(37)          500                              200
1,5                 00015                                               500
2                    00020                      00078(74)          400                              100
2,5                 00025                      00098(42)          400                              100
3                    00030                      00011(81)          200                              600
4                    00040                      00015(74)          200
5                    00050                      00019(68)          200                              400
6                    00060                                               200
7,5                  00075                                               100
8                    00080                                                100
10                  00100                                                100
12                  00120                                                60
15                  00150                                                60
