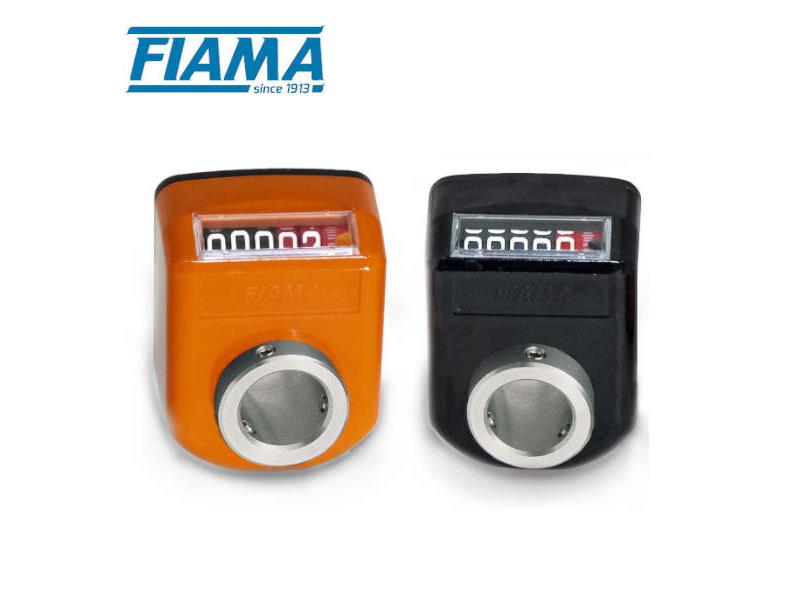

Wskaźnik położenia Fiama OP7

• Licznik 5 cyfrowy.
• Wał drążony ø20 lub ø25.
• Odczyt do 99999.
• Wysokość cyfry - 7 mm.
• Model „IN" z częściami ze stali nierdzewnej.
• IP64.

Wskaźnik położenia OP7 – cechy i funkcje:

• Wymienny z modelem OP6. Całkowita długość wskaźnika położenia OP7 wraz z płytką pośrednią lub płytką mocującą jest taka sama jak modelu OP6.
• Licznik 5 cyfrowy, na ostatnim czerwonym polu dodatkowa podziałka do części setnych dla większej dokładności odczytu.
• Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (5RN).
• Odczyt do 99999.
• Wysokość cyfry - 7 mm
• Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
• Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
• Stopień ochrony IP64. Maks. temperatura pracy: 80° C.
• Cyferblat nachylony pod kątem 18° lub z widokiem od frontu.
• Standardowo średnica otworu wału drążonego to ø20 (OP7) lub ø25 (OP7F25). Mniejsze średnice można uzyskać stosując tuleje redukcyjne.

Na zamówienie:

• Niestandardowy współczynnik przełożenia oraz miara w calach.
• Kołek blokujący „c" ø10,5 / 12.
• Model „IN" z częściami ze stali nierdzewnej.
• Kolory: pomarańczowy RAL 2004, czarny RAL 9005, szary RAL 7004.

Akcesoria:

• pokrętło regulacyjne PM,
• płyta montażowa FL-B,
• tuleje redukcyjne do płyty montażowa BF-BL,
• płyta pośrednia FL,
• koło ręczne ze składanym uchwytem V.R,
• korba ze składanym uchwytem V.M,
• tuleje redukcyjne BF.

Akcesoria do wskaźników położenia należy zamawiać oddzielnie.

Wskaźnik położenia OP7 – tabela wskazań:

SKOK            WSKAZANIE PO 1 OBROCIE             MAKSYMALNA PRĘDKOŚĆ
[mm]            [mm]             [cale]                       [obr./min.] dla mm              [obr./min.] dla cali
0,75              00007(5)                                       800
1                  00100                                            100
1                  00010            00039(37)                 800                                   300
1,25              00012(5)                                       800
1,5                00015                                           800
1,75              00017(5)                                       600
2                  00020            00078(74)                 600                                   150
2,5                00025                                           500
3                   00030           00011(81)                 400                                   900
3,5                00035                                           300
4                  00040            00015(74)                 300                                   800
5                  00050            00019(68)                 250                                   600
6                  00060                                            250
7,5                00075                                           150
8                  00080                                           150
10                 00100           00039(37)                 100                                    300
12                00120                                            100
15                00150                                            100
