Wskaźnik położenia z czujnikiem magnetycznym MPI-R10
Wskaźnik położenia z czujnikiem magnetycznym MPI-R10

Elesa+Ganter wprowadza do swojej oferty nowy wskaźnik położenia. MPI-R10 to system pomiaru przesuwu liniowego i kątowego bazujący na czujniku i liniale magnetycznym. Nowy wskaźnik charakteryzuje się łatwym montażem i pozwala na precyzyjne dopasowanie i pozycjonowanie, skracając czas regulacji do minimum.

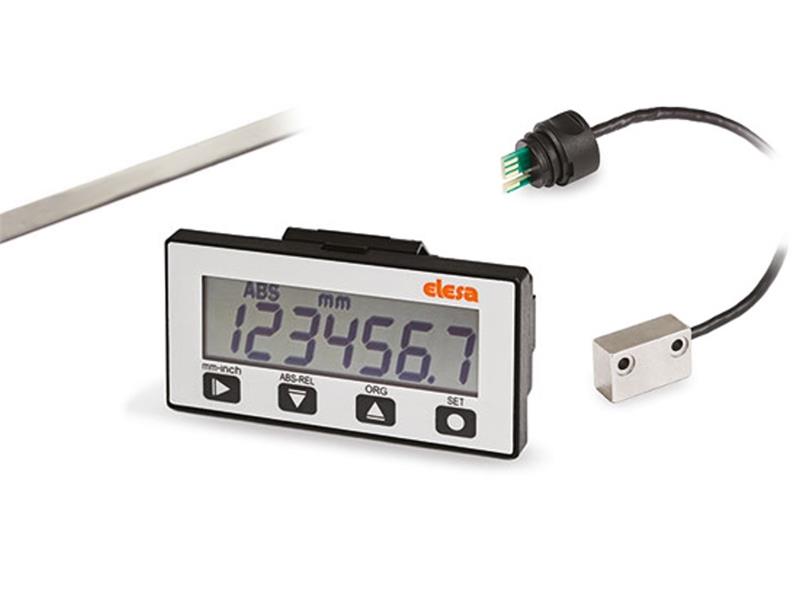

Kompletny system składa się z wielofunkcyjnego wyświetlacza ciekłokrystalicznego MPI-R10, czujnika magnetycznego z przewodem FC-MPI, a także z taśmy magnetycznej M-BAND. Wszystkie elementy zamawiane są oddzielnie. Układ zasilany jest z niezależnego źródła energii – baterią 1/2 AA 3,6 V, dołączaną do zestawu.

W przeciwieństwie do znanego już wcześniej wskaźnika położenia MPI-15, bateria zlokalizowana jest wewnątrz obudowy ekranu (rys. 1), co czyni zestaw bardziej kompaktowym. Testy wykazały żywotność baterii sięgającą nawet czterech lat. Podtrzymanie ustawień w czasie wymiany baterii zapewnia wbudowana pamięć buforowa.



Cyfrowy wyświetlacz

Wielofunkcyjny, siedmiocyfrowy wyświetlacz MPI-R10 dostępny jest w dwóch klasach szczelności: IP54 oraz IP67. Może pracować w kurzu i zapyleniu, a szczelniejsza wersja może być stosowana również w aplikacjach, gdzie występuje mycie pod ciśnieniem. Dzięki zastosowaniu zatrzasku mocującego wyświetlacz instaluje się w bardzo prosty sposób (rys. 2).

Programowanie wskaźnika odbywa się za pomocą czterech klawiszy funkcyjnych w sposób zbliżony do obsługi wskaźnika położenia DD52R-E, umożliwiając:

· wyświetlanie wartości w różnych jednostkach (milimetry, cale, stopnie kątowe),
· pomiar wartości bezwzględnych i przyrostowy tryb pracy,
· załadowanie do 10 wartości offsetu,
· możliwość przechowywania i wyświetlania do 32 pozycji docelowych.



Dokładność pomiaru i możliwości adaptacyjne

Istotną różnicą w stosunku do wskaźnika położenia MPI-15 jest konieczność oddzielnego zamówienia zarówno wyświetlacza, jak i czujnika z przewodem odpowiedniej długości. Pozwala to na wymianę przewodu z powodów serwisowych oraz przy konieczności modernizacji (np. wydłużenie zasięgu działania czujnika). Złącze czujnika FC-MPI wyposażone jest w prosty system zatrzaskowy, który ułatwia jego montaż i demontaż (rys. 3).

Dużym atutem nowego układu pomiarowego MPI-R10 jest jego rozdzielczość, tj. najmniejsza zmiana w długości jaką urządzenie potrafi wyświetlić. Wynosi ona 0,01 mm, przy dokładności i powtarzalności wynoszącej 0,1 mm. Czyni to wskaźnik dobrym narzędziem pomiarowym dla m.in.:

· pił,
· gilotyn do cięcia,
· ploterów,
· wiertarek stołowych dla branży stolarskiej, meblarskiej, tapicerskiej i budowlanej.



Nasi Doradcy Techniczni pomogą Państwu dobrać odpowiednie rozwiązanie odpowiednie do wymagań aplikacji. Mogą również pomóc w konfiguracji urządzeń. Zapraszamy do kontaktu.

ELESA+GANTER®
ELESA+GANTER jest spółką joint-venture, stworzoną przez dwóch liderów w branży standardowych elementów maszyn: Elesa S.p.A (Monza, Milano, Italy) i Otto Ganter GmbH & Co. KG (Furtwangen, Germany).

ELESA+GANTER® to ponad 60 000 standardowych elementów i części do maszyn i urządzeń oraz wiele produktów specjalnych wykonywanych pod określone, specyficzne wymagania klienta. Elementy standardowe Elesa+Ganter® łączą w sobie zarówno najwyższą jakość, funkcjonalność, innowacyjność, jak i dbałość o wzornictwo. Potwierdza to ponad 180 patentów i zastrzeżonych wzorów oraz ponad 45 nagród z najbardziej prestiżowych światowych wystaw i konkursów w dziedzinie wzornictwa przemysłowego m.in. „International Forum Design Award", „Compasso d'Oro" w Mediolanie czy „Design Center" w Stutgarcie. Wszystkie produkty E+G produkowane są zgodnie z normą ISO 9001:2008 oraz normą środowiskową ISO 14001:2004.

Światowa sieć dystrybucji produktów Elesa+Ganter obejmuje 70 krajów.

ELESA+GANTER Polska Sp. z o.o. jest częścią grupy ELESA+GANTER® i zajmuje się dystrybucją produktów rodzimej marki. Wykwalifikowana kadra i magazyn w Polsce gwarantują oprócz najwyższej jakości produktów, doradztwo techniczne u klientów, profesjonalną i szybką obsługę sprzedażową (20 000 elementów E+G dostarczane jest w systemie 24h z magazynu w Polsce).

Więcej informacji o firmie i jej ofercie, katalog produktów, tabele wymiarów, darmowe pliki 2D i 3D do pobrania, znajdują się na stronie: www.elesa-ganter.pl..

Szczegółowe informacje o nowościach i zastosowaniach produktów E+G można także przeczytać w Magazynie dla Konstruktorów na stronie www.elesa-ganter.info.pl
