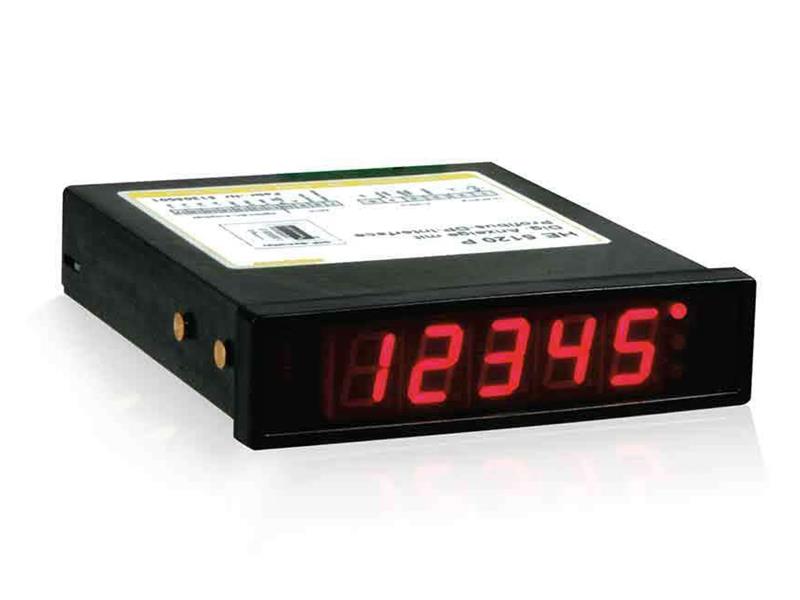

Wyświetlacz cyfrowy CAN – HE 5120

- Zakres wyświetlania -9999 do 99999

- Punkt dziesiętny dowolnie wybierany

- 3x diody LED do wyświetlania statusu/zakresu pomiarowego

Cyfrowy wyświetlacz do podłączenia magistrali CAN
Wyświetlacz CAN HE 5120 służy do wizualizacji m.in. B. ciężar i poziom. Różne jednostki fizyczne są identyfikowane za pomocą diod LED. Urządzenie posiada styk przełączający, który może być używany jako wyjście cyfrowe lub jako wyłącznik krańcowy. Połączenie magistrali CAN jest zgodne z normą ISO 11898.

Wyświetlacz ze zintegrowanym kontrolerem FULL CAN obsługuje transmisję zgodnie ze specyfikacją CAN 2.0A / 2.0B z maks. 1 Mbaud. Parametryzacja określa, które informacje z komunikatu CAN są wyświetlane w jakim formacie. Ustawienia parametryzacji są przechowywane w pamięci nieulotnej.

Wyjście przełączające: 1 przekaźnik, bezpotencjałowy zestyk przełączny (250 V AC / 5 A)
Obrotowy przełącznik kodujący 0-9 dla prędkości transmisji CAN 10 kbodów – 1 Mbodów, opcja: automatyczne wykrywanie szybkości transmisji
Specyfikacja techniczna
ON 5120
wyświetlacz • 5-cyfrowy, 7-segmentowy wyświetlacz, wysokość cyfr 13 mm • 3
diody LED (2 mm)
obszar wyświetlania -9999 do 99999, miejsca dziesiętne dowolnie wybierane
Magistrala CAN • Specyfikacja CAN 2.0A (opcjonalnie: 2.0B)
• Protokół CANopen zgodny z DS301 i DS403
• Fizyczne sprzężenie zgodne z ISO 11898
• Szybkość transmisji do 1 Mbodów
• Izolacja galwaniczna
• Filtr tłumiący przewodowe zakłócenia EMC
Pomysły • 1 przełącznik DIP (8-stykowy) dla adresu węzła CAN i
przełączanej terminacji magistrali CAN • 1
obrotowy przełącznik kodujący (0-9) dla szybkości transmisji CAN 10 kbodów do 1
Mbodów , automatyczne wykrywanie szybkości transmisji • Wybór do 10 trybów pracy
opieka 24VDC (20...30VDC)
walidacja 315 mA wolno
wyjście przełączające 1 przekaźnik, bezpotencjałowy zestyk przełączny (250 V AC / 5 A)
Mieszkania Obudowa do montażu tablicy rozdzielczej zgodnie z DIN 43700,
przód: ekran filtra, czerwony
Wymiary 96 x 24 x 110 mm (szer. x wys. x gł.)
klasa ochrony IP54 z przodu zgodnie z EN 60529
Połączenia elektryczne tylne listwy zaciskowe wkręcane; 2,5 mm²
temperatura otoczenia 0 – 50°C
klimat. klasa aplikacji KWF zgodnie z DIN 40040 (maks. 75% wilgotności względnej, bez kondensacji)
Zakres dostawy Urządzenie, materiał mocujący, instrukcja obsługi
opcja dostosowanie oprogramowania do potrzeb klienta, w szczególności
możliwe tryby pracy!
Zastrzega się błędy i zmiany
