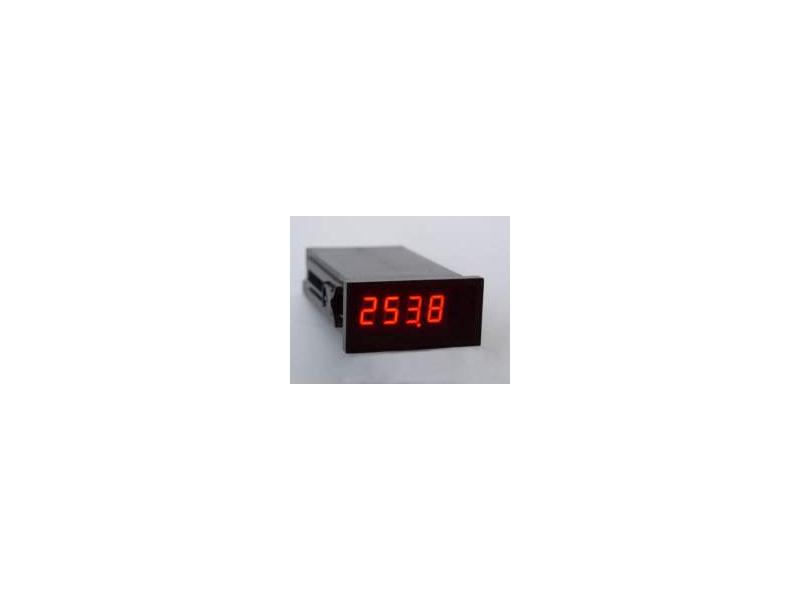

WYŚWIETLACZ CYFROWY TABLICOWY ND-48

WYŚWIETLACZ CYFROWY
ND-48

- 5 CYFR LED h=9mm
- INTERFEJS RS 485
- PROTOKOŁY ASCII, MODBUS RTU
- WEJŚCIE ANALOGOWE (OPCJA)
- ZASILANIE 10-30 VDC
- OBUDOWA TABLICOWA 48x24mm


Przeznaczenie i własności

Przyrząd ND-48 służy do wyświetlania informacji, wysyłanych przez interfejs szeregowy z cyfrowych systemów pomiarowych i sterujących lub pomiaru standardowych sygnałów prądowych i napięciowych. Może być zastosowany w tablicach synoptycznych i pulpitach sterowania.
Tablica znaków wyświetlacza obejmuje cyfry siedmiosegmentowe, niektóre litery i znaki specjalne. Kody cyfr i liter odpowiadają standardowi ASCII. W wykonaniu z wejściem analogowym przyrząd jest miernikiem z możliwością skalowania przez użytkownika. Do programowania urządzenia służą dwa przyciski na tylnej ściance obudowy. Wyświetlacz jest zasilany napięciem stałym. Obudowa jest przystosowana do montażu w tablicach zwykłych i mozaikowych.



Dane techniczne

Wyświetlacz4 cyfry.........(AN), 5 cyfr (RS) LED h=9mm
Kolor wyświetlacza..........czerwony
Zakres wyświetlania.......-999(9); 9999(9)
Interfejs......................RS 485
Szybkość transmisji.........max 19200 bps
Protokół......................ASCII, Modbus RTU funkcja 16
Liczba modułów w sieci.....RS485 32
Wejście analogowe*........0-10V, 0-20mA
Rozdzielczość pomiaru......0,1%
Dokładność pomiaru........+/-0,3%
Zasilanie......................10-30 VDC
Pobór mocy...................2W
Wymiary......................48 x 24 x 90,5 mm
Otwór montażowy...........44.5 x 21,5
Stopień ochrony.............IP-40 (płyta przednia), IP-00 (płyta tylna)
* opcja


Przykładowe oznaczenie

ND48 RS-wyświetlacz z interfejsem szeregowym
ND48 AN-wyświetlacz z wejściem analogowym
