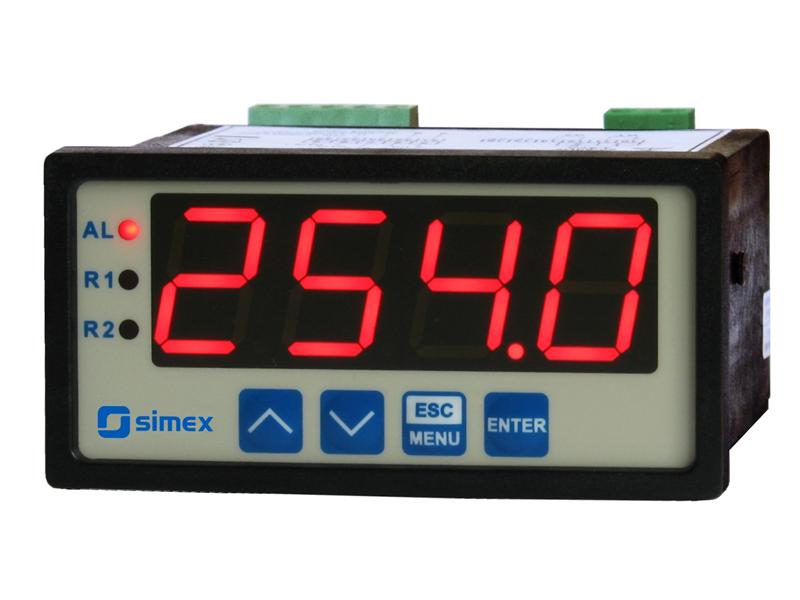

Wyświetlacz danych SWS-94

Wskaźnik SWS-94 przeznaczony jest do wyświetlania danych pomiarowych oraz znaków definiowanych przez użytkownika wysyłanych z urządzenia nadrzędnego za pośrednictwem portu RS-485 (protokół Modbus RTU). Użytkownik ma możliwość ośmiostopniowej regulacji jasności wyświetlacza.

Główne zalety wskaźnika:
- zabezpieczenie hasłem kodowym,
- programowana jasność wyświetlacza w skali ośmiostopniowej,
- ustawiana prędkość transmisji: 1200 ÷ 115200 bit/sek.,
- wysokiej jakości materiał obudowy.

Dane techniczne wskaźników:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, 4 x 20 mm lub 6 x 13 mm (opcja), czerwony (zielony - na zamówienie) + 3 lub 5 diod LED (czerwone), ośmiostopniowa regulacja jasności
Zakres wartości wyświetlanych: w zależności od wyświetlacza: 4 cyfry (-999 ÷ 9999 + kropka dziesiętna) lub 6 cyfr (-99999 ÷ 999999 + kropka dziesiętna) lub dowolne wskazania znakowe w ramach 7-segmentowego wskaźnika
Wyjście zasilania: 24V DC + 5%, -10% / max. 100 mA, stabilizowane, nie separowane od interfejsu RS-485
Interfejs komunikacyjny: RS-485 (Modbus RTU), nieizolowany od wyjścia zasilania
Prędkość transmisji: wybierana w zakresie od 1200 do 115200 bit/sek.
Parametry transmisji: 8 b. danych; 1 lub 2 bity stopu; bez kontroli parzystości
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 96 x 48 x 100 mm
Wymiary otworu montażowego: 90,5 x 43 mm
