- Producent:
- Simex
- Numer katalogowy:
- SWS-W606

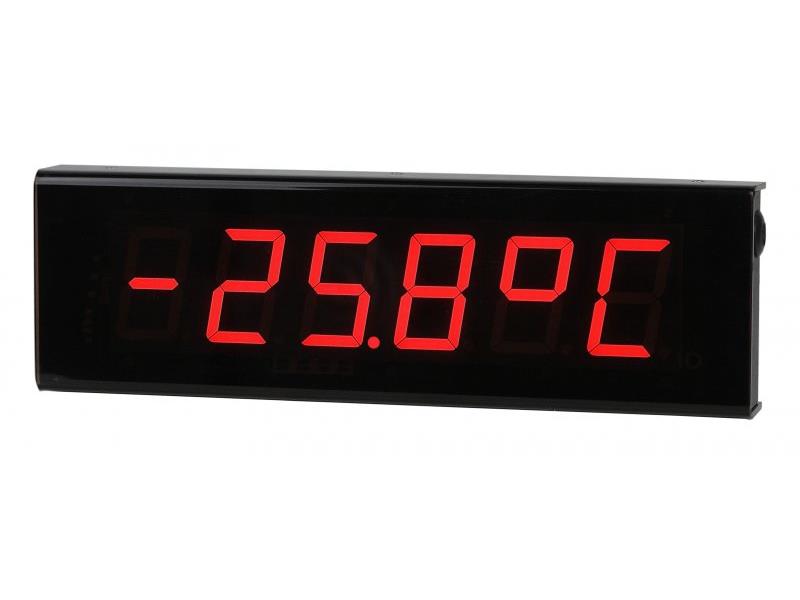

Wskaźnik SWS-W606 przeznaczony jest do wyświetlania dowolnych wartości liczbowych oraz znaków definiowanych przez użytkownika (tylko w trybie SLAVE) zadawanych poprzez łącze interfejsu szeregowego RS-485. Wartość do wyświetlenia może być również pobierana z rejestrów innego urządzenia (w trybie MASTER). Użytkownik ma możliwość 8-stopniowej regulacji jasności wyświetlacza. Wskaźnik posiada 4-przyciskową klawiaturę do programowania nastaw podstawowych, zlokalizowaną pod pokrywą czołową. Aby umożliwić zmianę nastaw wskaźnika bez konieczności zdejmowania obudowy przewidziano możliwość sterowania bezprzewodowego, za pomocą dostępnego (opcjonalnie) pilota - nadajnika podczerwieni. Umieszczona w nim klawiatura jest odpowiednikiem klawiatury urządzenia. Komunikacja z urządzeniem odbywa się za pośrednictwem protokołu MODBUS RTU. Na specjalne zamówienie możliwe jest zaimplementowanie innego protokołu komunikacji z urządzeniem (opcjonalnie), wykorzystującego interfejs RS-485.
Główne zalety wskaźnika:
- tryb pracy MASTER / SLAVE,
- możliwość wyświetlania komunikatów mnemonicznych,
- 8-stopniowa regulacja jasności wyświetlacza,
- programowanie za pomocą wbudowanej klawiatury, pilota IR lub poprzez złącze RS-485.
Dane techniczne wskaźników:
Zasilanie: 12V ... 24 ... 30V DC (stabilizowane)
Pobór mocy: max. 5 W
Wyświetlacz: LED, 6 x 57 mm, czerwony, ośmiostopniowa regulacja jasności
Zakres wartości wyświetlanych: 6 cyfr (-99999 ÷ 999999 + kropka dziesiętna) lub dowolne wskazania znakowe w ramach 7-segmentowego wskaźnika
Interfejs komunikacyjny: RS-485 (Modbus RTU), nieizolowany od wyjścia zasilania
Prędkość transmisji: wybierana w zakresie od 1200 do 115200 bit/sek.
Parametry transmisji: 8 b. danych; 1 lub 2 bity stopu; bez kontroli parzystości
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Obudowa: naścienna
Materiał obudowy: polimetakrylan metylu (pleksa), stal St3
Wymiary obudowy: 364 x 112 x 44 mm
