Wyświetlacz wilgotności WL-60

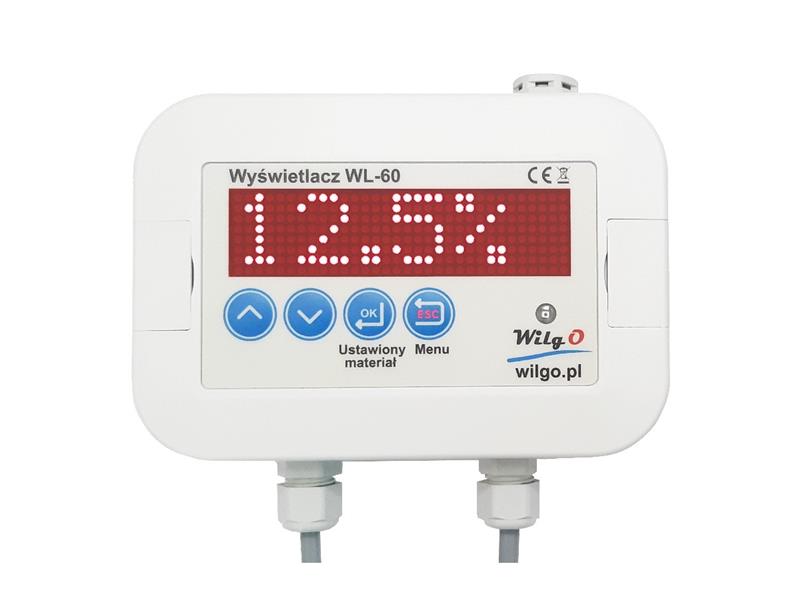

Opis wyświetlacza WL-60

Wyświetlacz WL-60 przeznaczony jest do wyświetlania wilgotności i innych pomiarów z czujników produkcji firmy Wilgo. W wersji z interfejsem RS485 może również pracować w trybie tekstowego wyświetlacza uniwersalnego. Zaletą wyświetlacza jest szczelna obudowa co zapewnia wysoką odporność na kurz i wodę. WL-60 jest urządzeniem stacjonarnym.

Panel odczytowy WL-60 wyposażony jest w matrycę tekstową LED 8×32 o wysokości 2cm. Jasność matrycy jest regulowana automatycznie w zależności od natężenia oświetlenia zewnętrznego. Zapewnia to dobrą widoczność pomiarów. Standardowym wyposażeniem wyświetlacza jest przekaźnik, który można wysterować w zależności od poziomu wilgotności poprzez ustawienie wymaganego progu alarmu.

Opcjonalnym wyposażeniem wyświetlacza są interfejsy wyjściowe:

• Analogowe (dotyczą wilgotności)
  • Napięciowe 0..10V
  • Prądowe 4...20mA
• Cyfrowy interfejs RS485 (protokół Modbus).
  • Interfejs umożliwia odczyt wszystkich pomiarów i ustawień z czujników produkcji firmy Wilgo

Wyświetlacz wyposażony jest w 4-przyciskową klawiaturę. Umożliwia ona wykonanie wymaganych ustawień wyświetlacza np. wybór materiału, którego wilgotność ma być mierzona, ustawienie parametrów komunikacji Modbus itd.

Podsumowując wyświetlacz spełnia funkcje:

• Wyświetlanie wilgotności i innych pomiarów z sond produkcji Wilgo
• Liniowa konwersja wilgotności na wyjście analogowe dla każdego materiału – nie ma potrzeby wykonywania dodatkowych przeliczeń
• Wybór rodzaju mierzonego materiału z klawiatury wyświetlacza
• Prosta regulacja załącz/wyłącz przy pomocy wbudowanego przekaźnika

Wersje wyświetlacza

• WL-60 – wyświetlacz bez interfejsu wyjściowego
• WL-60C – wyświetlacz interfejsem RS485 (protokół Modbus)
• WL-60A – wyświetlacz z wyjściem prądowym 4...20mA
• WL-60V – wyświetlacz z wyjściem napięciowym 0...10V

Wyświetlacz WL‑60 obsługuje sondy:

• Sondy do gleby i innych materiałów sypkich
  • WL-10, WL-11, WL-13
• Sondy do trocin, biomasy i innych materiałów sypkich:
  • WL-20, WL-21, WL-30
• Sondy do zboża i innych materiałów sypkich:
  • WL-25, WL-26, WL-35

Cechy wyróżniające wyświetlacza

• Czytelna matryca tekstowa LED o automatycznie regulowanej jasności
• Hermetyczna obudowa odporna na kurzą i wodę (stopień ochrony IP67)
• Cyfrowy interfejs wejściowy z sondą produkcji Wilgo co zapewnia wysoką precyzję pomiarów. W zależności od sondy długość połączenia z sondą może wynosić nawet 1000 metrów.
• Interfejs wyjściowy analogowy albo cyfrowy
• Wyjście przekaźnikowe – umożliwia np. prostą regulację załącz/wyłącz
• Sygnalizacja przekroczenia zakresu pomiarowego
• Interfejs WiFi – tylko wersja WL-60W (opcja przyszłościowa)
