Zaciski liniowo-obrotowe CLR
Zaciski liniowo-obrotowe CLR
Producent:
Festo

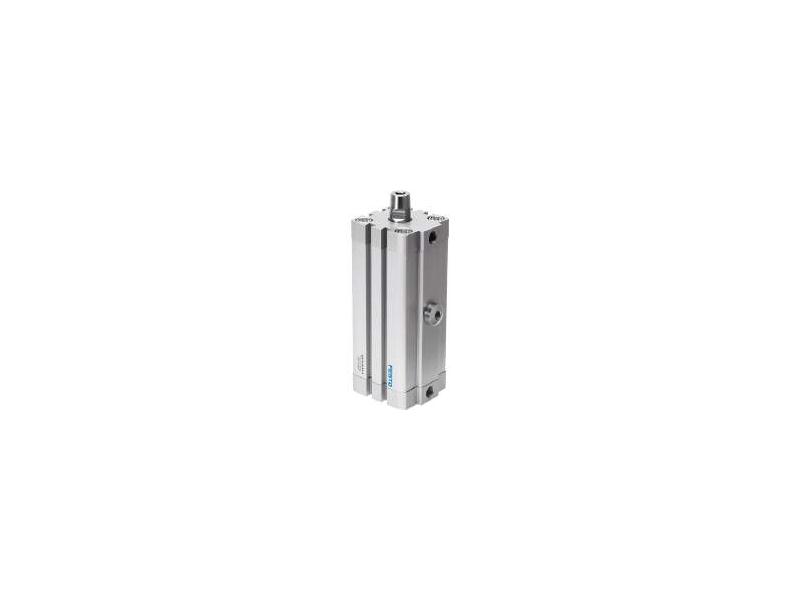

CLR – zacisk liniowo-obrotowy jest stosowany do wszelkiego typu zamocowań, np. blach metalowych, płytek drukowanych, drzewa itd.
Przez połączenie ruchu liniowego i obrotowego tłoczyska przy pomocy kształtowego prowadzenia, element mocowany można również wkładać lub wyjmować przez obszar chwytania. Do wyboru jest ruch obrotowy lewy lub prawy. CLR jest również dostępny z skokiem liniowym od średnicy 32 mm.

Tryb pracy: siłownik dwustronnego działania
Średnica tłoka: 12 do 63 mm
Skok zacisku:
- 10 i 200 mm przy średnicy 12 do 40
- 20 i 50 mm przy średnicy 50 i 63
Kat obrotu: 90 stopni
Kierunek obrotu: Kierunek obrotu: prawy i lewy, jak również ruch liniowy od średnicy 32 mm


Charakterystyka:
- Kierunek obrotu można później zmienić przez poluzowanie zatyczki i obrócenie tłoczyska (patrz instrukcja obsługi).
- Układ otworów jest zgodny z ISO 21287, wiec można używać łap i kołnierzy mocujących z standardowego programu osprzętu.
- Gwint wewnętrzny w pokrywie przedniej i tylnej zapewnia łatwy montaż bezpośredni lub przy pomocy osprzętu montażowego.
- Dodatkowe pierścienie amortyzujące w położeniach końcowych do wytracenia energii szczątkowej przy dużych prędkościach pracy.
- Magnes do bezdotykowej sygnalizacji położenia tłoka.
- Czujniki można zamocować na trzech bokach siłownika
- CLR można naprawiać przy pomocy zestawów części zamiennych.

Następujący osprzęt nie jest on dostarczany w komplecie.

Przegląd osprzętu:
CLR-...-FS zestaw szczeki dociskowej zawiera ramie dociskowe z śruba montażowa, jak również śrubę dociskowa z nakrętka blokująca i pokrywa ochronna.

FNC-.. Mocowanie kołnierzowe
HNA-.. Mocowanie na łapach

SM*-8 czujnik (elektryczny) do sygnalizacji położenia (stykowy lub bezstykowy)
SMPO* czujnik (pneumatyczny) do sygnalizacji położenia
