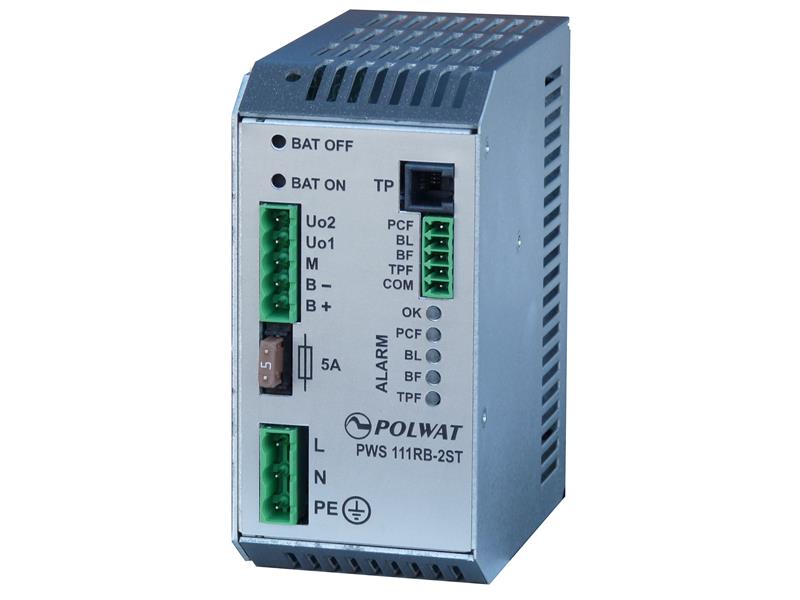

Zasilacz PWS 111RB 2ST

Zasilacz PWS-111RB-2ST , przeznaczony jest do zasilania urządzeń elektrycznych i elektronicznych: informatyki, automatyki przemysłowej, telekomunikacji, z sieci jednofazowej 230V 50 Hz, przy współpracy buforowej z akumulatorem o pojemności > 10Ah, zapewniając ciągłość zasilania.
Zasilacz wyposażony jest w sondę temperatury umożliwiającą korektę napięcia ładowania akumulatorów .
Alarmy generowane przez zasilacz sygnalizowane są zapaleniem odpowiedniej diody i zwarciem styku przekaźnika , gdy nie występuje żaden stan alarmowy styki przekaźników są otwarte i świeci się dioda zielona (OK.)
PCF – alarm generowany jest w przypadku zaniku sieci zasilającej lub uszkodzenia zasilacza
BL – alarm generowany jest gdy napięcie akumulatora jest niższe od 22V.
BF – co 90s sprawdzana jest ciągłość obwodu akumulatora- wykrycie przerwy generuje sygnał alarmu.
Co 3 godziny sprawdzana jest sprawność akumulatora- wykrycie spadku napięcia poniżej 24V powoduje generowanie alarmu.
TPF – alarm generowany jest po wykryciu uszkodzenia sondy temperatury ( braku sondy)

DANE TECHNICZNE
. Parametry elektryczne.
Napięcie zasilania 187V ÷ 265V AC
Pobór prądu < 1.0A
Udar prądu przy załączeniu do sieci < 15A
Sprawność dla warunków nominalnych > 85%
Napięcie wyjściowe Uo1 ( temp. +20°C) 21V-27.3V
Napięcie wyjściowe Uo2 12V +/-0.2V
Prąd wyjścia Uo2 4
Napięcie buforowe +B ( temp. +20°C) 27.3V+/-0.2V
Częstotliwość przetwarzania 50kHz
Tętnienia nap. wyjściowego (Uo1,Uo2,+BAT) < 30 mV (RMS)
< 100 mV (p-p
Zabezpieczenie nadnapięciowe Uo1,Uo2 (115% ÷ 125% )Un
Prąd ładowania akumulatora 3.5- 4.0
Napięcie odłączenia akumulatora 20 – 21
Opóźnienie odłączania akumulatora 4s
Zakłócenia radioelektryczne EN55032 Poziom
. Wytrzymałość elektryczna izolacji
- pomiędzy zaciskami sieciowymi
a zaciskiem ochronnym 2100 Vdc
- pomiędzy zaciskami sieciowymi
a zaciskami wyjściowymi 5300 Vdc
- pomiędzy zaciskami wyjściowymi
a zaciskiem ochronnym 500 Vdc
Prąd upływu < 1.0 mA
Warunki eksploatacji.
Temperatura przechowywania -25°C ÷ +85°
Temperatura otoczenia przy obciążeniu
nominalnym i konwekcji naturalnej -25°C ÷ 55°C
Wilgotność względna 40% ÷ 95%
Ciśnienie atmosferyczne 84 kPa ÷ 107 kPa
Wibracje sinusoidalne w czasie pracy EN 60068
- amplituda < 0.15 mm
- częstotliwość 5 Hz ÷ 55 Hz
Udary w czasie pracy niedopuszczalne
Parametry mechaniczne.
Wymiary gabarytowe rys.2
Masa 0.65 kg
Zasilacz PWS 11RB-2ST jest podzespołem wg normy EN 61204 i jest zaprojektowany do instalowania wewnątrz wyrobu finalnego przez wykwalifikowany personel i nie może być używany jako urządzenie samodzielne.
