- Seria CFAX oraz CFTX -
- Producent:
- Elesa+Ganter
- Numer katalogowy:
- CFAX, CFTX

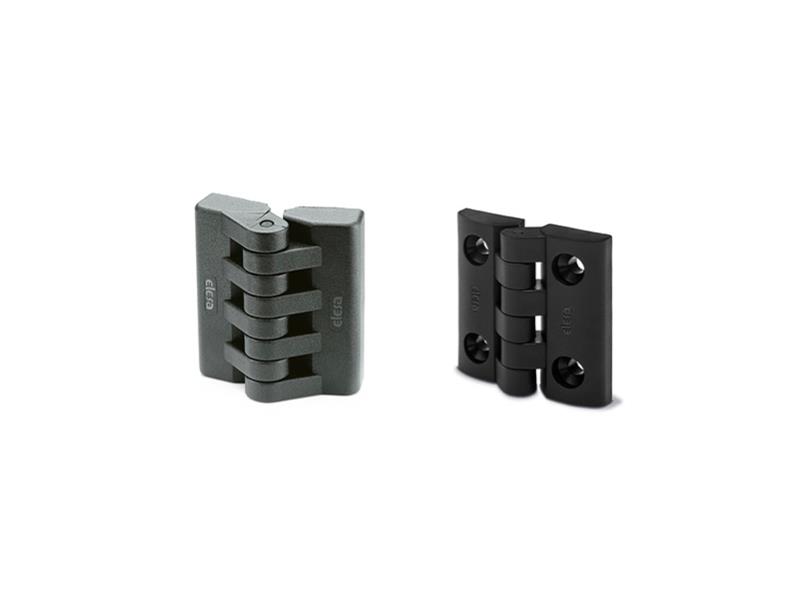

Nowe zawiasy serii CFAX oraz CFTX, wprowadzone do oferty Elesa+Ganter są w całości wykonane z technopolimeru, włącznie ze sworzniem. Zostały zaprojektowane z myślą o zastosowaniach w maszynach i urządzeniach, w których nie można używać materiałów podatnych na korozję. Ponadto nowe zawiasy charakteryzują się wysoką wytrzymałością i niską masą własną. Ich dodatkowym i niewątpliwie ważnym atutem jest bardzo atrakcyjna cena.
Zobacz karty katalogowe opisywanych produktów:
Nowe serie zawiasów o oznaczeniu CFAX oraz CFTX wykonano ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA) w czarnym kolorze. Bazują one na wcześniej już znanych modelach zawiasów – odpowiednio CFA oraz CFT. Cechą charakterystyczną dla nowych serii jest sworzeń obrotowy wykonany z technopolimeru na bazie żywicy acetalowej (POM) w kolorze czarnym.

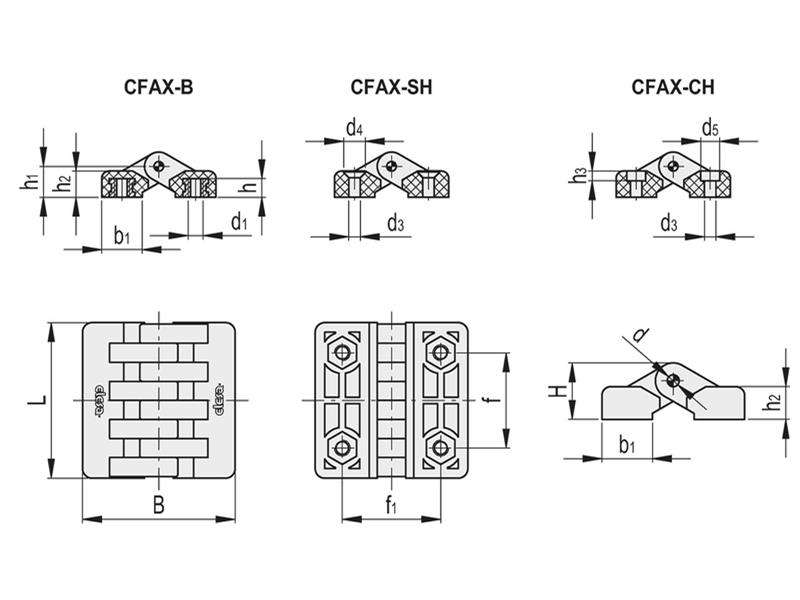

Zawiasy CFAX mogą pracować w zakresie obrotu maksymalnie do 215°. Występują w trzech standardowych wykonaniach:
– CFAX-B: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi
– CFAX-SH: otwory przelotowe pod wkręty z łbem stożkowym
– CFAX-CH: otwory przelotowe pod wkręty z łbem cylindrycznym

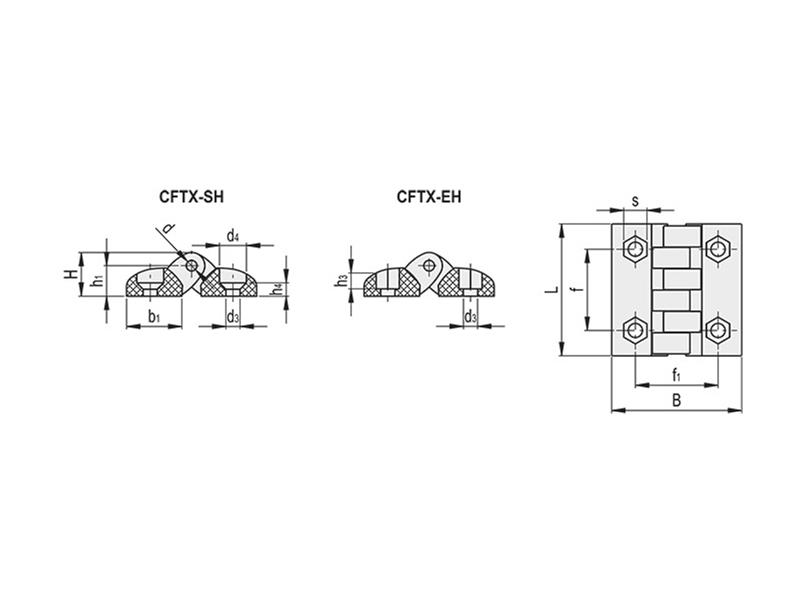

Nowa seria zawiasów o oznaczeniu CFTX jest dostępna w dwóch standardowych wykonaniach (Rys. 3):
– CFTX-SH: otwory przelotowe pod śruby z łbem stożkowym
– CFTX-EH: otwory przelotowe pod śruby w łbem sześciokątnym (w gniazdo zawiasu można zamocować śrubę z łbem sześciokątnym lub nakrętkę sześciokątną)
Zawiasy CFTX mogą pracować w zakresie obrotu maksymalnie do 200° pomiędzy 0° i -20° oraz pomiędzy 0° i 180°. Należy pamiętać, żeby nie przekraczać maksymalnego kąta obrotu w celu zachowania wytrzymałości mechanicznej zawiasów.
Opisywane zawiasy mogą pracować pod maksymalnym obciążeniem roboczym, przy zgięciu 90° odpowiednio CFAX.65 – 260 [N] natomiast CFTX.65 – 500 [N].
Link do strony katalogowej znajduje się poniżej:
https://www.elesa-ganter.pl/produkty/zawiasy/seria/cftx
https://www.elesa-ganter.pl/produkty/zawiasy/seria/cfax
