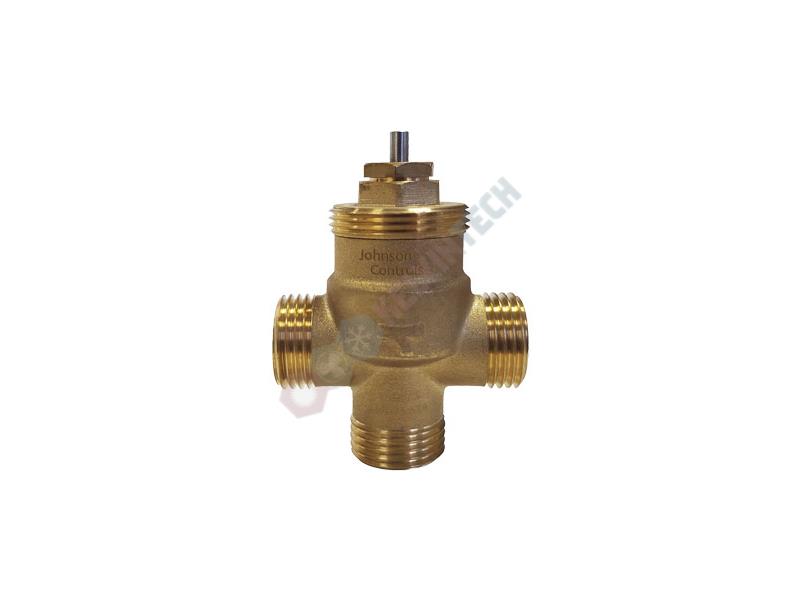

Zawór 3-drogowy Johnson Controls typ VG3000 (VG3410LS)

Ciśnienie nominalne PN16
Dodatkowe cechy Złącze równoległe BSP
Jednostka temperatury czynnika Stopnie Celsjusza
Kv (m3/h) 06.mar
Maks. spadek ciśnienia (kPa) 40
Materiał korpusu Mosiądz
Materiał wykończenia Mosiądz
Typ czynnika Woda
Typ działania Zamknięcie przez naciśnięcie
Typ konfiguracji 3-drożne mieszające
Typ wykończenia Sferyczne
Typ złącza mechanicznego Gwint męski
Wartość maksymalna temperatury czynnika 110
Wartość minimalna temperatury czynnika 2
Wartość znamionowa korpusu (kPa) 1600
Wielkość korpusu Wielkość nominalna 20 mm
Wielkość złącza wlotowego Wielkość korpusu 1 cal
Z obejściem true
Zakres działania 25:01:00
Body Size 20 DN
Connection Size 1 "
Body Type 3way + bypass
Kvs (Control Port) 06.mar
Kvs (Bypass) 4.0
Max Operating Pressure Drop 40 kPa
Close-off pressure 100 kPa
Connection Type Male Threaded
Body Rate PN 16 Bar
Dimension A 80 mm
Dimension B 125 mm
Dimension C 46 mm
Dimension D 72 mm
Waga netto  0.77 kg

karta katalogowa:

https://www.johnsoncontrols.sk/-/media/jci/global-capabilities/be/files/be_europe_products_catalogue_2018.pdf
