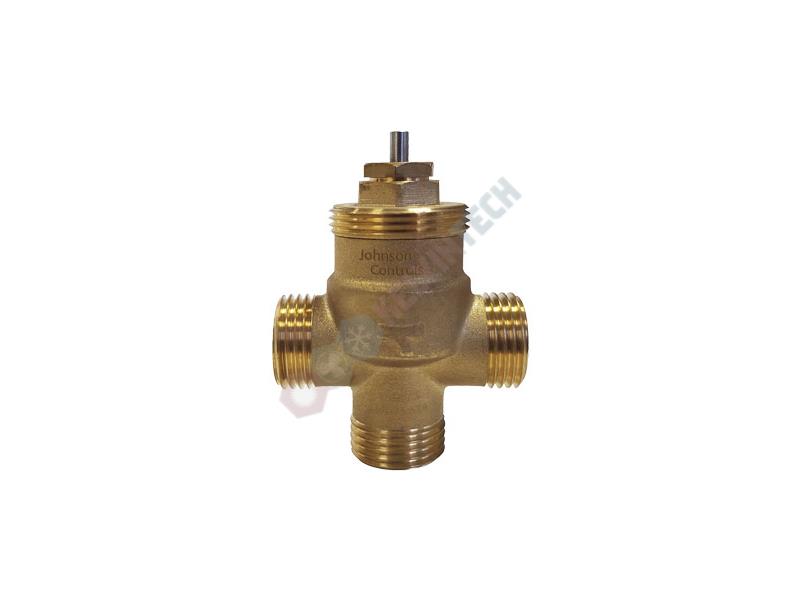

Zawór 3-drogowy Johnson Controls typ VG3000 (VG3490BS)

Ciśnienie nominalne PN16
Dodatkowe cechy Pasowanie zaciskowe
Jednostka temperatury czynnika Stopnie Celsjusza
Kv (m3/h) 0.4
Maks. spadek ciśnienia (kPa) 70
Materiał korpusu Mosiądz
Materiał wykończenia Mosiądz
Typ czynnika Woda
Typ działania Zamknięcie przez naciśnięcie
Typ konfiguracji 3-drożne mieszające
Typ wykończenia Sferyczne
Typ złącza mechanicznego Pasowanie zaciskowe
Wartość maksymalna temperatury czynnika 110
Wartość minimalna temperatury czynnika 2
Wartość znamionowa korpusu (kPa) 1600
Wielkość korpusu Wielkość nominalna 10 mm
Wielkość złącza wlotowego Wielkość korpusu 1/2 cala
Z obejściem true
Zakres działania 25:01:00
Body Size 10 DN
Connection Size 1/2 "
Body Type 3way + bypass
Kvs (Control Port) 0.4
Kvs (Bypass) 0.25
Max Operating Pressure Drop 70 kPa
Close-off pressure 250 kPa
Connection Type Compression Fitting
Body Rate PN 16 Bar
Dimension A 52 mm
Dimension B 95.5 mm
Dimension C 45 mm
Dimension D 40 mm
Waga netto  0.37 kg

karta katalogowa:

https://www.johnsoncontrols.sk/-/media/jci/global-capabilities/be/files/be_europe_products_catalogue_2018.pdf
