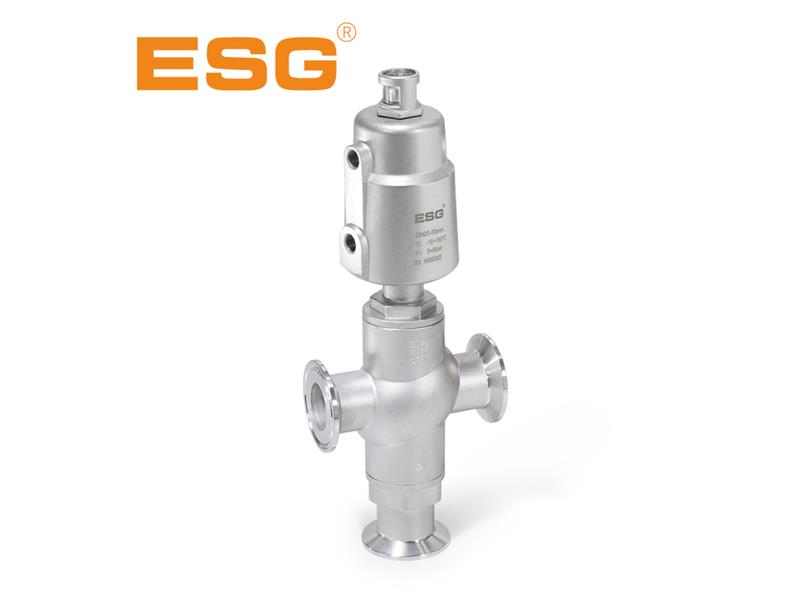

Zawór kątowy sterowany pneumatycznie, trójdrogowy
Zawory kątowe, trójdrogowe, wykonane ze stali nierdzewnej z przyłączami gwintowanymi typu „tri-clamp". Mogą być stosowane do sterowania mediami płynnymi lub gazowymi kompatybilnymi z materiałami wykonania zaworów serii 103.
Cechy:
Zawór ma trzy otwory przelotowe, które mogą realizować funkcję rozdzielenia lub mieszania i mogą w pewnym stopniu zastąpić dwa dwukierunkowe zawory odcinające.
Gdy zawór jest w stanie spoczynku, ze względu na siłę sprężyny, przyłącze C zaworu jest zamknięte, a przyłącze B jest otwarte. Gdy tłok siłownika jest uruchamiany przez sprężony gaz, przyłącze C zaworu jest otwierane, a przyłącze B jest zamknięte.
W trybie podwójnego działania zawór jest otwierany i zamykany przez sprężone powietrze.
Rozmiar i typ przyłącza
DN15 do DN50
Gwintowane / tri-clamp
Ciśnienie
Medium: wg tabeli (do 16 bar)
Sterujące: 3 do 8 bar
Materiał
Korpus: stal nierdzewna CF8M lub CF3M / wykonania specjalne
Siłownik: CF8
Uszczelnienie: PTFE
Temperatura
Medium: -10°C do +180°C
Otoczenie: -10°C do +80°C
Działanie
Normalnie zamknięty
Dwustronnego działania
Średnice siłowników
40 / 50 / 63/ 90 mm
Link do karty katalogowej produktu: https://rectus.pl/producenci/esg/d/zawory/zawory-procesowe/zawory-katowe/p/zawor-katowy-sterowany-pneumatycznie-trzy-drogowy-seria-103/
