ZD22 detektor stacjonarny tlenu

ZD22 detektor stacjonarny do pomiar stężenia tlenu

Najnowocześniejsze rozwiązania
ZD22 został zaprojektowany w celu długoterminowego monitoringu stężenia tlenu. Zintegrowany amperometryczny sensor tlenu bazuje na komorze elektrochemicznej zbudowanej z dwutlenku cyrkonu. Jego cechami charakterystycznymi są wysoka odporność, długi okres żywotności oraz bardzo stabilny pomiar w długim czasu. Wewnętrzna kontrola termostatyczna elementów sensora pozwala na dokładny pomiar bez względu na zmieniające się warunki temperaturowe. Ważną cechą jest wysoka selektywność pomiaru i odporność na charakterystyczne substancje zatruwające sensory elektrochemiczne. ZD22 jest przeznaczony do użytku także w środowisku o wysokim stężeniu CO2 oraz bardzo niskiej wilgotności. Dodatkowe wyposażenie pozwala na korzystanie z pełni funkcji pomiarowych nawet w ekstremalnych warunkach środowiskowych.

Specyfikacja pomiaru
Elektrolityczna komora pomiarowa zawiera wsad ceramiczny zbudowany z dwutlenku cyrkonu (ZrO2), zabudowany obustronnie platynowymi elektrodami. Platyna powoduje redukcje wolnego tlenu (O2) do jonów. Dostarczając napięcie to dwóch elektrod wzbudzamy prąd jonowy przewodzący przez dwutlenek cyrkonu. Niezbędna w tym procesie wysoka temperatura jest generowana poprzez grzałkę znajdująca się w sensorze. Dyfuzja gazu jest ograniczona poprzez kapilare, w sposób który umożliwia zjonizowanie wszystkich cząsteczek. Prąd dyfuzyjny jest wprost proporcjonalny stężenia tlenu.

Przetwarzanie sygnału
Bryzgoszczelna obudowa (IP54) miernika zawiera kompletny zestaw elektroniki sterującej pomiarem oraz niezawodny system przetwarzania sygnału wyjściowego z wewnętrzną samokontrolą stanów awaryjnych. Wbudowane oprogramowanie ZD22 linearyzuje sygnał pomiarowy i kompensuje wpływ temperatury. Wynikiem tego procesu jest stabilny i pewny pomiar nawet w warunkach częstych zmian temperatury oraz warunków środowiskowych. Sygnał wyjsciowy może być podpięty do urządzenia kontrolno-rejestrujące które poza samą wartością pomiaru dostaję także informacje serwisowe, konserwacyjne oraz komunikaty o błędach. Detektor ZD22 komunikuję się za pomocą popularnych protokołów analogowych (0.2 .. 1mA/ 4 .. 20 mA) oraz cyfrowego (RS485) Modbus. To pozwala na uniwersalne łączenie mierników z jednostkami GfG oraz bezpośrednio do systemów bezpieczeństwa.

Modułowość miernika ZD22 pozwala na wybór odpowiedniego zakresu czujnika, statusów LED oraz wyjścia komunikacyjnego (analogowego lub cyfrowego), przycisku z możliwością zerowania, gniazdem testowania i potencjometru do kalibracji.

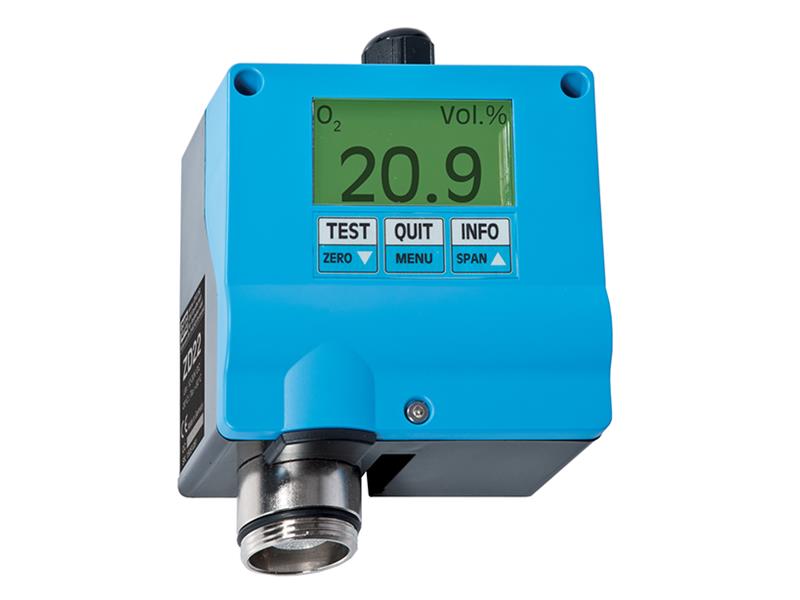

ZD22 opcjonalnie może być wyposażony w graficzny wyświetlacz pokazujacy aktualne stężenie oraz umożliwiający dostęp do wielu funkcji serwisowych za pomocą klawiatury oraz optycznych i akustycznych alarmów.

Variants for every ZD22 application with sensor, status LEDs and optional analogue or digital interface, "Zero" key to calibrate the zero point, test socket and a potentiometer for the calibration of the sensor.

Korzyści z zastosowania:
Stężenie gazu na graficznym wyświetlaczu
Ograniczenie okablowania (RS485/BUS)
Długookresowa stabilność sensorów
Niskie koszty utrzymania
Status oraz funkcje wyświetlane bezpośrednio na mierniku
Zmiany ustawień poprzez klawiaturę, potencjometr oraz przycisk zerowania
Optyczny oraz akustyczny wbudowany alarm
