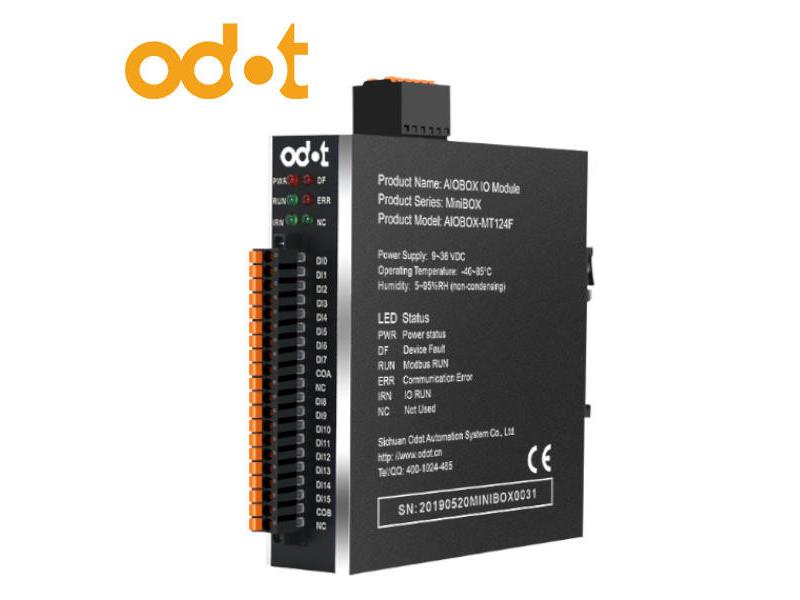

Zintegrowany moduł wejściowy ODOT AIOBOX-MT124F z komunikacją Modbus

• 16 wejść cyfrowych (DI) NPN/PNP 24VDC.
• Komunikacja MODBUS TCP/RTU/ASCII.
• 16 wskaźników LED sygnalizujących stan wejść.
• Optoizolacja wejść.
• 32-bitowy licznik obsługujący wejścia cyfrowe.
• Możliwość podłączenia czujników cyfrowych 2- i 3-przewodowych.
• Montaż na szynie DIN.
• Certyfikat: EMS, CE.
• Gwarancja producenta: 3 lata.

Zintegrowany moduł wejściowy ODOT AIOBOX-MT124F - główne cechy:

AIOBOX-MT222F to zintegrowany moduł rozszerzeń 16 wejść cyfrowych (logika NPN/PNP) bazujący na komunikacji Modbus. W komunikacji z urządzeniami nadrzędnymi może wykorzystywać jednocześnie szeregowy port komunikacyjny RS485 (Modbus RTU) oraz podwójny port Ethernetowy (Modbus TCP) w topologii łańcuchowej (kaskadowej). Aluminiowa obudowa zapewnia osłonę przed zewnętrznymi zakłóceniami, a warstwy ochronne na płytkach PCB chronią je przed utlenianiem i korozją. Moduł jest łatwy w obsłudze i podłączeniu, a jego niewielkie rozmiary oraz zaczep na szynę DIN, pozwalają na montaż w szafach sterowniczych. Wskaźniki LED dla każdego wejścia pomagają użytkownikowi w konfiguracji oraz kontroli systemu.

Zintegrowany moduł wejściowy ODOT AIOBOX-MT124F - specyfikacja techniczna:

Dane techniczne:

Specyfikacja: moduł 16 wejść cyfrowych PNP
Komunikacja: podwójny port Ethernet dla protokołu Modbus TCP oraz port szeregowy RS485 dla protokołu Modbus RTU/ASCII
Prędkość transmisji: 2400~115200bps
Napięcie zasilania: 9~36 VDC
Pobór prądu: max 116mA przy 24VDC
Temperatura pracy: -40ºC~85ºC
Stopień ochrony: IP20
Okablowanie: I/O - maks. 1.5mm2 (AWG-16)
Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
Waga: 330g
Montaż na szynie DIN (35mm)

Specyfikacja modułu komunikacyjnego:

Ethernet
Protokół: Modbus-TCP
Porty: 2x RJ45 z funkcją przełączania i pracą kaskadową
Prędkość transmisji: 10/100 Mbps
Odległość transmisji: do 100m
Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
Konfiguracja IP: za pomocą oprogramowania AIO-Box Config

Port szeregowy
Protokół: Modbus - RTU/ASCII
Port: jednokierunkowe zaciski śrubowe RS485
Prędkość transmisji: 2400~115200bps
Ilość stacji: 1~247
Bity danych: 7, 8
Bit stopu: 1, 2
Parzystość: None, even, odd
Odległość transmisji: do 1200m (przy prędkości transmisji 2400bps)
Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16

Specyfikacja wejść cyfrowych

Ilość kanałów: 16
Logika: NPN/ PNP (22~28VDC)
Wskaźnik stanu wejścia: tak, dla każdego kanału osobno
Impedancja wejścia: >1.8kΩ
Częstotliwość próbkowania: 500Hz
Czas filtrowania: 10ms
Częstotliwość licznika: <200Hz
Prąd przewodzenia: maks. 15mA/kanał przy 28VDC
Opóźnienie wejścia: OFF→ON: maks. 3ms, ON→OFF: maks. 2ms
