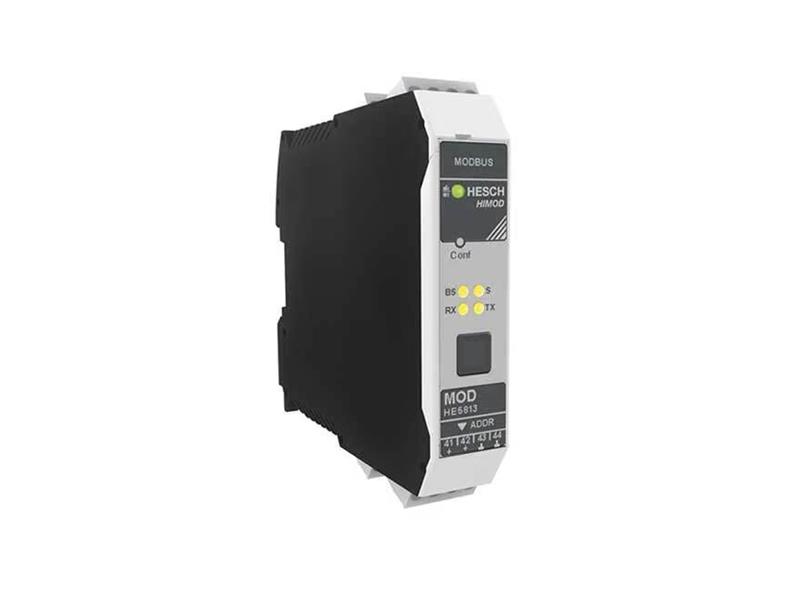

Złącze magistrali komunikacyjnej Modbus RTU – HE 5813

- Przycisk na froncie obudowy do określenia konfiguracji systemu

- 5 diod LED stanu

- z interfejsem SmartPort

- Napięcie zasilania, magistrala komunikacyjna i układ logiczny są izolowane galwanicznie

Połączenie z Modbus RTU odbywa się poprzez 9-pinowe gniazdo D-SUB. Do jednego łącznika magistrali można podłączyć maksymalnie 62 moduły we/wy. Moduły są połączone poprzez wewnętrzny system magistrali. Bezpośrednio na łączniku magistralnym można sterować maksymalnie 16 modułami, a system można także rozbudować o dodatkowy moduł mocy. W łączniku magistralnym obszary napięcia zasilania, magistrali polowej i logiki są od siebie odizolowane galwanicznie. Konfigurację systemu składającą się ze łącznika magistralnego i modułów I/O można szybko określić za pomocą przycisku zintegrowanego z przodu obudowy. Konfigurację i parametryzację poszczególnych modułów można przeprowadzić za pośrednictwem magistrali polowej lub interfejsu SmartPort.

Specyfikacja techniczna
ON 5813
typ modułu Złącze magistrali HIMOD Modbus RTU
zasilacz 24 V DC (-20%/+25%), zabezpieczone przed odwrotną polaryzacją i przepięciem
prąd / pobór mocy maks. 170 mA / 4 W zużycie własne
Zasilanie
modułów I/O 24 V DC (maks. 4 A) i 7,5 V DC (maks. 2 A), odporny na zwarcie
Liczba możliwych do podłączenia modułów we/wy 1...16 lub 1...62 z dodatkowymi modułami zasilającymi
izolacja elektryczna 500 V rms [wewnętrzne (zasilanie / magistrala komunikacyjna / logika) / zewnętrzne]
Połączenia / Interfejsy
Modbus 1 x gniazdo D-SUB, 9-stykowe
Serwis / SmartPort 1 x RJ10, przód
autobus HPR 1 x złącze T-Bus
Zasilanie prądem stałym 24 V 1 * blok zacisków śrubowych
Modbus RTU
Połączenie magistrali zgodnie z IEC 61158 (RS-485), protokół RTU
Szybkość transmisji 2,4...115,2 kbodów, regulowana za pomocą przełącznika BCD
Zakres adresu 1...99, regulowany przełącznikiem BCD
Zakres adresów 1...247, ustawiany za pomocą oprogramowania, jeśli przełącznik BCD = 0
sterownica
szybkość transmisji / adresy 3 obrotowe przełączniki kodujące BCD
konfiguracja węzła 1 x przycisk „Config" z przodu
wskaźnik diagnostyczny
5 diod LED stanu 1 x status urządzenia, 4 x stan magistrali
technologia połączeń Zaciski śrubowe/wtykowe, przekrój kabla 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
