Krótki serwomotor BLDC o średnicy 16 mm

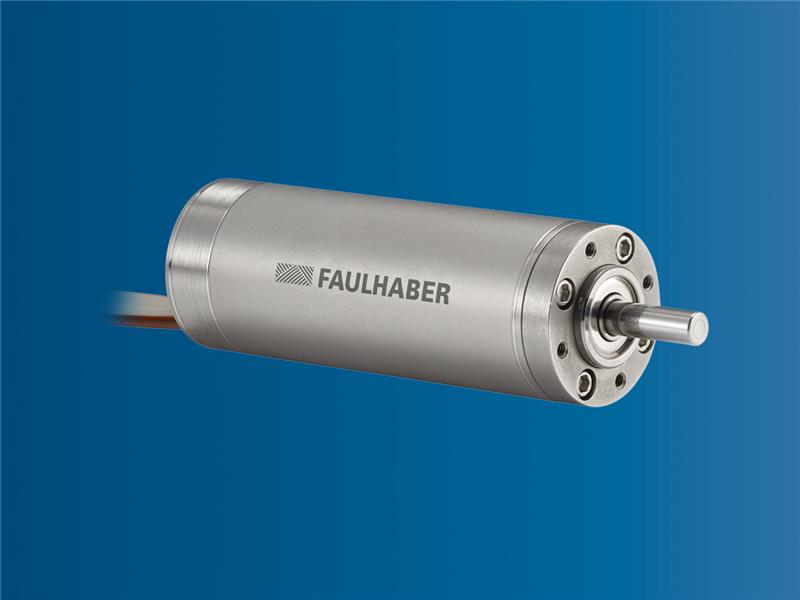

Ilustracja nadesłana (FAULHABER Polska)

1645... BHS ten bezszczotkowy serwomotor DC od FAULHABER ustanawia poprzeczkę w swojej klasie w postaci ekstremalnie krótkiego czasu reakcji, dużej prędkości oraz dużego dopuszczalnego obciążenia promieniowego. Odnosząca sukcesy seria BHx o średnicy 16 mm zyskała ulepszenie w postaci swej bardziej kompaktowej wersji o długości zaledwie 45 mm. Podobnie jak pozostałe produkty tej gamy ten niezwykle mocny napęd BLDC charakteryzuje się także niskim poziomem drgań i wytwarzania ciepła. Tym samym jest idealny dla zastosowań wymagających sporej mocy w ograniczonej przestrzeni.

Seria BHx obejmuje bezluzowe, bezszczotkowe silniki o dużej wydajności, wykonane w technologii dwubiegunowej, o średnicy 16 mm. Przy 100 000 obr/min nowa wersja nowa serii 1645 ... BHS osiąga znacząco wyższą prędkość w porównaniu do, znajdujących się na rynku, silników o podobnych rozmiarach. Uzyskuje ona także najwyższe wartości przy maksymalnym obciążeniu promieniowym (18 N), gęstości mocy (58.5 W) i momencie obrotowym (8 mNm). W połączeniu z dopasowaną przekładnią planetarną silnik może generować bardzo wysoki moment obrotowy rzędu 800 nNm przy zaledwie 12 000 obr/min.

Seria 1645 ... BHS oferuje znacznie więcej korzyści. Dzięki 90% wydajności oraz minimalnemu wytwarzaniu ciepła i drgań silnik jest niezwykle energooszczędny. Bardzo niska stała mechaniczna czasu uruchomienia oraz małe wartości bezwładności wirnika a także bardzo duże przyspieszenie kątowe pozwalają na uzyskanie niezwykle krótkiego czasu reakcji. Dodatkowo dzięki płaskiemu spadkowi krzywej charakterystyki n/M (429 rpm /mNm) silnik osiąga zdolność do optymalnej pracy, co przekłada się na precyzyjne czasowo dostosowanie się do zmiennych
wymogów wydajności.

Napęd posiada wbudowane czujniki cyfrowe Halla. Opcjonalnie dostępny jest wbudowany enkoder przyrostowy. Dla różnych zastosowań dobierać można komponenty spośród szerokiej gamy opcjonalnych akcesoriów, od sterowników prędkości i ruchu po elementy sterowania i przekładnie. Wytrzymała i kompaktowa budowa silnika oraz jego wyjątkowe parametry eksploatacyjne sprawiają, że produkt ten jest idealny dla wymagających i przestrzennie ograniczonych zastosowań. Napęd ten stosowany jest w chwytakach elektrycznych, niewielkich końcówkach narzędziowych, systemach robotów, automatyce przemysłowej oraz we wszelkiego rodzaju aparaturze mechatronicznej.

„Więksi bracia" 1645 ... BHS – czyli serie 1660 ... BHS i BHT – mają zastowanie w przypadku większej przestrzeni instalacyjnej. Serie te także oferują najwyższej klasy parametry eksploatacyjne dla produktów w swojej klasie. Wersje są zoptymalizowane do pracy z dużą prędkością (BHS) oraz dużym momentem obrotowym (BHT).

https://www.faulhaber.com/en/news-events/news/compact-powerhouse-for-d...

(gz)
