Robot do inspekcji silników i generatorów elektrycznych

Robot do inspekcji silników i generatorów elektrycznych

ABB opracowało zdalnie sterowane urządzenie, które przemierza szczelinę powietrzną pomiędzy stojanem a wirnikiem w dużych silnikach i generatorach. Dzięki temu jest w stanie sprawdzić ich stan techniczny i zapobiega kosztownym przestojom, kontrolom i naprawom, które zwykle wymagają rozmontowania urządzenia. Robot InSight ma wysokość 8,5 mm i jest wyposażony w pięć kamer, które zapewniają obraz wysokiej rozdzielczości.

W przeciwieństwie do tradycyjnych urządzeń kontrolnych, których zastosowanie ogranicza się do silników i generatorów o znacznych szczelin powietrznych, nowe urządzenie może być wykorzystane w dowolnym silniku lub generatorze ze szczeliną powietrzną szeroką przynajmniej na 10 mm. ABB uważa, że urządzenie może dokonać pełnej inspekcji maszyny w ciągu trzech dni. Dla porównania, tradycyjne metody, które zakładają wymontowanie wirnika, trwają do ośmiu dni.

Robot zapewnia zapis wideo stanu stojana, wirnika, uzwojeń, biegunów stojana, kanałów powietrznych oraz łożysk wirnika. Może być wykorzystany do wykrywania problemów, takich jak delaminacja pakietów blach, przepalanie się rdzeni, zablokowanie kanałów wentylacyjnych, erozja elektroiskrowa, wybrzuszenia lub niekontrolowane przesunięcia wirnika.

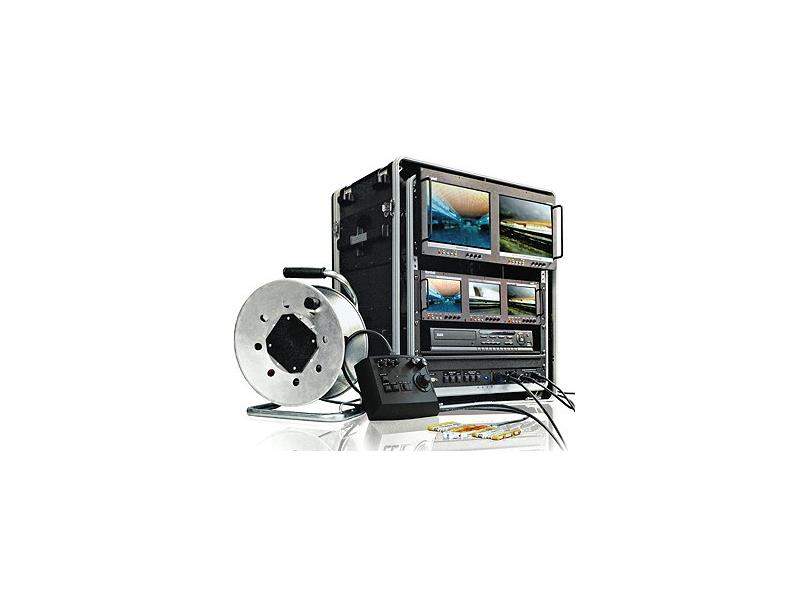

Robot jest podłączony do szafy sterowniczej, wyposażonej w pięć monitorów. Aby zapewnić dobrej jakości obraz, urządzenie wyposażone jest w oświetlenie LED. Jego napęd stanowi natomiast magnetyczny mechanizm rolkowy, który sterowany jest przez operatora przy użyciu joysticka oraz regulatora prędkości. Operator ma także wpływ na orientację czterech z pięciu kamer.

Robot rozszerza portfolio ABB Life Cycle Assessment Program, który skupia się na ocenie stanu silników i generatorów.

(rr)
