Ruchomy system wizyjny

Ruchomy system wizyjny

Tradycyjnie, systemy wizyjne wykorzystywane do kontroli jakości instalowane są w określonych miejscach linii montażowych na stałe, a badane przedmioty przesuwają się na taśmie. Przedstawiciele Festo twierdzą, że postawili ten proces na głowie instalując system wizyjny na osiowym żurawiu, który przesuwa się między obiektami.

Technologia ta została wykorzystana przez niemieckiego integratora systemów wizyjnych JAM Automation. Maszyna wciska najpierw dziewięć gniazd z miękkiego plastiku w oprawkę z twardszego plastiku. Następnie system wizyjny automatycznie przemieszcza się do każdego gniazda, by dokładnie je sprawdzić.

Jeśli wszystkie gniazda są dobrze wpasowane, na panelu kontrolnym zapala się dziewięć kontrolek i operator może wyjąć z maszyny gotowy element i włożyć kolejny.

„Kontrole tego rodzaju wykonywane dotąd realizowane były manualnie, co zabierało o wiele więcej czasu, a i tak skutkowało wyższym wskaźnikiem błędów.” – stwierdził Michael Voss z JAM. „Ruchomy system wizyjny ułatwia kontrolę, szczególnie w przypadku dużych elementów, które trudno transportować jest tradycyjnymi przenośnikami taśmowymi.” – dodał.

„Dopasowanie systemu wizyjnego do robota Scara da podobne wyniki.” – powiedział Voss. „Jednakże koszty takiej funkcji byłyby blisko trzykrotnie wyższe.” – dodał.

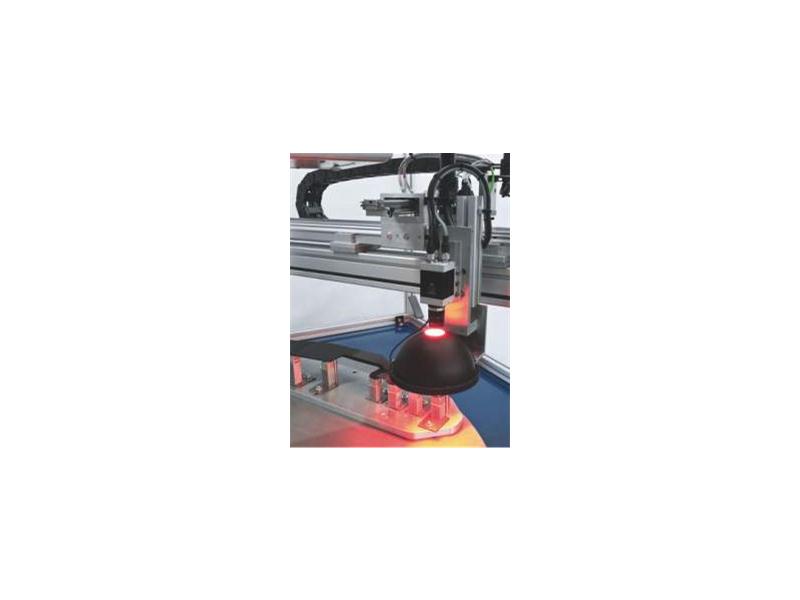

System wizyjny SBOC-Q zainstalowany jest na elektrycznym ramieniu sterowanym przez CoDeSys PLC.

(lk)
