Stadion piłkarski na mistrzowskim poziomie

Stadion piłkarski na mistrzowskim poziomie

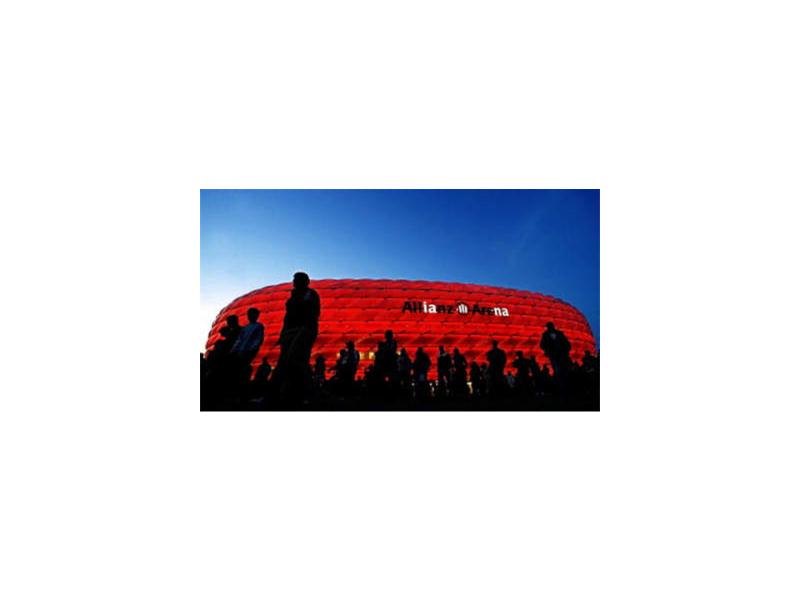

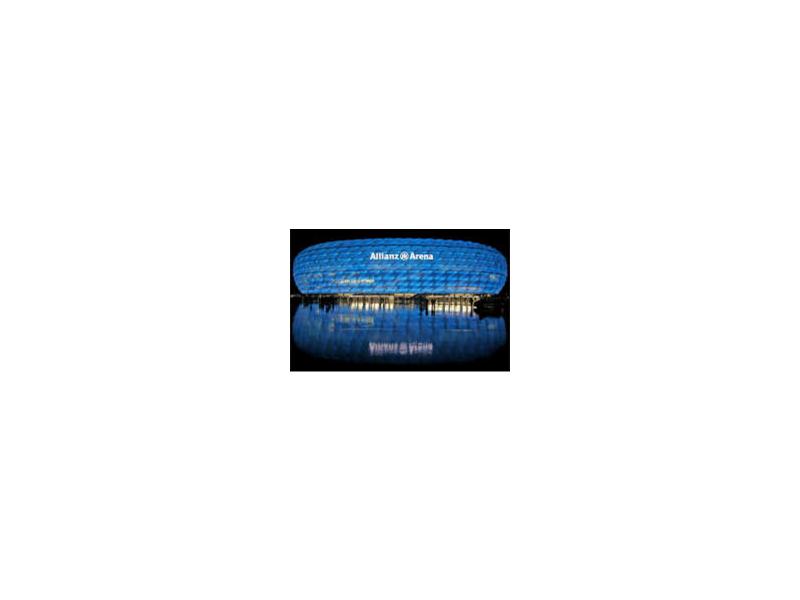

Stadion Allianz Arena zastępuje dotychczasowy monachijski Stadion Olimpijski otwarty oficjalnie w 1972 roku. W roku 2006 obiekt powita liczne grono fanów piłki nożnej z całego świata, przybywających na organizowane w Niemczech Mistrzostwa Świata. Różnokolorowa, czerwona, biała i niebieska iluminacja świetlna stadionu, już dziś wywołuje poruszenie i liczne dyskusje wśród tych, którzy mogli ją zobaczyć. Elewacja tego obiektu przybiera różne barwy, zależnie np. od tego która drużyna gra w danym momencie na stadionie: kolor biały – mecze towarzyskie z udziałem drużyn neutralnych; kolor czerwony – mecze FC Bayern Monachium oraz kolor niebieski – mecz z udziałem drużyny TSV 1860 Monachium.

Przy budowie Allianz Arena wykorzystano liczne nowinki technologiczne i architektoniczne, jednak oprócz tego projektanci stadionu poświęcili wiele uwagi na nowy image, stosując najnowsze standardy w iluminacji fasady zewnętrznej. Do sterowania instalacją oświetleniową wykorzystano oferowane przez firmę Beckhoff sterowniki oparte na technologii Embedded PC (seria CX1000) oraz moduły rozproszonych wej./wyj..

Allianz Areana powszechnie uważany jest za milowy krok w rozwoju tzw. zaawansowanej, nowoczesnej architektury. Stadion ten, na miejscach siedzących może pomieścić 66 000 widzów, a jego całkowita powierzchnia użytkowa obejmuje obszar 170 000 m2, w tym przestronne lokale gastronomiczne, sale konferencyjne i inne nietypowe atrakcje, jak np. ‘Legoland’ dla dzieci. Przetarg dotyczący realizacji obsługi technicznej stadionu wygrała austriacka firma VA TECH ELIN EBG GmbH. Gottfried Blumauer - menadżer projektu implementacji elektrycznego systemu sterowania - przedstawia skalę przedsięwzięcia w następujących słowach: „Nowy stadion piłkarski w Monachium to, jak dotychczas, nasz największy projekt konstrukcyjny. Obsługiwane w nim obszary infrastruktury obejmują oświetlenie, sieci komputerowe, ogrzewanie, sterowanie klimatyzacją, wentylacją oraz funkcjami sanitarnymi, jak również kompleksowe oprzyrządowanie, obsługę sterowania i przełączania urządzeń. Musieliśmy również uporać się z wieloma zagadnieniami dotyczącymi realizacji sieci elektrycznej i instalacji średniego napięcia, włącznie z funkcjami zarządzania energią i sterownia oświetleniem. Dodatkowo przedmiotem działań było wykonanie sieci telekomunikacyjnych oraz kompletnego systemu zarządzania bezpieczeństwem obiektu, w tym m.in. różnego typu instalacji alarmowych (np. przeciwpożarowych). Zrealizowany ostatecznie system automatyki oparty został o strukturę sieciową z protokołem Ethernet.”

Cały system oświetlenia, sterowania niskonapięciowymi elementami łączeniowymi oraz monitoringu poprawnego funkcjonowania infrastruktury elektromechanicznej, zrealizowany został przy wykorzystaniu urządzeń firmy Beckhoff. Do systemów sterowanych za pomocą tych urządzeń zaliczyć można:
• Oświetlenie zewnętrznej fasady stadionu
• System oświetlenia wszystkich pomieszczeń stadionu
• Sterowanie reflektorami, grzejnikami kolumnowymi oraz oświetleniem awaryjnym
• Pełna obsługa wielopoziomowego parkingu i podjazdów
• Monitoring usterek w systemie podtrzymania zasilania UPS
Zbudowana infrastruktura wykorzystuje 35 sterowników CX1000 oraz ponad 100 stacji BK9000, które komunikują się z systemem sterowania wyższego poziomu poprzez Ethernet czasu rzeczywistego. W sumie wykorzystano około 2.500 modułów rozproszonych wej./wyj. pobierających z około 9.000 punktów dane takie jak: rozkazy załącz/wyłącz, sygnały sprzężeń zwrotnych, wyjściowe sygnały dla oświetlenia, sygnalizacja usterek, sygnały dotyczące aktualnego położenia lub stanu pracy urządzeń, czy też ustawienia liczników.

Podstawowym argumentem decydującym o zastosowaniu zaproponowanej przez firmę Beckhoff filozofii otwartej sieci sterowania, był wymóg dotyczący zrealizowania elastycznego systemu automatyki, bazującego na standardzie Ethernet.

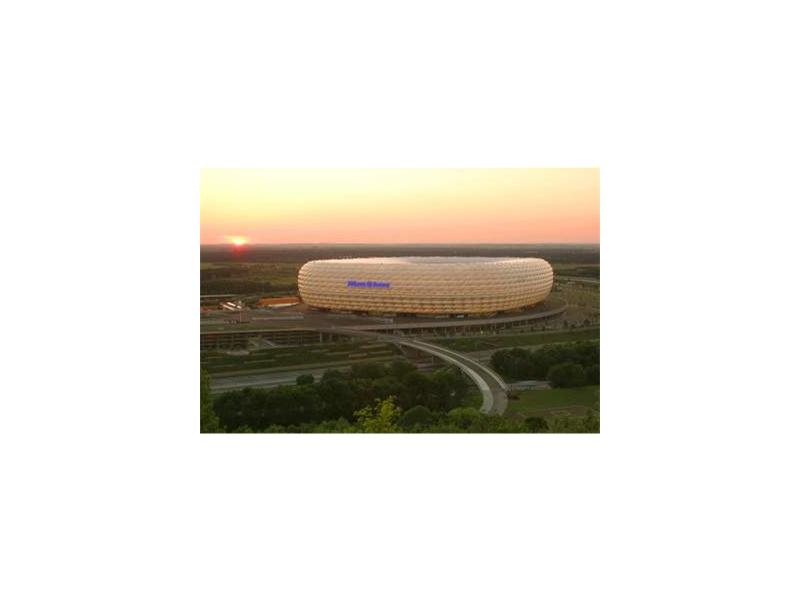

Jednym z najbardziej efektownych i charakterystycznych elementów stadionu Allianz Arena jest oświetlona fasada zewnętrzna, przeobrażająca go w ogromny świecący obiekt, element świetlnego show, ze zmieniającymi się kolorami. Cała zewnętrzna powłoka stadionu o łącznej powierzchni 64 000 m2, to największa tego typu powłoka cienkowarstwowa na świecie. Ma ona grubość zaledwie 0,2 mm i przepuszcza 98% promieniowania UV. Choć każda z „poduszek” tworzących konstrukcję przypominającą wyglądem swego rodzaju „plaster miodu”, o powierzchni ok. 35 m2, długości ok. 8 m i wykonana jest z tetrafluoroetylenu, to żadna z nich nie ma dokładnie takiego samego kształtu.
1.056 z 2.874 powietrznych poduszek składających się na fasadę stadionu może być oświetlanych różnymi kolorami, tworząc łącznie oświetloną powierzchnię ok. 24 000 m2. W każdym rogu takiej poduszki umieszczono specjalne lampy firmy Siteco. Wszystkie stateczniki elektroniczne (12 000) znajdujące się w fluoroscencyjnych żarówkach firmy OSRAM sterowane są przez moduły wej./wyj. cyfrowych firmy Beckhoff. Czerwone, niebieskie i przezroczyste przykrywki w lampach pozwalają na zmianę koloru strumienia świetlnego. Dzięki takiemu rozwiązaniu, na całej powierzchni fasady zewnętrznej mogą być uzyskiwane różne wzory lub znaki graficzne w kolorach czerwonym, niebieskim i białym np. kształt diamentu – z możliwością przemieszczania się z dołu do góry lub też biało-niebieskie, biało-czerwone kręgi. Mogą być one zmieniane w czasie ok. 2 minut. To ograniczenie czasowe ma na celu uniknięcie efektu świetlnego spektaklu, który mógłby spowodować sytuacje zagrożenia w ruchu samochodowym na pobliskiej autostradzie.

Stadion Allianz Arena – Informacje podstawowe
• Czas budowy: od 21.10.2002 do 31.05.2005
• Własność: Munchen Stadion GmbH
• Generalny wykonawca: Alpine Bau Deutschland GmbH
• Architekci: grupa Herzog & De Meuron, Bazylea
• Wymiary obiektu: 258x227x50 m, obwód: 840 m, powierzchnia samego stadionu: 37 600 m2, całkowita powierzchnia: 171 000 m2
• 3 poziomy trybun z ogólna liczbą 66 000 miejsc siedzących
• Około 6 500 m2 dla lokali gastronomicznych
• 2 wielkoformatowe ekrany wideo o powierzchni 100 m2 każdy
• 460 km kabla dla instalacji wysokonapięciowych oraz 140 km kabla dla instalacji niskonapięciowej
• 4 200 przełączników, gniazd i urządzeń sygnalizacyjnych, 4 600 lamp we wnętrzu obiektu, 4 200 lamp na elewacji zewnętrznej oraz 220 reflektorów
• 250 szaf sterowniczych i dystrybucyjnych
