SYSTEM KONTROLI POMP ZA POMOCĄ FALOWNIKA SINUS K FIRMY SANTERNO

Falowniki serii Sinus K o mocy do 2000kW zyskują coraz większe uznanie ze względu na szeroki zakres zastosowań. Jednym z nich jest sposób regulacji ciśnienia za pomocą systemu pomp sterowanych przemiennikiem Sinus K. Dzięki wbudowanemu regulatorowi PID zrezygnowano ze sterownika PLC co w znacznym stopniu wpłynęło na obniżenie kosztów i uproszczenie aplikacji.
Przeanalizujmy sposób regulacji ciśnienia wewnątrz zamkniętego zbiornika z czujnikiem ciśnienia (4-20mA) włączonym w obieg sprzężenia zwrotnego, poprzez system dwóch pomp: pierwszej sterowanej przez falownik a drugiej załączanej bezpośrednio poprzez stycznik, układ trójkąt/gwiazda lub softstart. Wartość ciśnienia ustawiana jest potencjometrem lub z klawiatury.
Gdy ciśnienie w zbiorniku przekracza wartość zadaną obroty pompy spadają do minimum (P89); jeśli taki stan będzie się utrzymywał dłużej niż czas ustawiony parametrem P96 pompa zostanie automatycznie wyłączona. Gdy ciśnienie w układzie spadnie poniżej wartości zadanej, pompa zacznie ponownie pracować z taką samą wydajnością jak przed wyłączeniem, a jej obroty będą regulowane zgodnie z zadaną regulacją PID. Jeśli ciśnienie w układzie nie będzie utrzymane falownik uaktywni drugą pompę podłączoną bezpośrednio, po upływie czasu T2 zależnego od zapotrzebowania systemu. Regulacja PID będzie realizowana przez pierwszą pompę, która utrzymywać będzie stałą wartość ciśnienia. Gdy wartość ciśnienia przekroczy zadaną wartość wówczas falownik wyłączy drugą pompę i jeśli będzie to konieczne pierwszą. W przykładzie tym pokazany jest również sposób przejścia ze sterowania automatycznego na ręczne poprzez przełącznik (zacisk A/M). W trybie ręcznym regulacja ciśnienia poprzez potencjometr lub klawiaturę staje się regulacją prędkości obrotowej pompy od 0 do wartości maksymalnej. Przepływ pompy 2 musi być równy lub mniejszy od przepływu pompy 1. Ten typ regulacji sprawdza się w układach niewymagających szybkiej zmiany ciśnienia.

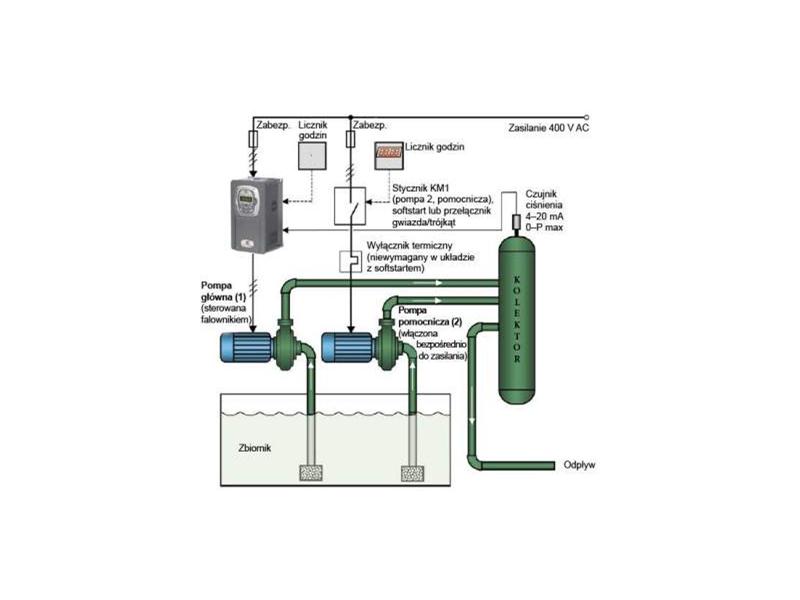

PRZYKŁADOWA APLIKACJA

Załączenie pompy nr 2 następuje po upływie 1 minuty <>, gdy jest to wymagane. Falownik automatycznie wyłącza pompę nr 1 gdy pracuje ona z minimalną prędkością (P89=60%) przez co najmniej 30 sek. (P96=15000tc)

Zestaw parametrów dla przedstawionej aplikacji (wartość zadana ustawiana zewnętrznym potencjometrem)

P05=Acc Ramp 5sec
P06=Dec Ramp 5sec
P22=(Term 19 Gain) 100%
P62=(29/30) Ferquency level
P67=(Delay On) 60 second
P68=(Delay Off) 60 second
P73=(RL2 level) 98%
P74=(Hysteresis) 30%
P86=(Proportional) ……
P87=(Integral) ……
P89=(Min PID) 60%
P90=(Max PID) 100%
P91=(PID ramp) 0sec
P92=(PID ramp) 0sec
P96=(Disabl. Time 30”) 15000
C05=(Motor Curr) Motor ratings (A)
C26=(12/14) A/M
C28=(PID output) ref F
C29=(PID reference) Inaux *
C30=(FB reference) Iref
C62=(First page) Keypad
C63=(First parameter) Feed B

· Jeśli regulacja odbywa się przez klawiaturę
C29=KPD

Start z przycisków na panelu operatorskim:
C21=RUN/STOP


SA1=Przełączenie trybu pracy pompy 1 (tryb zdalny/manualny)
SA2=Przełączenie trybu pracy pompy 2 (tryb zdalny/manualny)
KM1=Stycznik załączający pompę 2
TIME=Licznik godzin
