Układ odciągu

Układ odciągu

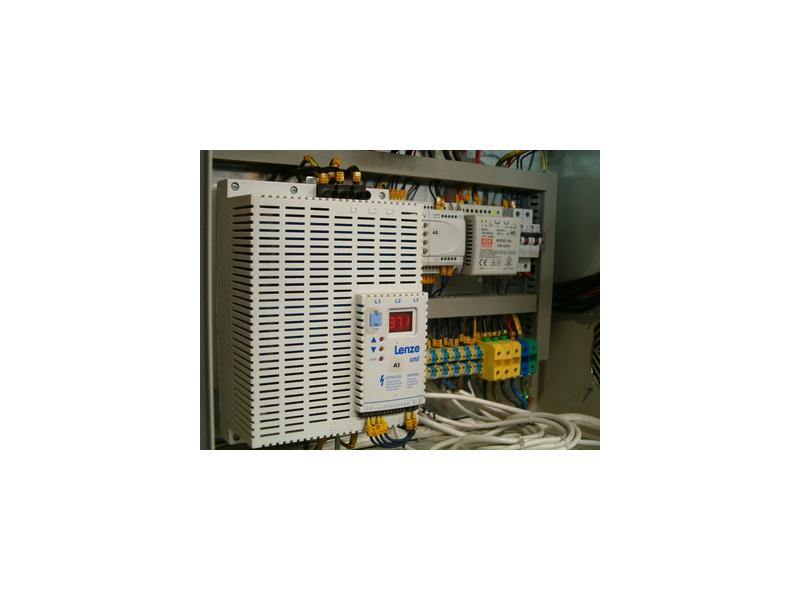

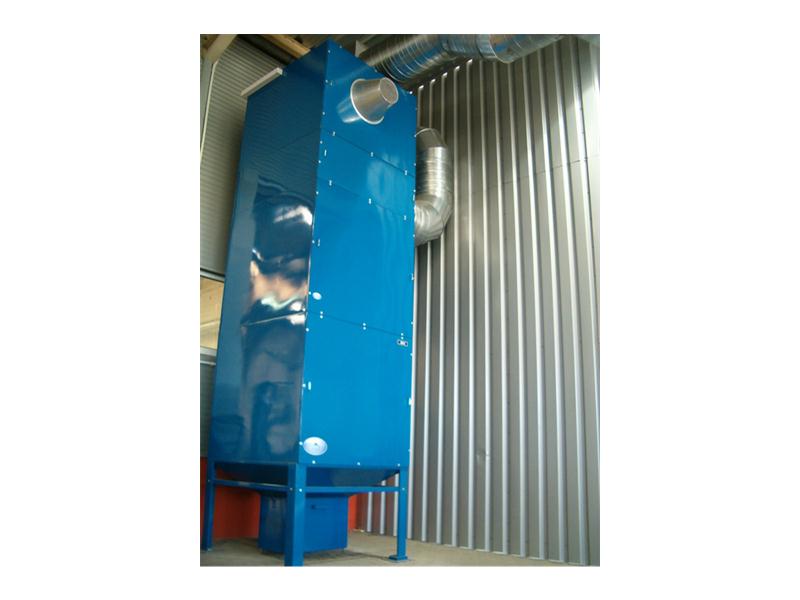

Przemiennik częstotliwości smd (falownik) z Lenze wykorzystywany jest do współpracy z filtrem wyposażonym w silnik wentylatora o mocy 18,5kW i elektrozaworami sprężonego powietrza. Układ pracuje w zamkniętej pętli regulacji PID z czujnikiem podciśnienia utrzymując je na poziomie zadanym przez operatora. Smd rozpędza wentylator filtra do takich obrotów, aby podciśnienie wytwarzane w układzie było równe zadanemu na skali wyświetlacza znajdującego się w skrzynce sterującej. Możliwe jest ustawienie wartości od 1 do 5 kPa. Całość stanowi system odciągu kilkunastu stanowisk spawalniczych. Układ wykazuje dużą niezawodnością nawet przy cyklu pracy 16 h/ dobę. Parametry układu: zasilanie 3x400V, N, PE, moc silnika wentylatora 18,5kW, napięcie zasilania sterownika 24V DC, napięcie zasilania elektrozaworów 24V AC.
