Układ sterowania walcarką do wlewków

Układ sterowania walcarką do wlewków

Komponenty Lenze
• Motoreduktory GFL 04 – 1,5kW(2 szt.), GST 05 – 0,55kW (2 szt.)

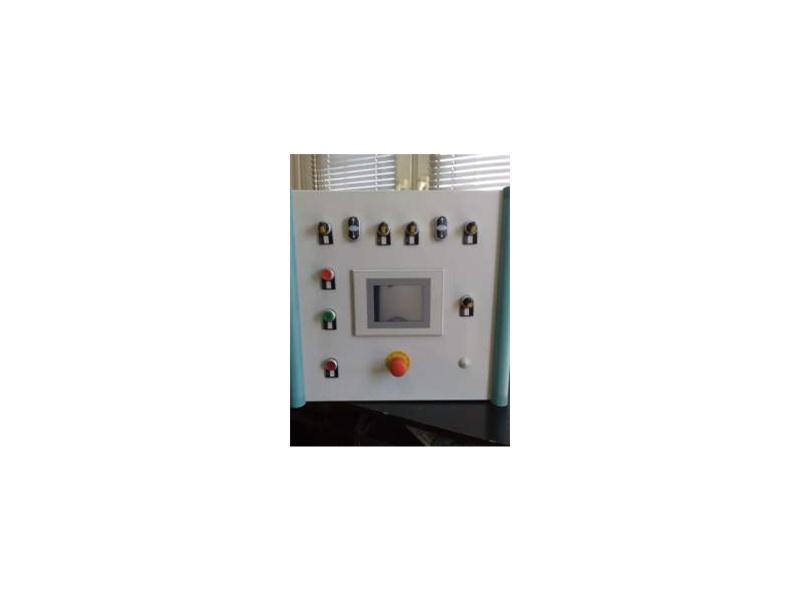

• Panel operatorski typu H505

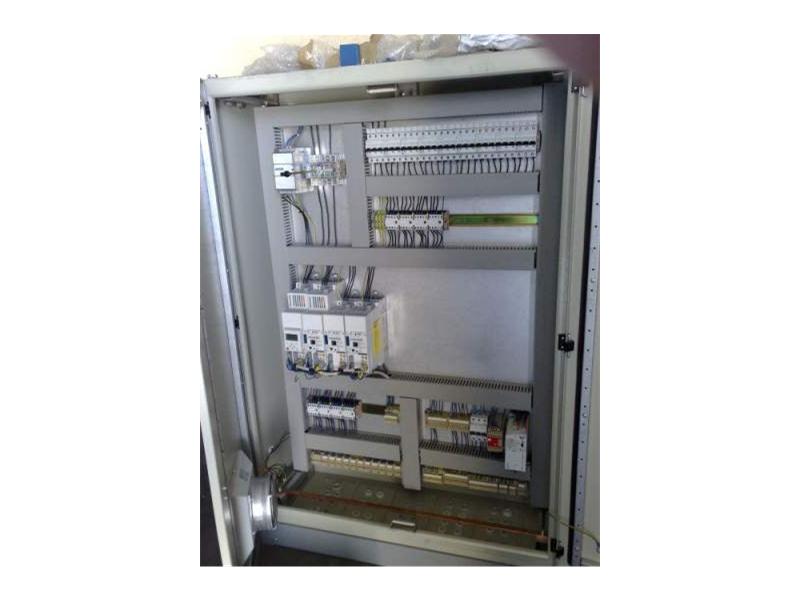

• Falowniki typu 8400-HL (2 szt.), 8400-SL (2 szt.)
• Sterownik Drive PLC
• Moduł rozszerzeń I/O

Zadanie do wykonania

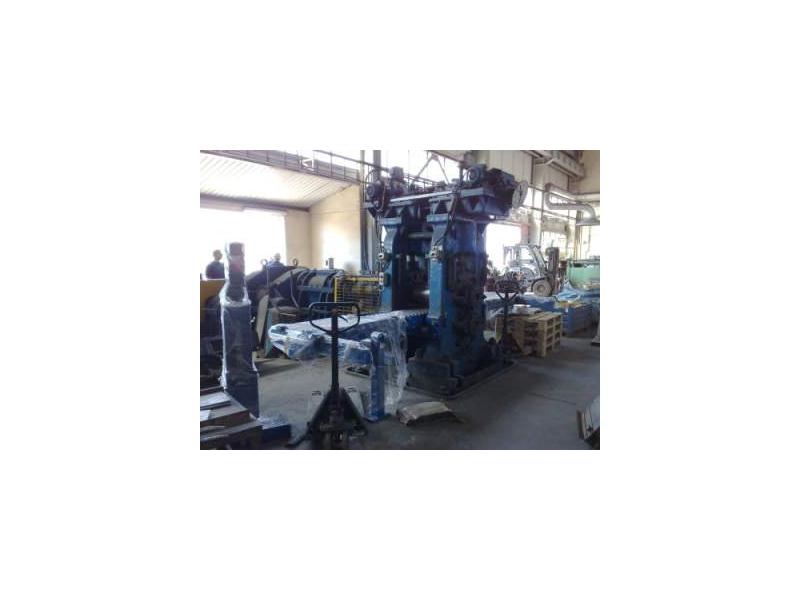

Zwiększenie wydajności oraz poprawa bezpieczeństwa pracy na walcarce ręcznej.

Koncepcja rozwiązania zadania
Dołożenie rolek podających/odbierających eliminuje bezpośredni kontakt operatora z walcami. Zastosowano 2 napędy na motoreduktorach GST sterowanych z falowników 8400-SL.
Dołożenie ruchomych stołów załadowczo/rozładunkowych współpracujących z pneumatycznym ramieniem podającym. Stoły stanowią bufor na około 12 wlewków. Zastosowano 2 motoreduktory GFL z enkoderami HTL, sterowanymi z falowników 8400-HL przy wykorzystaniu funkcji pozycjonowania.
Całość układu sterowania kontrolowana jest przez sterownik Drive PLC, który komunikuje się z napędami oraz panelem operatorskim za pomocą magistrali CAN.

Możliwości rozbudowy aplikacji
Dzięki zastosowaniu sterownika Drive PLC istnieje możliwość zaprogramowania nowych funkcji a także obsługa dodatkowych urządzeń peryferyjnych. Wykorzystanie magistrali CAN pozwala na łatwą integrację kolejnych modułów wejść/wyjść oraz innych urządzeń.

Korzyści dla użytkownika
Dzięki automatycznemu podawaniu/odbieraniu wlewków pod walce, zwiększono bezpieczeństwo pracy.
Automatyczny system sterowania zmniejsza zaangażowanie pracowników zakładu oraz zwiększa wydajność produkcji.
