Wysokowydajny sterownik Bosch Rexroth BODAS RC5-6, pierwszy z nowej serii 40

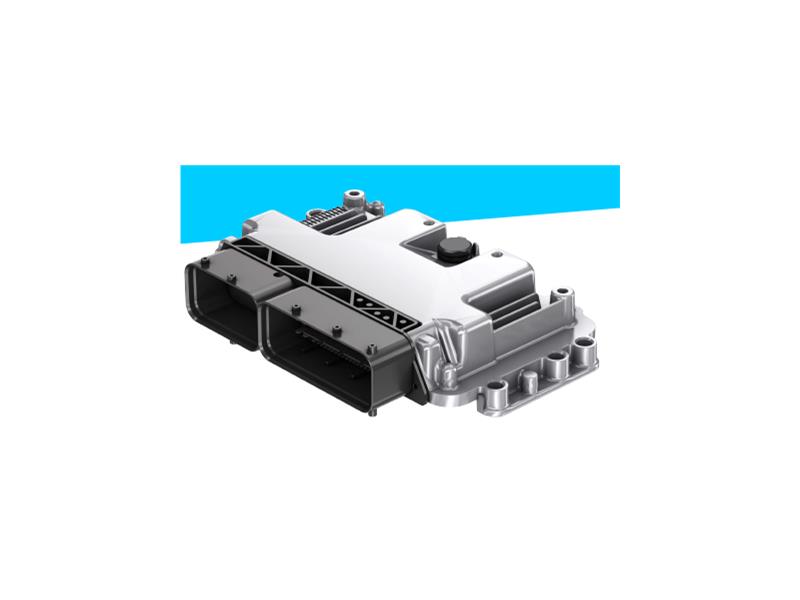

Sterownik BODAS RC5-6 serii 40 firmy Bosch

terownik BODAS RC5-6 serii 40 firmy Bosch Rexroth bazuje na zupełnie nowej platformie technologicznej w zakresie sprzętu i podstawowego oprogramowania. Spełnia nie tylko obecne, ale także przyszłościowe wymagania dla elektronicznych jednostek sterujących stosowanych w mobilnych maszynach roboczych.

Seria 40 oferuje nowe możliwości, szczególnie w zakresie bezpieczeństwa funkcjonalnego, integralności danych, elastyczności wejść/wyjść oraz interfejsów komunikacyjnych. Jest to niezawodne rozwiązanie do systemów sterowania ładowarek teleskopowych, zabudów podwozia, maszyn rolniczych, traktorów, pojazdów komunalnych oraz maszyn budowlanych.

Korzyści z zastosowania nowego sterownika:

• Efektywny sterownik na bazie wielordzeniowego procesora SPC58, 200 MHz
• Spełnia wymogi bezpieczeństwa funkcjonalnego wg. norm EN ISO 13849 oraz ISO 25119
• Wyjścia proporcjonalne i przełączające zapewniają bezpieczne sterowanie siłownikami, możliwość swobodnego programowania
• Zabezpieczenie przed nieautoryzowanym dostępem
• Wielofunkcyjne wejścia, dodatkowo interfejs SENT SAE J2716
• Wysoki standard jakości Bosch Automotive Electronics

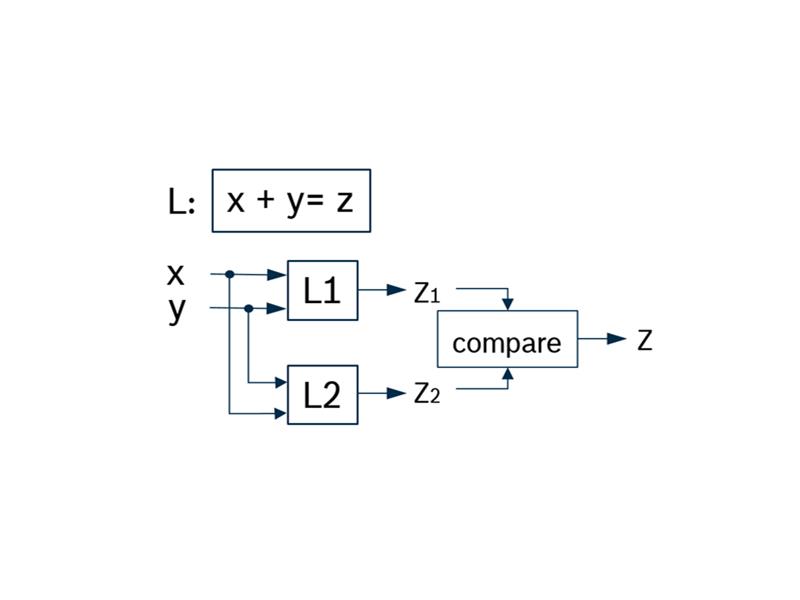

Nowy sterownik z wielordzeniowym procesorem 32-bitowym można programować w języku C wysokiego poziomu lub w językach IEC 61131-3. Równoległa praca dwóch rdzeni procesora wpływa pozytywnie na bezpieczeństwo i pewność działania sterownika oraz zwiększa pokrycie diagnostyczne poprzez przetwarzanie programu redundantnego (rys.1). Oprogramowanie podstawowe jest konfigurowalne w chmurze. Interfejs programistyczny (API) zapewnia łatwy dostęp zarówno do wejść i wyjść, a także dla interfejsów komunikacyjnych oraz wszelkich zasobów diagnostycznych i systemowych. Firma Bosch Rexroth oferuje ponadto możliwość wdrażania aplikacji specyficznych dla klienta.

Sterownik spełnia wysokie wymagania w zakresie bezpieczeństwa funkcjonalnego i integralności danych. Funkcje bezpieczeństwa do poziomu wydajności PL d mogą być wdrażane zgodnie z normą zharmonizowaną EN ISO 13849. Nowością w serii 40 jest uzyskanie poziomu AgPL d według normy ISO 25119, obowiązującej dla maszyn rolniczych i pojazdów komunalnych.

Wyjścia proporcjonalne i przełączające zapewniają bezpieczne sterowanie odbiornikami na maszynie samojezdnej. Sterownik BODAS RC5-6 serii 40 firmy Bosch Rexroth posiada sterowane prądem wyjścia zasilania do sterowania elektrozaworami pomp i silników hydraulicznych oraz rozdzielaczy hydraulicznych. W zastosowaniach stawiających istotne wymogi w zakresie bezpieczeństwa, obciążenia obsługuje się pomiędzy wyjściami prądowymi a wyjściami zasilania łączonymi z masą. W przypadku zwarcia, odbiorniki na maszynie są całkowicie odłączane i w ten sposób pojazd mobilny jest lepiej zabezpieczany przed niekontrolowanym załączeniem.

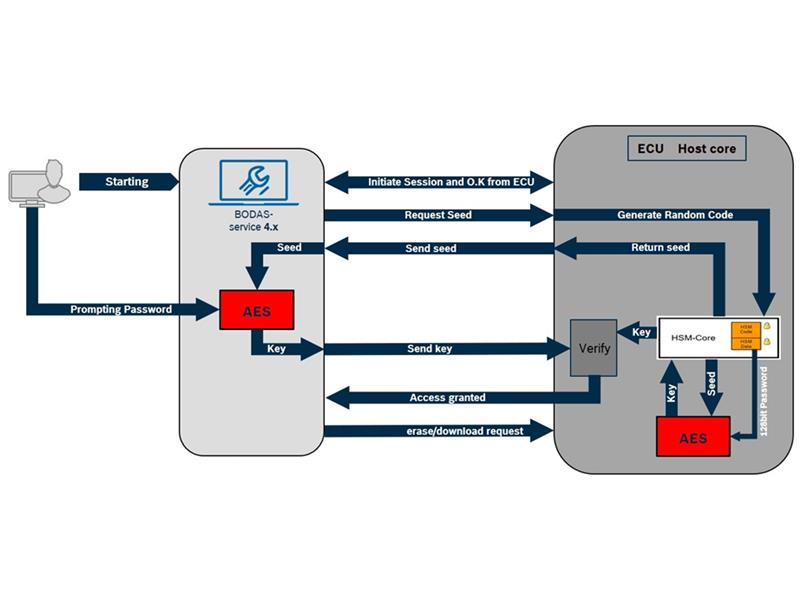

Nieautoryzowany, zdalny dostęp do funkcji programowania i diagnostyki, np. zmiana parametrów istotnych dla bezpieczeństwa, może skutkować poważną usterką wyposażenia lub obrażeniami ciała. Sterownik RC5-6 oferuje specjalne mechanizmy zabezpieczeń przed tego typu dostępem (rys.2).

Nowy sterownik serii 40 jest częścią obszernej platformy komponentów elektronicznych BODAS firmy Bosch Rexroth, obejmującej szereg czujników, wyświetlaczy i elementów roboczych z kompatybilnymi interfejsami. Sygnały z poszczególnych podzespołów BODAS można odbierać i przetwarzać za pomocą konfigurowalnych wejść wielofunkcyjnych jednostki sterującej. Firma Bosch Rexroth oferuje również oprogramowanie uzupełniające i narzędzia do programowania sterowników elektronicznych oraz pomocne w uruchamianiach gotowych aplikacji. Podobnie jak wszystkie sterowniki firmy Bosch Rexroth, BODAS RC5-6 serii 40 jest produkowany z zachowaniem wysokich standardów jakości Bosch Automotive Electronics.

Wydajność, precyzja, bezpieczeństwo i energooszczędność to cechy charakteryzujące napędy i sterowania firmy Bosch Rexroth, które wprawiają w ruch maszyny i urządzenia każdego formatu. Przedsiębiorstwo posiada szerokie doświadczenie w aplikacjach mobilnych, maszynowych i projektowych, jak również automatyzacji przemysłu. Dzięki inteligentnym komponentom, niestandardowym rozwiązaniom systemowym i usługom Bosch Rexroth tworzy niezbędne środowisko dla w pełni połączonych aplikacji. Bosch Rexroth oferuje swoim klientom kompleksowe rozwiązania z zakresu hydrauliki, napędów elektrycznych i sterowań, przekładni oraz techniki przemieszczeń liniowych i montażu, jak również oprogramowanie i interfejsy do rozwiązań wykorzystujących internet rzeczy. Przedsiębiorstwo, obecne w ponad 80 krajach, osiągnęło w 2018 roku obroty w wysokości 6,2 mld euro przy zatrudnieniu na poziomie 32,300 pracowników.

Więcej informacji: www.boschrexroth.pl
