Analog Discovery Pro 3000

Analog Discovery Pro 3000 to seria przenośnych oscyloskopów sygnałów mieszanych o wysokiej rozdzielczości.

Charakterystyka:
Rodzina oscyloskopów składa się z urządzeń serii ADP3450 oraz ADP3250. Są to urządzenie pomiarowe typu All-in-One zawarte w kompaktowej obudowie. Sercem każdego z nich jest odpowiednio cztero- lub dwukanałowy oscyloskop o wysokiej rozdzielczości, który oferuje 14-bitową rozdzielczość z częstotliwością próbkowania aż do 0,5 GS/s.

Co wchodzi w skład zestawu?

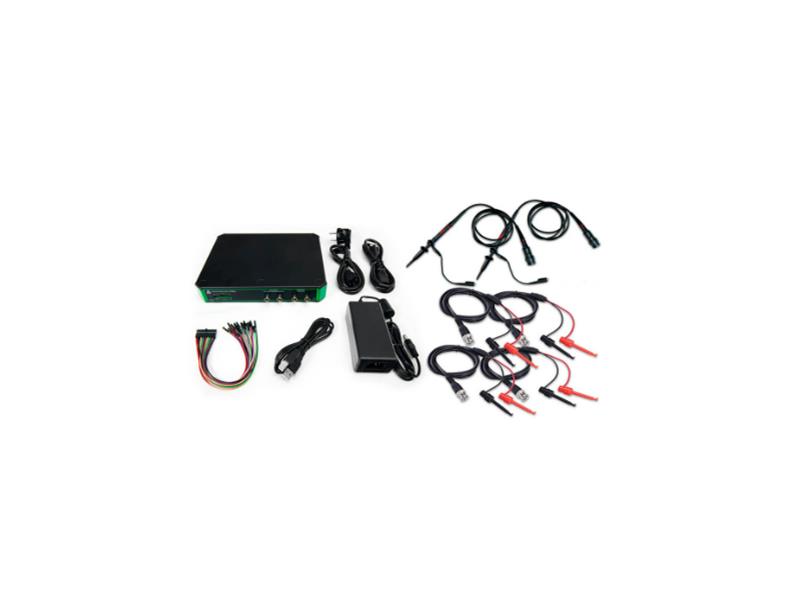

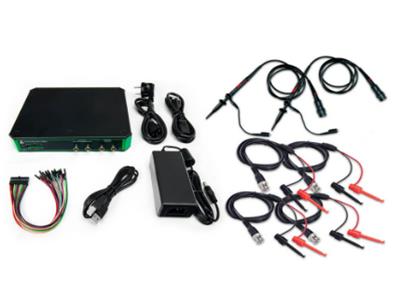

W skład każdego zestawu wchodzi urządzenie, zasilacz 19V 3,4A, kabel USB A-B, kabel US IEC, kabel EU IEC oraz kabel 2x12 MTE. Dodatkowo istnieje możliwość wyboru zestawu powiększonego o 4 kable BNC do mini-grabbera i 4 sondy oscyloskopowe P2150.

Wejścia i wyjścia analogowe:
Analogowe kanały wejściowe typu single-ended dostępne są za pośrednictwem złączy BNC znajdujących się na przednim panelu. Rozmiar bufora wejściowego w trybie nagrywania wynosi 128 MS. Wyjściami analogowymi są dwa kanały generatora przebiegów arbitralnych. Dostęp do nich, tak jak w przypadku analogowych kanałów wejściowych jest za pośrednictwem złączy BNC znajdujących się na przednim panelu.

Wejścia i wyjścia cyfrowe:
Urządzenie posiada 16 dedykowanych kanałów cyfrowych działających z maksymalną częstotliwością próbkowania wynoszącą 125 MS/s.

Zasilanie cyfrowe:
Jeśli chodzi o zasilanie, urządzenie posiada jeden 2-kanałowy zasilacz cyfrowy. Zakres napięcia wynosi od 1,2 V do 3,3 V, natomiast maksymalny prąd wyjściowy to 300 mA.

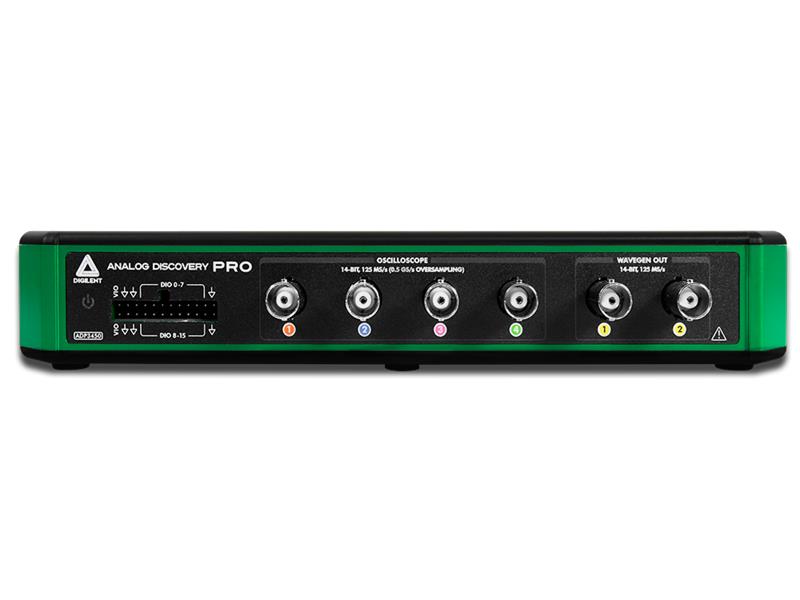

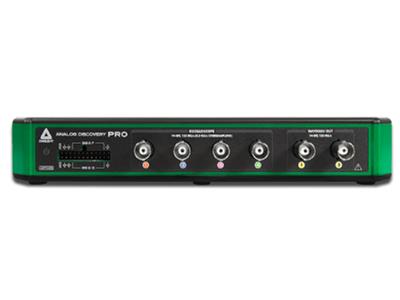

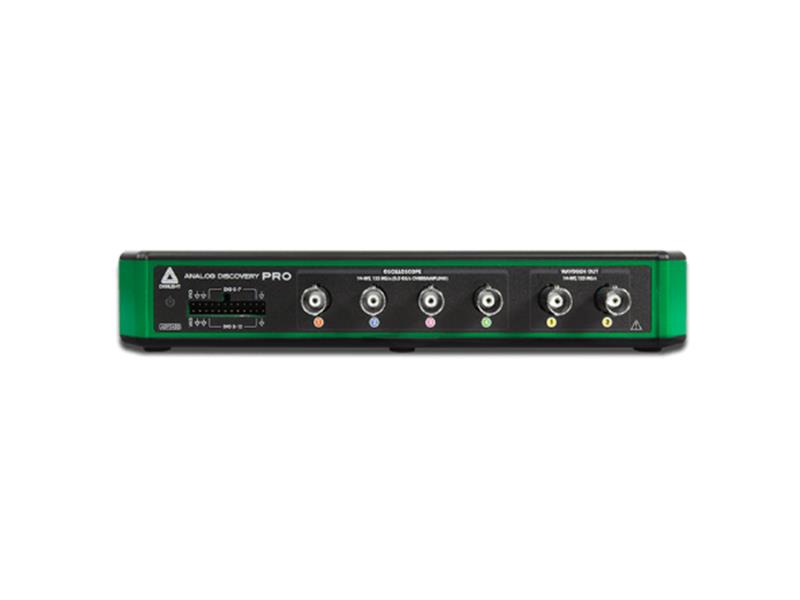

Przedni panel Analog Discovery Pro

Zaawansowane wyzwalanie:
Urządzenie posiada dwa dedykowane zewnętrzne wyzwalacze BNC. Oprócz nich źródłem wyzwalania mogą być analogowe kanały oscyloskopu, start generatora funkcyjnego, cyfrowe linie I/O oraz ręczny przycisk wyzwalania.

Łączność:
Łączność urządzenia z komputerem może być realizowana poprzez połączenie USB lub Ethernet (istnieje możliwość łączności w trybie Linux oraz standardowym). W trybie Linux istnieje możliwość podłączenia urządzeń peryferyjnych poprzez 4 szybkie porty USB 2.0.

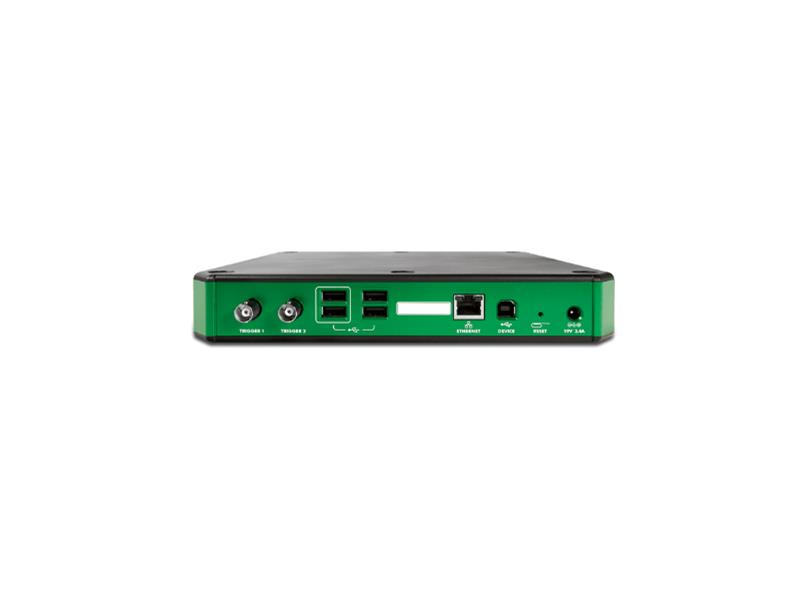

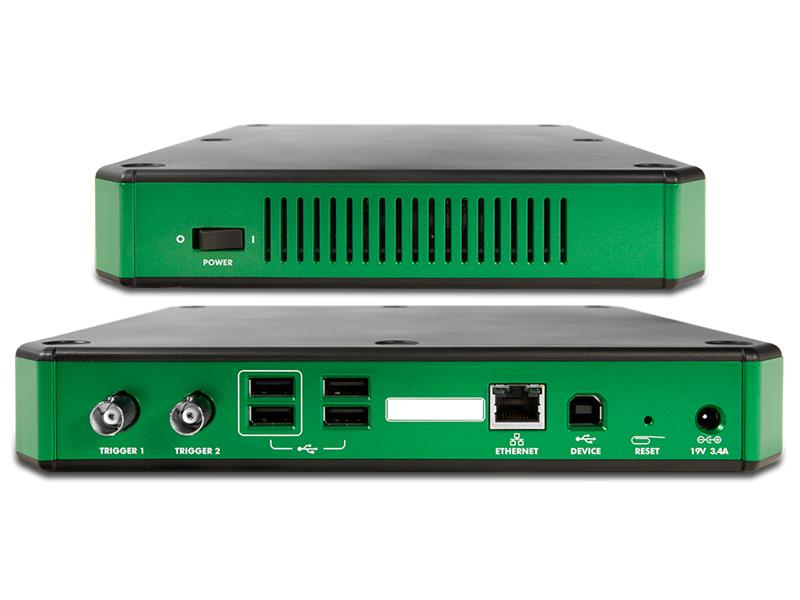

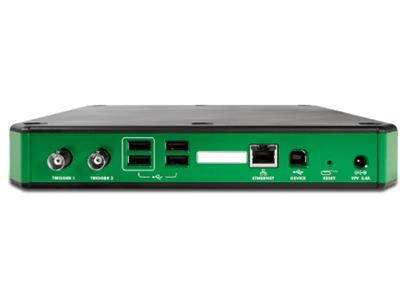

Tylny panel Analog Discovery Pro

Wykorzystanie oprogramowanie WaveForms:

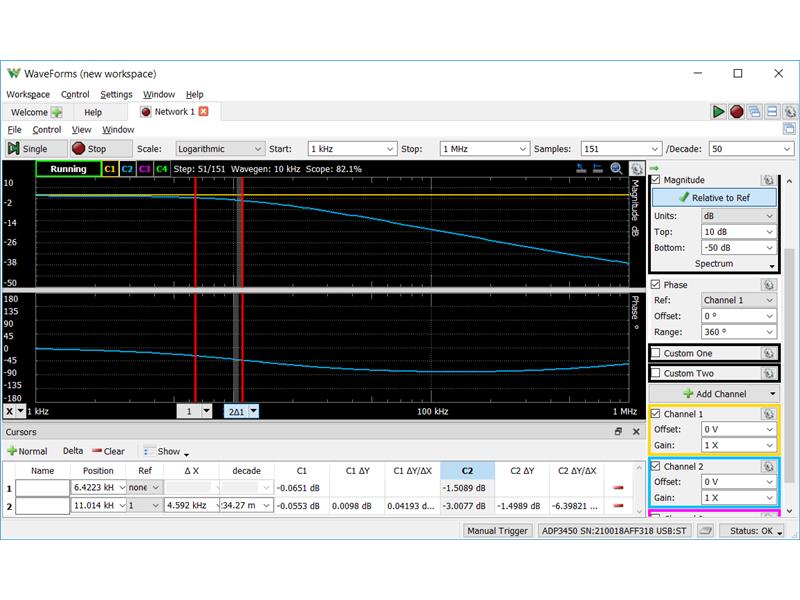

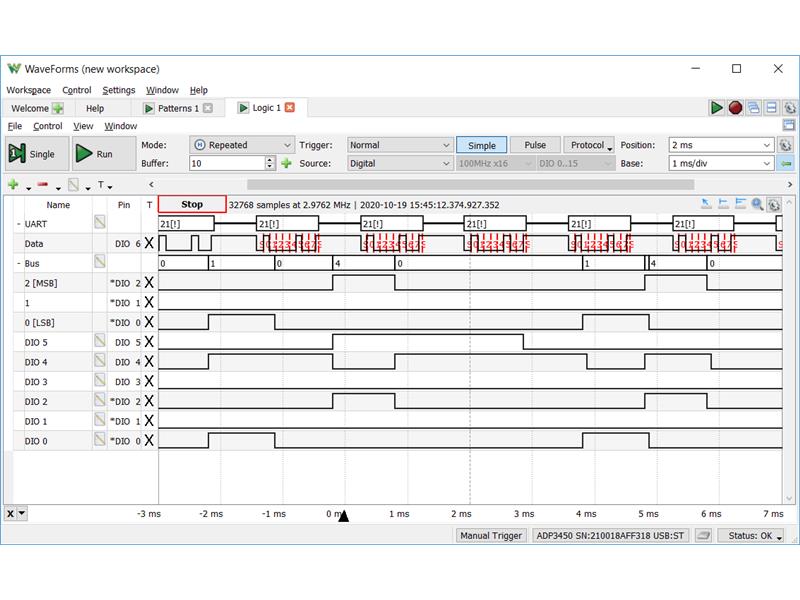

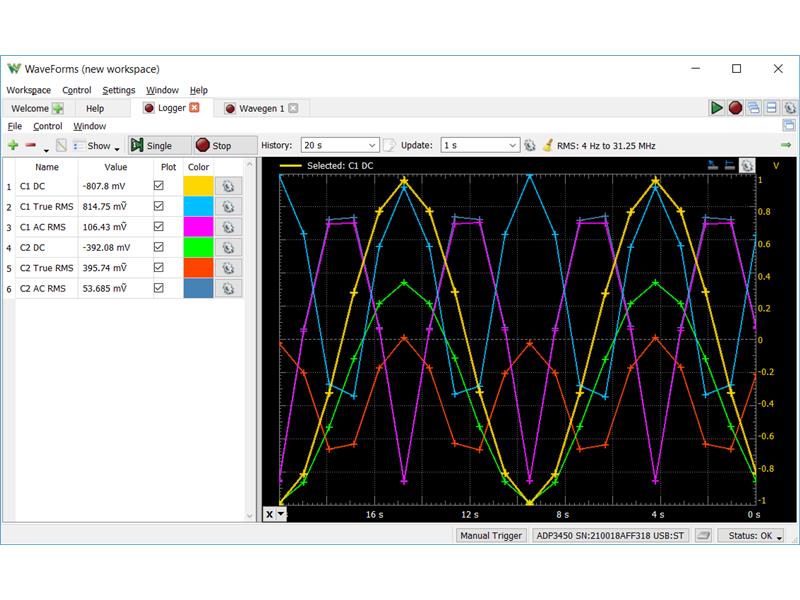

Analog Discovery Pro posiada aż 12 instrumentów, które są gotowe do analizy sygnałów mieszanych. Można przeprowadzić ją w wygodny sposób wykorzystując bezpłatne oprogramowanie producenta WaveForms.

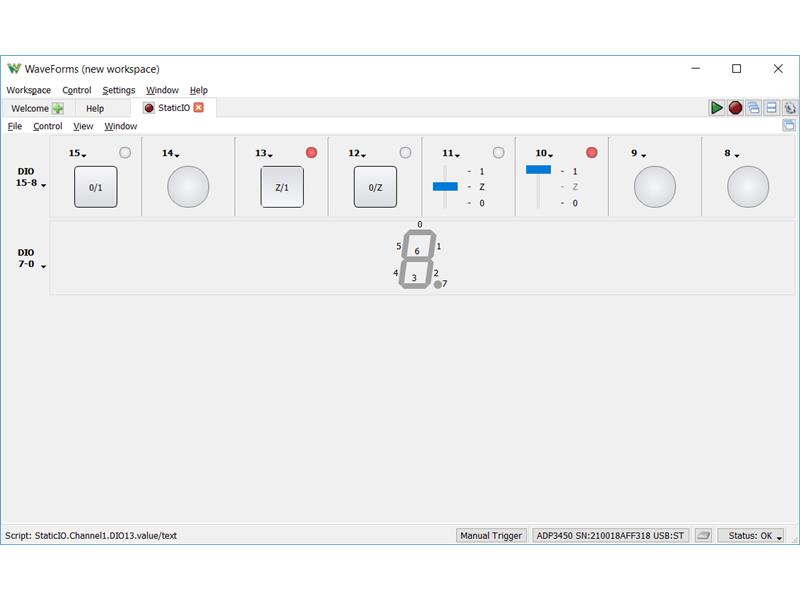

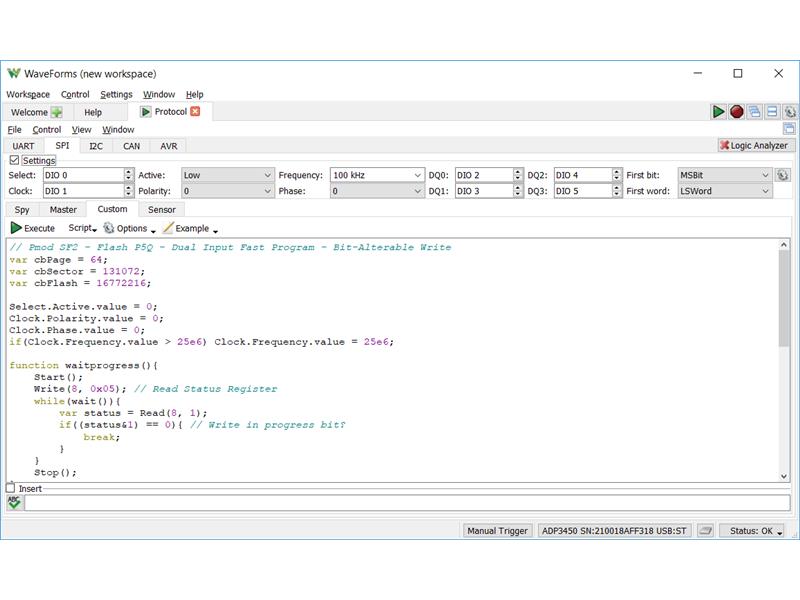

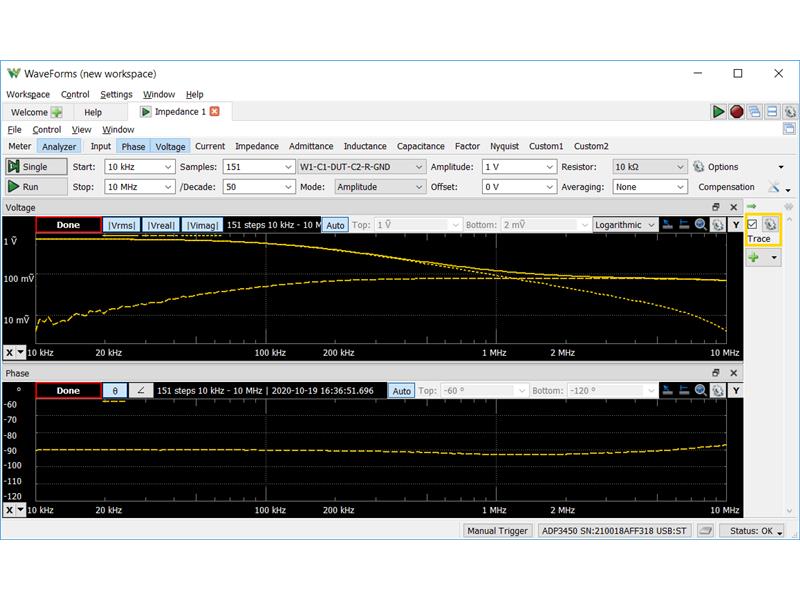

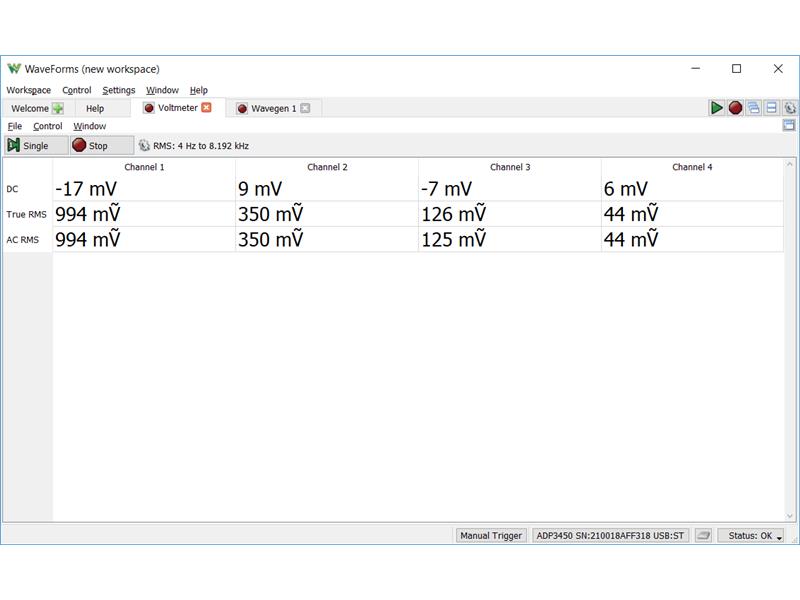

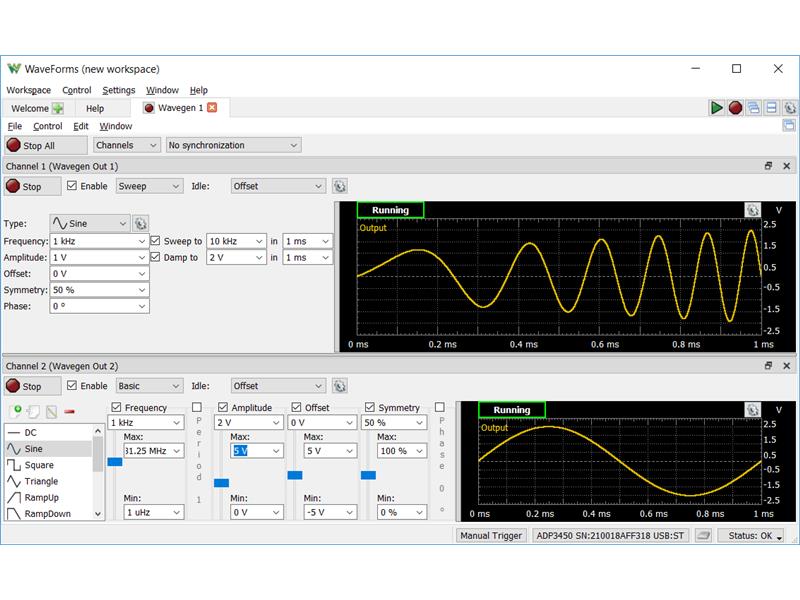

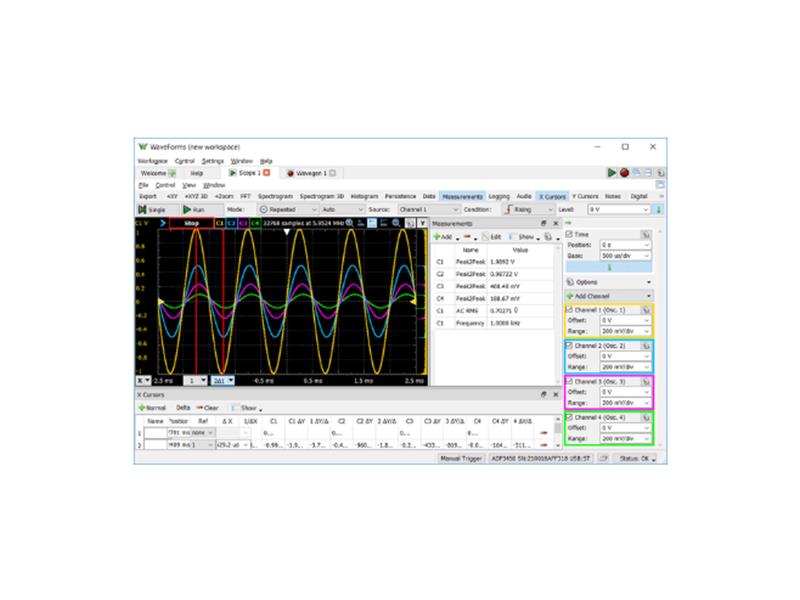

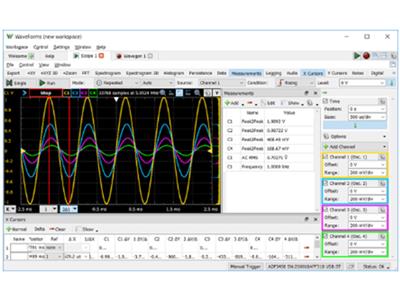

Widok wirtualnego interfejsu w oprogramowaniu WaveForms
