Enkodery absolutne wieloobrotowe IO-Link do pracy w strefie zagrożonej wybuchem (strefa 2 oraz 22)

Firma POSITAL od wielu lat zajmuje się projektowaniem i produkcją przemysłowych enkoderów absolutnych, stosowanych w aplikacjach wymagających precyzyjnego pomiaru położenia. Najnowszym uzupełnieniem oferty są wieloobrotowe enkodery absolutne IO-Link w wersji przystosowanej do pracy w strefach zagrożonych wybuchem – zarówno w strefie 2, jak i 22.

Modele przeznaczone do strefy 2 (zagrożenie ze strony gazów) montuje się tam, gdzie palne gazy lub opary mogą wystąpić tylko okazjonalnie, na przykład w pobliżu zbiorników z rozpuszczalnikami czy przy liniach napełniania paliw. Natomiast enkodery do strefy 22 (zagrożenie pyłowe) stosuje się w obszarach, gdzie palny pył pojawia się sporadycznie, np. przy przenośnikach w zakładach przetwórstwa zbóż, cukru lub tworzyw sztucznych.

Warto podkreślić, że enkodery IO-Link firmy POSITAL przeznaczone do pracy w strefach 2 i 22 posiadają certyfikację jednostki notyfikowanej, co oznacza niezależną ocenę zgodności (tzw. „third-party testing").

Najważniejsze parametry enkoderów Posital UCF-LK00B-1516-...:

Rozdzielczość: 16 bit

Wieloobrotowość: 15 bit (z możliwością ustawienia trybu jednoobrotowego)

Dostępne rozmiary obudowy: ø 36 mm – ø 58 mm

Typy obudów: wersje z wałkiem oraz z otworem

Stopień ochrony: IP65, IP67, IP69K

Materiał: aluminium/stal lub stal nierdzewna

Przyłącze elektryczne: złącze M12 albo przewód

Funkcje diagnostyczne IO-Link: status urządzenia, temperatura wewnętrzna, licznik godzin pracy, licznik godzin ruchu, licznik cykli zasilania

Funkcje programowe IO-Link: ustawienia rozdzielczości i wieloobrotowości, filtr prędkości, preset, sprzętowy i programowy CAM, kierunek pomiaru, konfiguracja Pin 2 I/O

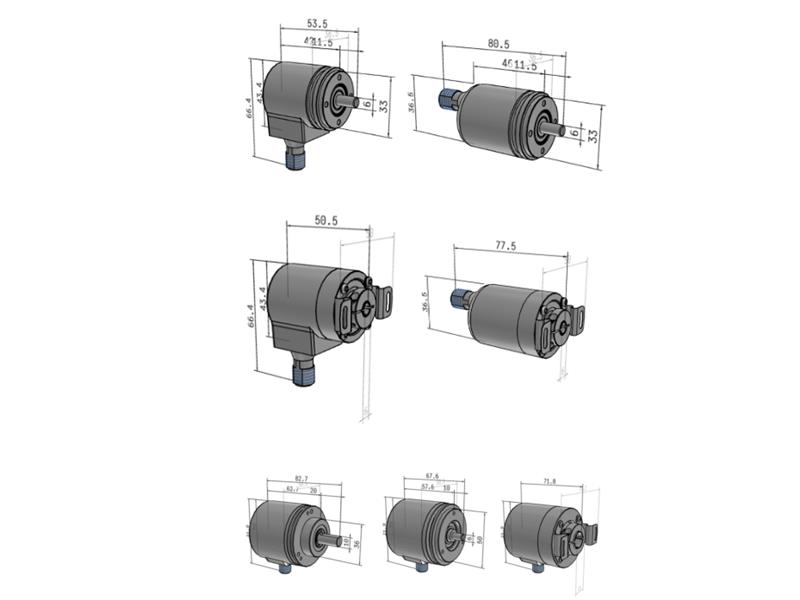

Parametry mechaniczne enkoderów absolutnych IO-Link w wykonaniu do stref 2 i 22:

W wersjach ATEX dostępne są modele w kompaktowej obudowie ø 36 mm — zarówno z wałkiem, jak i z otworem — polecane do instalacji, gdzie przestrzeń montażowa jest mocno ograniczona. W ofercie znajdują się również większe enkodery Ex w obudowie ø 58 mm, czyli najczęściej stosowanym rozmiarze w standardowych aplikacjach. Dostępne są warianty z wałkiem (kołnierz zaciskowy, synchro, kwadratowy) oraz z otworem.

Najpopularniejsze konfiguracje obejmują:

Wałki: ø 6 mm lub ø 10 mm (kołnierz synchro), ø 10 mm lub ø 12 mm (kołnierz zaciskowy)

Otwory: ø 6, ø 10, ø 12 lub ø 15 mm

Możliwe są również inne średnice — w takich przypadkach zaleca się kontakt z ekspertami POSITAL, aby dobrać właściwy wariant.

Interfejs IO-Link w enkoderach absolutnych przeznaczonych do stref 2 i 22

IO-Link to standard komunikacyjny stworzony po to, aby ułatwić połączenie urządzeń takich jak czujniki czy enkodery z rozbudowanymi systemami automatyki opartymi na sieciach fieldbus lub przemysłowych Ethernet. Moduł master IO-Link z jednej strony łączy się z główną siecią zakładową, a z drugiej oferuje wielokanałowe, bezpośrednie podłączenia do poszczególnych urządzeń – w tym enkoderów. Prostota konstrukcji IO-Link sprawia, że czujniki nie muszą obsługiwać skomplikowanych protokołów komunikacyjnych.

System ten umożliwia przesyłanie wielu typów danych: wartości pomiarowych, ustawień konfiguracyjnych oraz informacji diagnostycznych, takich jak temperatura urządzenia czy czas pracy. Enkodery UCF-LK00B firmy Posital stanowią doskonały wybór wszędzie tam, gdzie wymagany jest interfejs IO-Link, a urządzenia pracują w obszarach zagrożonych wybuchem – w strefie 2 lub 22.

Zachęcamy do skorzystania z naszego poradnika dotyczącego konfiguracji enkodera IO-Link: https://apautomatyka.pl/wspolpraca-sterownika-plc-siemens-s7-1200-z-enkoderem-io-link-posital-ucd-lk00b/

Inne wersje enkoderów do pracy w strefach zagrożonych wybuchem

POSITAL oferuje także enkodery absolutne IO-Link w wersjach przystosowanych do pracy w strefach 1 i 21 — zarówno dla górnictwa, jak i sektora oil & gas. Konstrukcyjnie bazują one na tych samych elementach pomiarowych i tym samym module komunikacyjnym IO-Link. Różnice dotyczą wyłącznie budowy mechanicznej (gabarytów), natomiast warianty wykonania (z wałkiem lub otworem) oraz materiały obudowy pozostają takie same.

Przykładowe modele enkoderów IO-Link do stref 2 i 22

Enkodery IO-Link w wersji przeciwwybuchowej (Ex) przeznaczone do stref 2 i 22 oznaczane są symbolem UCF-LK00B-1516-xxxx-yyy, gdzie:

xxxx określa rodzaj wykonania mechanicznego (np. wersja z wałkiem lub z otworem),

yyy określa typ przyłącza elektrycznego (np. złącze boczne lub tylne).

Na stronie internetowej dostępne są przykładowe konfiguracje tych urządzeń (zestawienie poniżej). Warto jednak skonsultować się z nami w przypadku niestandardowych wymagań — możliwe są także inne warianty, jeśli standardowe modele nie pasują do konkretnego zastosowania.
