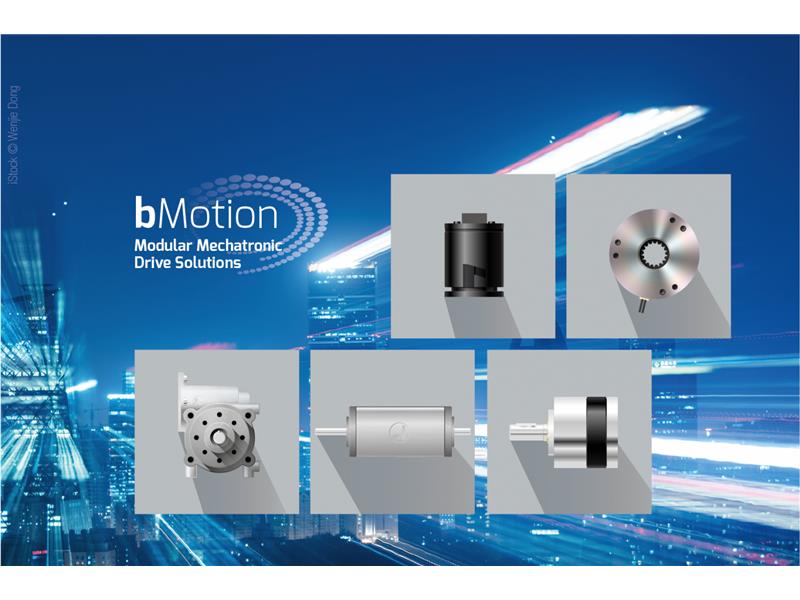

Poszukując odpowiedniego napędu dla konstruowanego urządzenia lub też nowego lepszego rozwiązania chcemy by było ono niezawodne, o bardzo dobrej jakości i najlepiej niedrogie. Nie jest łatwo o dobre połączenie tych trzech cech, jednak firmie Buehler Motor, której WObit jest wyłącznym przedstawicielem w Polsce, udało się to osiągnąć. Warto podkreślić, że technologia w zakresie napędów jest nieustannie rozwijana, co widoczne jest w rozszerzającej się ofercie produktowej. Została ona niedawno wzbogacona o nową modularną platformę bMotion.
Dzięki wprowadzonej przez Buehler Motor modularnej platformy bMotion dobór napędu stał się jeszcze łatwiejszy. W jednym miejscu możliwy jest dobór kompletnego systemu napędowego składającego się z silnika prądu stałego, przekładni, hamulca i enkodera. W oparciu o różnorodność platformy systemy napędowe mogą być łączone z już istniejącymi elementami, zgodnie z wymogami klienta. Co za tym idzie, modyfikacje pod klienta mogą być w dużym stopniu zastąpione przez konfiguracje w oparciu o dostępne komponenty platformy bMotion. Dzięki temu Buehler Motor oferuje doskonałe wsparcie aplikacji i stałe czasy realizacji próbek, części przedseryjnych i części seryjnych.
Maksymalna modularność, łatwość tworzenia kombinacji i duży wybór wstępnie zdefiniowanych wariantów tworzy rozwiązanie napędowe, które jest dopasowane do potrzeb klientów.
Korzyści są odczuwalne już w fazie rozwoju. Zaletą platformy bMotion jest to, że jej użytkownicy zyskują wgląd w szerokie spektrum rozwiązań. Różne napędy w aplikacji klienta można wybrać z jednego źródła. Podobnie dostępne są również kombinacje napędów dla unikalnych wymagań rynku.
Na przykład, istnieje kilka kombinacji napędów drzwi do budynków, które są dostosowane do małych wahań i niskiego momentu obrotowego w celu zabezpieczenia potrzeb klientów. Dostępne są mocne i przyjazne dla środowiska rozwiązania dla rolnictwa, a także trwałe i ciche napędy do zastosowań medycznych. Elastyczność w doborze napędów jest również odpowiednia do zastosowań przemysłowych. Dodatkowo platforma oferuje oszczędności kosztów we wszystkich aplikacjach, w których nie jest wymagana żywotność silnika BLDC.
W ramach platformy bMotion do kombinacji napędowej dostępne są dwa rozmiary silnika prądu stałego (o średnicy 42/52/63 mm), dwa rozmiary przekładni planetarnej, przekładnia ślimakowa, hamulce oraz enkodery. Silniki na napięcie zasilania 12 VDC i 24 VDC mają znamionowy moment bez przekładni to od 18 do 32 Ncm, a prędkość obrotowa wynosi 3100 – 3300 obr./min.

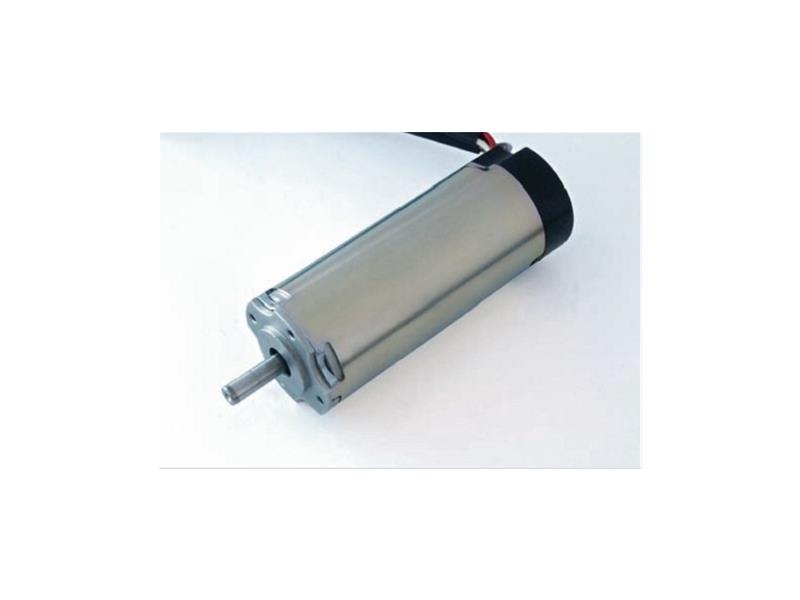

Ciekawym rozwiązaniem proponowanym przez Buehler są także dwa modele silników z komutacją elektroniczną. Pierwszy model 1.25.037.203 o masie 400g ma średnicę Ø40mm. Silnik charakteryzuje się dużą prędkością znamionową 5700 obr./min i dużym momentem 80 mNm. Wał Ø6mm jest osadzony w łożyskach kulkowych. Ze względu na elektroniczną komutację, jakość tych łożysk jest jedynym mechanicznym czynnikiem decydującym o żywotności silnika. Na wale w odstępach co 120stopni rozmieszczone są trzy czujniki Halla, dzięki którym ustalana jest pozycja rotora. Silnik posiada przewód 300mm, który może być wyprowadzony równolegle lub pod kątem prostym w stosunku do osi symetrii napędu.
Poza niezwykle mocnym napędem w tej serii powstał także silnik 1.25.058.401 średnicy Ø60mm. Przy zasilaniu 24VDC pobierany prąd znamionowy ma wartość 7.0A. Osiągalny moment znamionowy wynosi 0,5Nm przy prędkości znamionowej 3000obr./min. Podobnie jak model 203 napęd ma 3 czujniki Halla, które wraz z trzema fazami są wyprowadzone na zewnątrz. Silnik ten posiada dłuższy wał Ø8mm oraz większą masę 2100g.
W zależności od potrzeb napęd może zostać dostosowany do wymagań klienta poprzez montaż enkodera lub hamulca, dostosowanie prędkości obrotowej przez zmianę uzwojenia, a także modyfikację długości wału z obu stron, inne łożyskowanie, dodanie kółek zębatych, czy też dodatkowe uszczelnienie podnoszące stopień ochrony.
Zastosowania
Motoryzacja
Powyższe napędy oraz szeroka oferta silników szczotkowych i BLDC firmy Buehler otwiera szerokie możliwości ich stosowania. Pierwotnym obszarem zastosowań silników jest przemysł motoryzacyjny. Napędy w tej dziedzinie są stosowane do regulacji foteli samochodowych, w tym zagłówków i oparć, do automatyzacji lusterek i szyb samochodowych. Biorą również udział przy sterowaniu rozdziałem napędu w automatycznej skrzyni biegów. Silniki wykorzystywane są także do automatycznego otwierania szyberdachu, bagażnika czy też automatycznej regulacji świateł. Wśród odbiorców napędów do omówionych wyżej rozwiązań są tacy producenci aut jak Audi, Porsche, Ford, Ferrari, GeneralMotors, Volkswagen, BMW, Maybach, Skoda, Lamborghini, LandRover, Renault, Seat, Peugeot, Jaguar, Opel, Toyota czy Volvo.
Przemysł
Wszelkie aplikacje wymagające precyzji oraz skuteczności takie jak przetwarzanie papieru, automatyka przemysłowa czy budownictwo to idealne obszary zastosowań napędów Buehler. W obrębie automatyzacji przemysłu silniki Buehler stosuje się w maszynach drążących, wypalarkach, czy różnego rodzaju obrabiarkach.
Napędy Buehler z powodzeniem stosuje się także w wagach, bankomatach, oraz automatach sprzedażowych z jedzeniem czy napojami. Prócz automatów silniki są wykorzystywane w grillach elektrycznych, czy też w zautomatyzowanych systemach kuchennych. Silniki BLDC ze względu na cichą pracę używanie są w klimatyzatorach oraz w automatycznych roletach zewnętrznych i wewnętrznych do sterowania ułożenia listewek.
Medycyna
Ważnym obszarem zastosowań ze względu na równomierną, cichą i ciągłą pracę silników jest przemysł medyczny. Silniki DC oraz BLDC mogą być stosowane w urządzeniach do rezonansu magnetycznego, zarówno całego ciała, jak i poszczególnych jego części, w tomografii oka. W stomatologii, czy też ginekologii napędy implementowane są w fotelach do ich automatycznej regulacji. Takie dziedziny medyczne jak fizjoterapia czy geriatria, jak również oddziały intensywnej terapii powszechnie wykorzystują łóżka antyodleżynowe czy po prostu łóżka medyczne z automatyczną regulacją, do której mogą być używane napędy Buehler. Duży potencjał ma też protetyka, na przykład niezwykle zaawansowanym rozwiązaniem wykorzystującym różnego rodzaju napędy jest aktywny egzoszkielet służący do wzmocnienia siły mięśni użytkownika. Poza zastosowaniem w medycynie egzoszkielety przygotowywane są do zwiększenia możliwości bojowych żołnierzy czy też w ratownictwie czy budownictwie jako urządzenia wspomagające przenoszenie dużych ciężarów.
Aby uzyskać więcej informacji na temat napędów firmy Buehler zapraszamy do kontaktu ze specjalistami pod numerem : 61 22 27 422 oraz na stronę www.wobit.com.pl.
