Nowość! HCV-E-LD kolumnowe wskaźniki poziomu cieczy z czujnikiem poziomu minimalnego oraz diodami LE

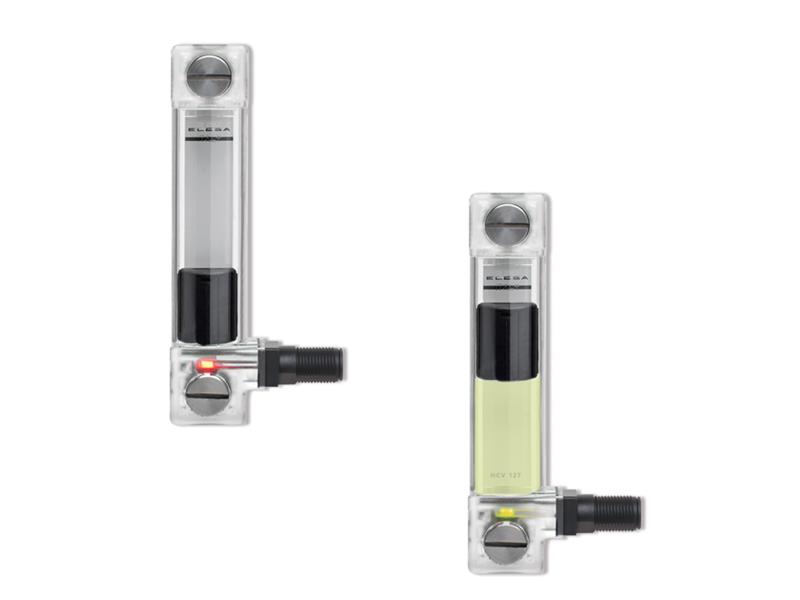

Elesa+Ganter po raz kolejny wprowadziła do swojej oferty produkt wzbogacony o dodatkową funkcjonalność niedostępną do tej pory na rynku. Jest nim kolumnowy wskaźnik poziomu cieczy z czujnikiem poziomu minimalnego HCV-E-LD z wizualną sygnalizacją poziomu minimalnego cieczy, która jest realizowana poprzez wbudowaną diodę LED (rys. 1).

Wskaźnik HCV-E-LD bazuje na sprawdzonej konstrukcji wskaźników z serii HCV i jest on aktualnie dostępny w trzech rozstawach króćców przyłączeniowych (76 mm; 127 mm oraz 254 mm). Korpus wskaźnika jest spawany ultradźwiękowo i wytrzymuje bardzo duże ciśnienia. Podczas testów laboratoryjnych Elesa+Ganter spoiny wskaźników wytrzymały ciśnienie: do 18 bar dla rozmiaru 76 mm i 127 mm oraz 12 bar w przypadku rozmiaru 254 mm. Ponadto wskaźniki mogą pracować w szerokim zakresie temperatur od -30°C do +90°C.

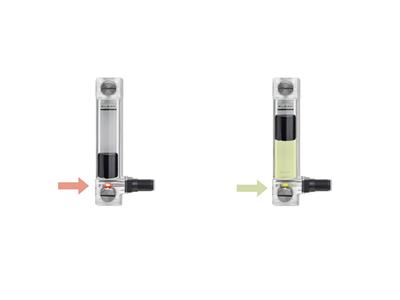

Rys. 1. Wskaźnik poziomu cieczy z czujnikiem poziomu min. i diodą LED HCV-E-LD. Strzałki pokazują umiejscowienie diody LED.

HCV-E-LD jest wyposażony w czujnik minimalnego poziomu cieczy, skonstruowany w taki sposób, aby zagwarantować najniższy możliwy punkt montażu, przez co poziom cieczy, który spowoduje zadziałanie czujnika, może być maksymalnie obniżony. Pozwala to na większą swobodę przy projektowaniu zbiornika. Dodatkowo nad dolnym króćcem przyłączeniowym została umieszczona dioda LED (rys. 1), która świecąc się na kolor czerwony zasygnalizuje spadek poziomu cieczy poniżej minimalnego. W sytuacji, gdy poziom cieczy jest powyżej minimum, dioda świeci się na kolor zielony.

Nowy wskaźnik jest dostępny w wykonaniu ze stykiem normalnie otwartym (NO), co oznacza, że w sytuacji, gdy ciecz jest powyżej poziomu minimalnego, styk pozostaje otwarty, a dioda świeci się na kolor zielony. Spadek poziomu poniżej minimalnego powoduje jedoczesne zamknięcie obwodu oraz zmianę koloru diody LED na czerwony.

Druga wersja, w jakiej dostępny jest opisywany wskaźnik, to styki przełączające. Dla tego wykonania logika zadziałania diody LED jest taka sama, przy czym styk przy normalnym poziomie cieczy w zbiorniku daje sygnał na wyjściu NC, a przy poziomie poniżej minimalnego przełącza się dając sygnał na wyjściu NO.

Zbiorniki np. na olej hydrauliczny, z uwagi na optymalizację przestrzeni w urządzeniu, są czasami umieszczane w miejscach o ograniczonej przestrzeni. Szczególnie do takich zastosowań rekomendujemy nowy wskaźnik HCV-E-LD, który:

• posiada kompaktową konstrukcję;
• jest wyposażony w zdalną kontrolę poziomu minimalnego za pomocą czujnika;
• w przypadku kontroli wizualnej, świecąca się na zielono lub czerwono dioda LED pomoże łatwiej dostrzec spadek poziomu cieczy poniżej minimalnego.

Wspomniane cechy będą szczególnie ważne w mniejszych zbiornikach oraz w nowoczesnych aplikacjach, gdzie kontrola poziomu cieczy ma być możliwa zarówno w sposób wizualny, jak i elektroniczny.

Karty katalogowe opisanych produktów:

• HCV-E-LD – wskaźniki poziomu cieczy z czujnikiem poziomu minimalnego oraz z diodami LED.

W przypadku prowadzenia nowego projektu zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.

Redakcja: Elesa+Ganter Polska

Informacje o pełnej ofercie produktowej znajdują się na stronie: www.elesa-ganter.pl lub w katalogu podstawowym 048 (wersja polskojęzyczna)
