do tworzenia układu zmiany ruchu obrotowego na ruch liniowy
Firma Elesa+Ganter rozszerzyła ofertę grupy „Przeguby, sprzęgła i przekładnie" o nowe nakrętki serii NSF przeznaczone do śrub pociągowych NSL (rys. 1). Nowy produkt zapewnia bezsmarową pracę i cechuje się wysoką odpornością na zużycie. Zastosowane materiały gwarantują, że nakrętki wraz ze śrubami świetnie sprawdzą się w pracy przy dużym zapyleniu, przy zagrożeniu korozją lub w pracy z innymi zanieczyszczeniami powstającymi w procesie produkcyjnym.
„Nowe nakrętki NSF to efekt obserwacji potrzeb naszych klientów. W połączeniu ze śrubami pociągowymi NSL, nakrętki NSF tworzą kompaktowe rozwiązania dające wiele korzyści w trakcie ich eksploatacji. Ze względu na zastosowane materiały wyeliminowano konieczność smarowania, co umożliwia spełnienie najwyższych standardów higieny oraz ogranicza koszty związane z czyszczeniem i konserwacją. Ponadto przy takim rozwiązaniu współpracujące ze sobą śruby i nakrętki znacznie wolniej się zużywają, co w efekcie wydłuża czas pracy mechanizmu." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

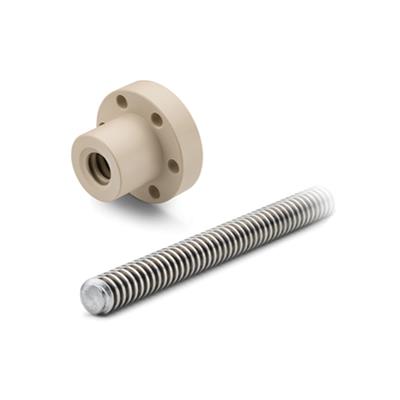

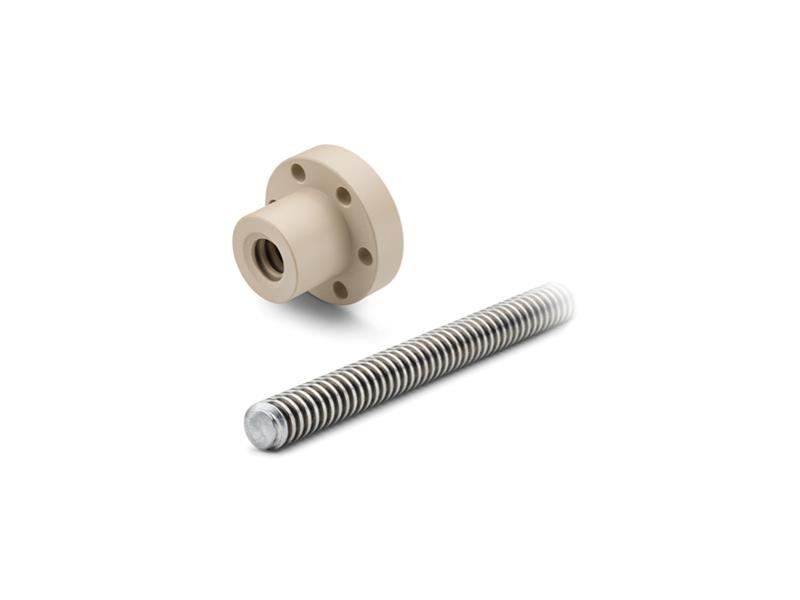

Rys.1. Nakrętki NSF oraz śruby pociągowe NSL
Nakrętki NSF wraz ze śrubami NSL tworzą układ do zmiany ruchu obrotowego na ruch liniowy (Rys. 2). W przemyśle wyróżnić można cztery rodzaje prostych mechanizmów typu „śruba – nakrętka"
• obrót i przesuw nakrętki po nieruchomej śrubie trapezowej;
• przesuw nakrętki wywołany obrotem śruby trapezowej;
• obrót i przesuw śruby trapezowej przy unieruchomionej nakrętce;
• obrót nakrętki trapezowej powodujący przesuw śruby.

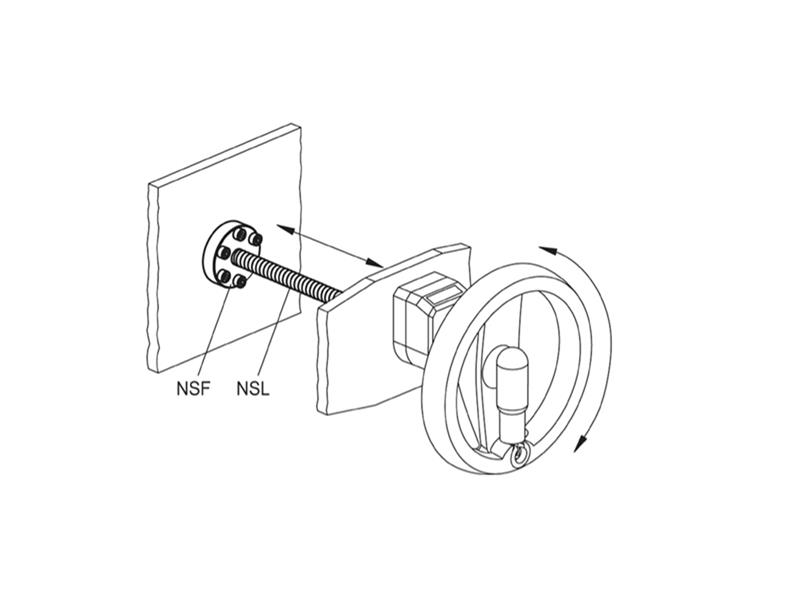

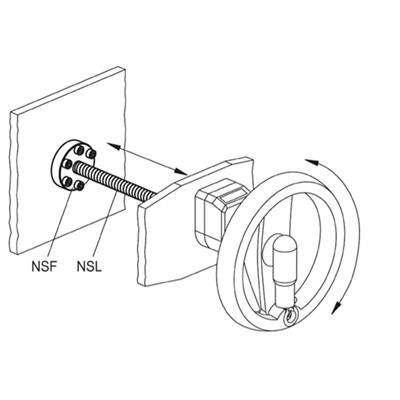

Rys. 2. Układ śruba-nakrętka uzupełniony o koło ręczne i wskaźnik położenia
Nakrętki serii NSF standardowo dostępne są w dwóch wersjach materiałowych, z jednokrotnym prawym gwintem trapezowym oraz kołnierzem montażowym. Materiały wykorzystane do produkcji nakrętek umożliwiają ich ciągłą prace w zakresie temperatur od -40Co do +90Co.
• Typ NSF-W: wykonane są z technopolimeru na bazie poliamidu, samosmarowne w kolorze beżowym (Rys. 3).

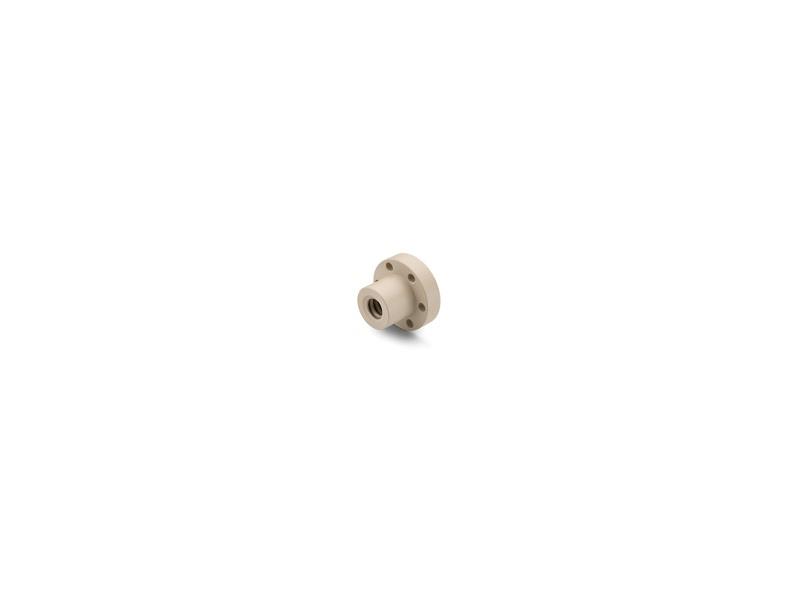

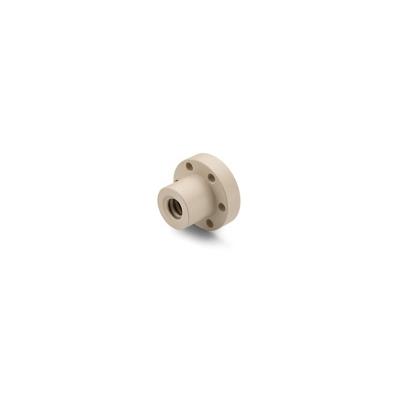

Rys. 3. Nakrętka NSF-W
Do potencjalnych obszarów zastosowań nakrętek NSF-W należą:
– różnego typu nastawy w maszynach pakujących;
– nastawy w maszynach papierniczych;
– regulacja modułów w sprzęcie rehabilitacyjnym;
– regulacja głowic w maszynach do obróbki drewna.
• Typ NSF-F: wykonane z technopolimeru na bazie żywicy acetalowej, samosmarowne, produkowane są z materiałów zgodnych z FDA (FDA EU 10/2011) w kolorze białym (Rys. 4).

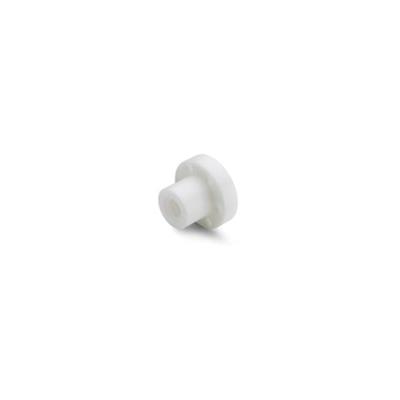

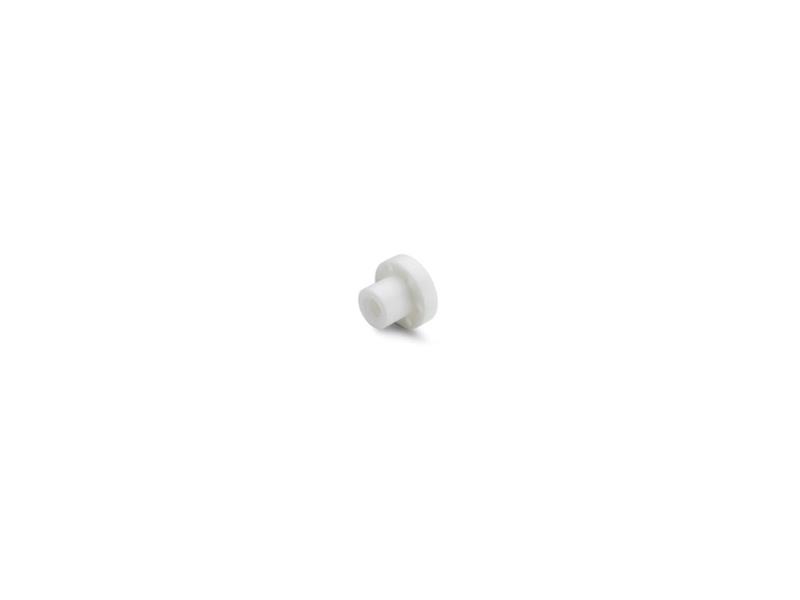

Rys.4. Nakrętka NSF-F
Do potencjalnych obszarów zastosowań nakrętek NSF-F należą różnego typu regulacje i nastawy w:
• sprzęcie medycznym;
• maszynach do produkcji leków w branży farmaceutycznej;
• urządzeniach laboratoryjnych;
• maszynach w branży spożywczej.
Oferowane śruby pociągowe są również dostępne w dwóch wersjach materiałowych: NSL-A wykonanie ze stali oraz NSL-SST wykonane ze stali nierdzewnej AISI 304. Podobnie jak nakrętki NSF, śruby oferowane są z prawostronnym gwintem trapezowym w zakresie od TR10x2 do TR30x6 o długości 1500mm (Rys. 5).

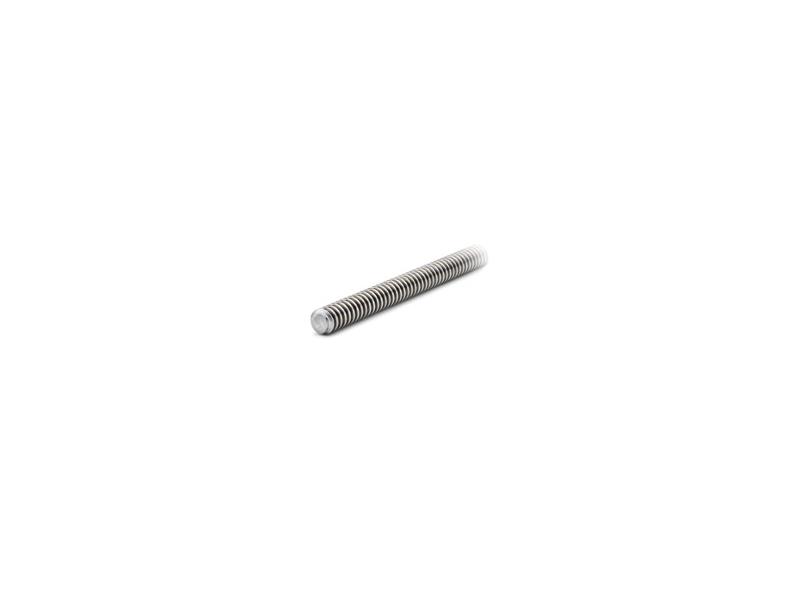

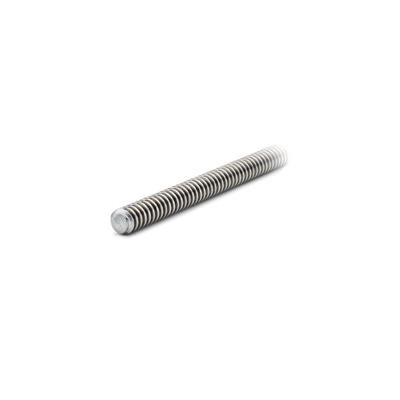

Rys. 5. Śruba pociągowa NSL
Nakrętki NSF oraz śruby pociągowe NSL są dostępne w wykonaniach specjalnych na życzenie:
• nakrętki i śruby z innymi gwintami;
• nakrętki z technopolimeru odpornego na wysoką temperaturę;
• śruby o innych długościach;
• nakrętki i śruby z gwintem lewym;
• nakrętki i śruby z gwintem wielokrotnym.
Podsumowując, główne zalety rozwiązania takie jak: brak smarowania, cicha praca oraz odporność na brud powodują, że nakrętki NSF oraz śruby NSL możemy stosować w bardzo zróżnicowanych warunkach.
Link do stron katalogowej znajduje się poniżej:
• NSF-F Nakrętki do śrub pociągowych | Elesa+Ganter (elesa-ganter.pl)
• NSL-A Śruby pociągowe do NSF | Elesa+Ganter (elesa-ganter.pl)
ELESA+GANTER®
ELESA+GANTER jest spółką joint-venture, stworzoną przez dwóch liderów w branży standardowych elementów maszyn: Elesa S.p.A (Monza, Milano, Italy) i Otto Ganter GmbH & Co. KG (Furtwangen, Germany).
ELESA+GANTER® to ponad 85 000 standardowych elementów i części do maszyn i urządzeń oraz wiele produktów specjalnych wykonywanych pod określone, specyficzne wymagania klienta. Elementy standardowe Elesa+Ganter® łączą w sobie zarówno najwyższą jakość, funkcjonalność, innowacyjność, jak i dbałość o wzornictwo. Potwierdza to ponad 180 patentów i zastrzeżonych wzorów oraz ponad 50 nagród z najbardziej prestiżowych światowych wystaw i konkursów w dziedzinie wzornictwa przemysłowego m.in. „International Forum Design Award", „Compasso d'Oro" w Mediolanie czy „Design Center" w Stuttgarcie. Wszystkie produkty E+G produkowane są zgodnie z normą ISO 9001:2008 oraz normą środowiskową ISO 14001:2004.
Światowa sieć dystrybucji produktów Elesa+Ganter obejmuje 70 krajów.
ELESA+GANTER Polska Sp. z o.o. jest częścią grupy ELESA+GANTER® i zajmuje się dystrybucją produktów rodzimej marki. Wykwalifikowana kadra i magazyn w Polsce gwarantują oprócz najwyższej jakości produktów, doradztwo techniczne u klientów, profesjonalną i szybką obsługę sprzedażową (40 000 elementów E+G dostarczane jest w systemie 24h z magazynu w Polsce).
Więcej informacji o firmie i jej ofercie, katalog produktów, tabele wymiarów, darmowe pliki 2D i 3D do pobrania, a także sklep internetowy znajdują się na stronie: www.elesa-ganter.pl.
Szczegółowe informacje o nowościach i zastosowaniach produktów E+G można także przeczytać w Magazynie dla Konstruktorów na stronie info.elesa-ganter.pl.
