Ochrona antystatyczna w praktyce dzięki strefom EPA

Komponenty czułe na wyładowania elektrostatyczne są dziś standardem w nowoczesnych urządzeniach elektronicznych. Rosnący poziom zaawansowania technologicznego powoduje, że producenci elektroniki coraz częściej muszą mierzyć się z wyzwaniami, których wcześniej nie doświadczali. Wyładowania elektrostatyczne, choć niewidoczne gołym okiem, mogą wyrządzić szkody o długofalowych skutkach – zwłaszcza że nie zawsze ujawniają się od razu.

Natura tego zjawiska sprawia, że osoby pracujące w obszarach produkcji i serwisu rzadko otrzymują bezpośredni sygnał, że coś poszło nie tak. W klasycznym modelu uczenia się przez doświadczenie mamy do czynienia z jasnym sprzężeniem zwrotnym – popełniam błąd, otrzymuję informację, wyciągam wnioski. Tymczasem w przypadku ESD skutki ujawniają się po czasie – często dopiero, gdy produkt trafi do klienta i wraca z reklamacją. Co gorsza, nie sposób wtedy ustalić, kto i kiedy nie dopełnił procedur.

Z tego powodu jedyną skuteczną strategią ochrony jest wdrożenie systemowych rozwiązań – takich, które funkcjonują niezależnie od uwagi czy dobrej woli użytkownika. Mowa tu zarówno o odpowiednim wyposażeniu, jak i procedurach, które są znane i stosowane przez wszystkich zaangażowanych w proces. Choć brzmi to prosto, praktyka pokazuje, że realizacja tego założenia wiąże się z wieloma problemami natury technicznej i organizacyjnej.

Warto zauważyć, że doświadczenie w montażu elektroniki nie zawsze przekłada się na wiedzę o zagrożeniach związanych z ESD. Dlatego nawet firmy obecne na rynku od lat mogą potrzebować wsparcia zewnętrznych ekspertów, zwłaszcza przy wdrażaniu nowych linii produkcyjnych lub modernizacji istniejących rozwiązań.

Jednym z najbardziej doświadczonych partnerów w tym zakresie jest Grupa RENEX – firma od ponad trzech dekad dostarczająca kompleksowe wsparcie dla branży elektronicznej w Polsce i Europie Środkowo-Wschodniej. W ramach działalności swojego CENTRUM TECHNOLOGICZNO-SZKOLENIOWEGO RENEX organizuje szkolenia i wdrożenia z zakresu ochrony ESD, automatyzacji produkcji, ergonomii stanowisk, a także projektowania i wyposażania stref EPA. Równolegle, pod marką REECO, Grupa projektuje i produkuje specjalistyczne wyposażenie: meble antystatyczne, odzież, roboty współpracujące i urządzenia przeznaczone do pracy z komponentami wrażliwymi na wyładowania elektrostatyczne.

Strefa EPA – od koncepcji do wdrożenia

Podstawą każdej skutecznej ochrony ESD jest wydzielenie odpowiedniej przestrzeni – tzw. strefy EPA. To strefa, w której wszystkie powierzchnie, urządzenia, meble i narzędzia spełniają określone parametry elektrostatyczne. Kluczowym z nich jest rezystancja powierzchniowa materiałów – zgodnie z normami powinna mieścić się w przedziale od 10⁶ do 10⁹ Ω, co zapewnia możliwość odprowadzenia ładunku elektrostatycznego w sposób kontrolowany, bez gwałtownego wyładowania.

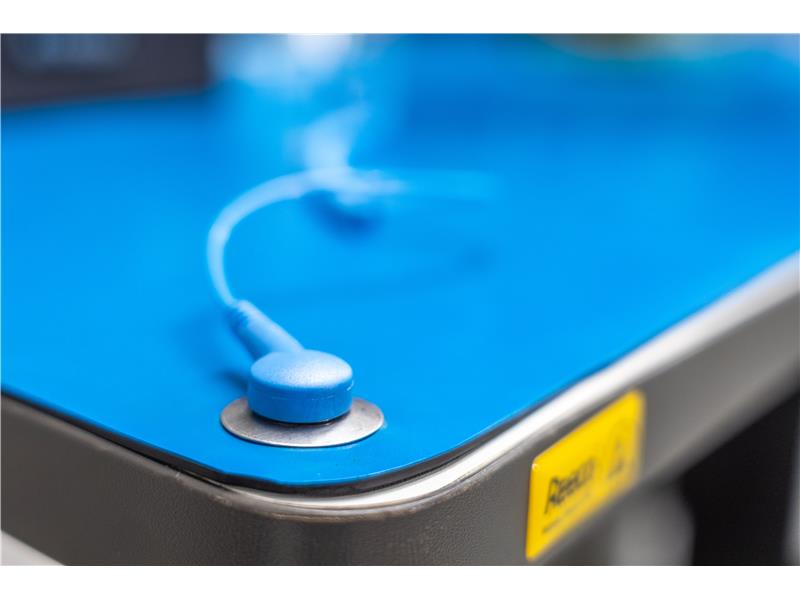

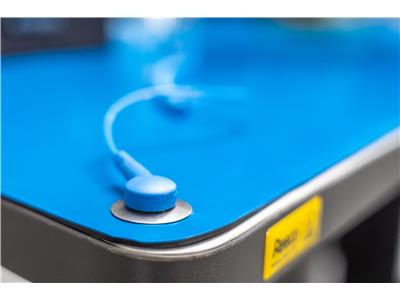

W praktyce oznacza to, że cały obszar produkcyjny, w którym operuje się na komponentach wrażliwych na ESD, musi zostać wyposażony w materiały odpowiedniego typu: od specjalistycznych wykładzin podłogowych, przez blaty robocze, po regały, pojemniki, a nawet krzesła. Każdy z tych elementów musi nie tylko nie generować ładunków, ale także umożliwiać ich bezpieczne rozpraszanie lub odprowadzanie do uziemienia.

Wdrożenie EPA nie sprowadza się jednak do samego zakupu odpowiednich materiałów. Aby strefa spełniała swoją funkcję, potrzebny jest dobrze zaprojektowany system, oparty na analizie rzeczywistych procesów w firmie. I tu pojawia się rola wyspecjalizowanych doradców – takich jak zespół RENEX – którzy pomagają zaplanować, wyposażyć i uruchomić EPA w sposób spójny z profilem produkcji.

Złożoność planowania – więcej niż układ stanowisk

Na pierwszy rzut oka może się wydawać, że wyznaczenie strefy EPA sprowadza się do decyzji o jej lokalizacji i wyposażeniu jej zgodnie z obowiązującymi normami. Rzeczywistość okazuje się jednak bardziej złożona. Do efektywnego zaplanowania EPA niezbędne jest uwzględnienie wielu czynników – zarówno technicznych, jak i organizacyjnych – których na etapie projektowania łatwo nie dostrzec.

W pierwszej kolejności należy oczywiście określić liczbę stanowisk roboczych i przypisanych do nich operatorów. To od tej informacji zależy nie tylko wielkość strefy, ale również ilość materiałów i sprzętu potrzebnego do jej wyposażenia. Niemniej, w praktyce równie istotne okazują się te mniej oczywiste aspekty, takie jak rozmieszczenie innych działów w zakładzie, bliskość pomieszczeń wspólnych czy częstotliwość poruszania się osób postronnych w pobliżu EPA.

Przykładowo – jeśli przez przestrzeń roboczą przechodzą goście lub pracownicy działów niezwiązanych z produkcją, może dojść do sytuacji, w której do strefy dostaną się osoby nieposiadające odpowiednich zabezpieczeń. Dlatego konieczne staje się zaprojektowanie odpowiedniego systemu oznaczeń, ograniczeń dostępu i fizycznego wygrodzenia, który ograniczy takie ryzyko. Może to przybrać formę zwykłych taśm ostrzegawczych, ale również bardziej zaawansowanych rozwiązań – słupków z oznakowaniem lub modułowych wygrodzeń systemowych, np. marki REECO.

Istotne są również punkty wejścia – ich liczba, lokalizacja i sposób obsługi. W większych zakładach niekiedy wyznacza się kilka wejść do jednej strefy EPA, co niesie za sobą konieczność wprowadzenia ujednoliconych procedur dostępu. W takich przypadkach ręczna kontrola przez wyznaczoną osobę nie jest już wystarczająca – dlatego coraz częściej przedsiębiorstwa decydują się na zastosowanie bramek kontroli dostępu.

Bramki kontroli dostępu w strefie EPA

Automatyczne bramki ESD to przykład rozwiązania, które realnie podnosi poziom bezpieczeństwa strefy EPA i jednocześnie odciąża kadrę zarządzającą od konieczności ciągłego monitorowania wejść. Tego typu urządzenia łączą funkcję kontroli fizycznej z testowaniem środków ochrony antystatycznej – umożliwiają wejście do strefy jedynie osobom prawidłowo uziemionym, wyposażonym w sprawną opaskę na nadgarstek oraz buty lub paski ESD.

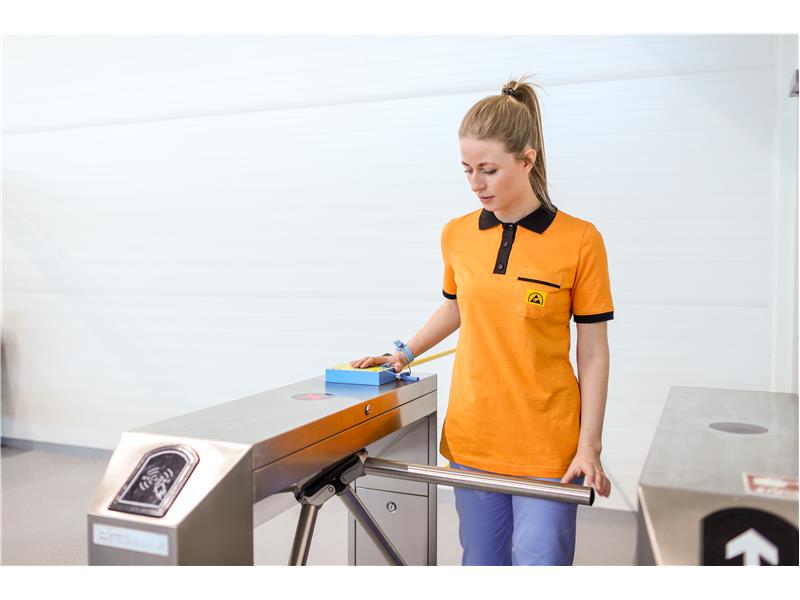

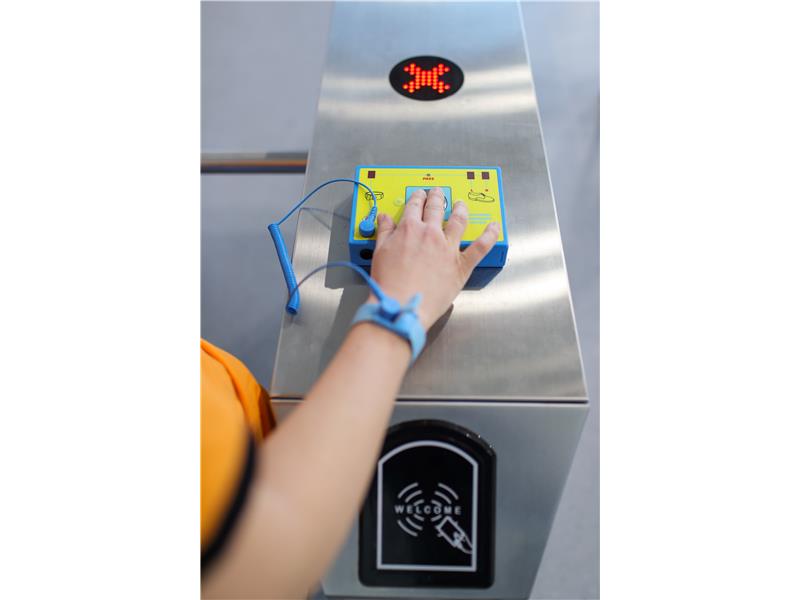

Zasada działania jest prosta: użytkownik staje na płycie przewodzącej, a jednocześnie dotyka punktu pomiarowego lub testera, który weryfikuje spełnienie wymagań ESD. W przypadku pozytywnego wyniku bramka odblokowuje przejście. Gdy któryś z elementów ochrony nie działa poprawnie – np. opaska jest uszkodzona, buty nie zapewniają odpowiedniego kontaktu z podłogą – dostęp zostaje zablokowany, a system informuje użytkownika o konieczności interwencji.

Tego rodzaju kontrola ma istotne znaczenie – pozwala wyeliminować ryzyko wynikające z roztargnienia lub niedopatrzenia. Dzięki bramkom, każde wejście do EPA wiąże się z obowiązkową, szybką i jednoznaczną weryfikacją stanu zabezpieczeń. Jest to szczególnie istotne po przerwach w pracy, kiedy ochrona ESD mogła ulec zabrudzeniu lub przemieszczeniu.

Na rynku dostępne są różne typy bramek – obrotowe, uchylne, skrzydłowe – które mogą być stosowane jako samodzielne stanowiska lub część większego systemu wygrodzeń. Producenci, tacy jak REECO, oferują bramki półautomatyczne zintegrowane z testerami, umożliwiające weryfikację zabezpieczeń w ciągu kilku sekund. Niektóre systemy można dodatkowo zintegrować z rejestracją czasu pracy, systemem przepustek lub audytem ESD – rejestrując każde przejście, przypisując je do konkretnego pracownika i przechowując dane do wglądu dla administratora.

Takie rozwiązanie nie tylko podnosi poziom bezpieczeństwa, ale również pozwala ograniczyć liczbę błędów ludzkich, poprawić kulturę organizacyjną i znacząco ułatwić audyty wewnętrzne oraz zewnętrzne.

Wyposażenie – od stanowisk po systemy transportowe

Odpowiednio zaprojektowana i zabezpieczona strefa EPA to dopiero początek. Kolejnym krokiem jest jej kompleksowe wyposażenie – z uwzględnieniem zarówno stanowisk roboczych, jak i elementów wspierających cały proces produkcji. Na tym etapie szczególnego znaczenia nabiera ergonomia – prawidłowo zorganizowane miejsce pracy to nie tylko wyższy komfort operatora, ale także lepsza wydajność i mniejsze ryzyko popełniania błędów.

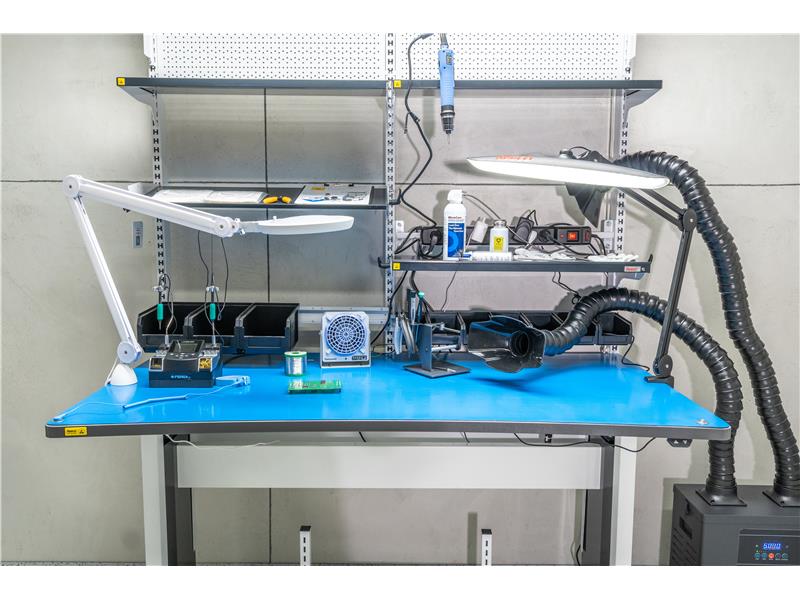

Kluczowym elementem są oczywiście stoły robocze – dostosowane do typu wykonywanych zadań, w pełni zgodne z normami ESD i możliwe do rozbudowy w zależności od potrzeb. Przykładem może być stół REECO Premium Electric z elektrycznie regulowaną wysokością blatu, który pozwala na łatwą zmianę pozycji pracy – z siedzącej na stojącą – bez konieczności przerywania wykonywanych czynności. Uzupełnieniem takiego stanowiska są antystatyczne krzesła, oświetlenie punktowe, ramiona na monitory, uchwyty na narzędzia, a także odciągi i pochłaniacze oparów.

Równie ważne są elementy wspierające przepływ komponentów i wyrobów – regały, wózki, pojemniki transportowe. Wszystkie muszą spełniać wymogi EPA, czyli nie mogą generować ładunków elektrostatycznych, a ich powierzchnie muszą pozwalać na ich rozproszenie. Pojemniki, w których przechowuje się płytki PCB, powinny być wykonane z materiałów przewodzących, a ich powierzchnie gładkie i łatwe do czyszczenia.

Odzież i akcesoria – detale, które mają znaczenie

Jednym z elementów często niedocenianych w projektowaniu ochrony antystatycznej jest odpowiedni dobór odzieży roboczej i akcesoriów. Tymczasem to właśnie pracownik – jako źródło potencjalnego naładowania – stanowi największe ryzyko w strefie EPA. Dlatego tak istotne jest, aby każdy operator wyposażony był w komplet odpowiednio dobranych środków ochrony osobistej.

Podstawą są bluzy i fartuchy ESD – wykonane z materiałów o właściwościach antystatycznych, które nie tylko nie generują ładunków, ale też odprowadzają te powstające naturalnie podczas ruchu ciała. Odzież REECO, produkowana z myślą o pracy w środowisku EPA, dostępna jest w szerokim wyborze fasonów, kolorów i rozmiarów, co pozwala na dobór do indywidualnych potrzeb użytkowników – z zachowaniem wysokiego komfortu i estetyki.

Uzupełnieniem są buty i opaski ESD – często niedoceniane, a mające kluczowe znaczenie. Obuwie musi nie tylko spełniać wymagania ESD, ale także zapewniać trwałość, wygodę i bezpieczeństwo przy pracy w różnych warunkach. Opaski na nadgarstek – przewodowe lub bezprzewodowe – powinny być regularnie kontrolowane pod względem sprawności i stanu technicznego. W tym zakresie pomocne są zarówno indywidualne testery, jak i wspomniane wcześniej bramki.

Warto również pamiętać o rękawiczkach ESD, antystatycznych nakładkach na włosy, osłonach na buty – wszystkie te elementy, choć pozornie drobne, w praktyce wpływają na skuteczność całego systemu ochrony.

Szkolenie – klucz do trwałości systemu

Zarówno projekt, jak i wyposażenie EPA nie będą w pełni skuteczne, jeśli pracownicy nie będą rozumieli, dlaczego system ochrony przed ESD jest tak ważny i jakie są konsekwencje jego nieprzestrzegania. Dlatego integralną częścią każdego wdrożenia powinien być program szkoleniowy – obejmujący zarówno pracowników operacyjnych, jak i osoby odpowiedzialne za nadzór, utrzymanie i audyt systemu.



Grupa RENEX, poprzez działające w jej strukturze Centrum RENEX EEC, prowadzi szkolenia oparte na międzynarodowych standardach IPC. Kurs RTC-01 – dostępny w wersji 8- lub 16-godzinnej – przekazuje nie tylko wiedzę teoretyczną, ale przede wszystkim praktyczne umiejętności pozwalające rozpoznać zagrożenia, stosować zabezpieczenia i reagować w sytuacjach problematycznych. Zajęcia prowadzone są przez doświadczonych instruktorów, z wykorzystaniem nowoczesnego zaplecza technicznego i rzeczywistych przykładów.

Wersja rozszerzona – dedykowana koordynatorom ESD i audytorom – obejmuje również zagadnienia związane z tworzeniem dokumentacji, przeprowadzaniem pomiarów, przygotowywaniem raportów zgodnych z normami, a także utrzymywaniem ciągłości zabezpieczeń w warunkach zmieniających się potrzeb produkcyjnych.

Podsumowanie

Zbudowanie skutecznego systemu ochrony ESD to nie jednorazowe działanie, lecz długofalowy proces – oparty na analizie, planowaniu, wdrożeniu i regularnym utrzymywaniu standardów. Strefa EPA musi funkcjonować jako integralny element środowiska produkcyjnego – powiązany z logistyką, organizacją pracy, zarządzaniem personelem i audytami jakości.

Współczesne rozwiązania – takie jak bramki kontroli dostępu, systemy raportowania, ergonomiczne wyposażenie i kompleksowe szkolenia – pozwalają nie tylko zwiększyć poziom bezpieczeństwa, ale również uporządkować codzienną pracę, zmniejszyć liczbę błędów i budować kulturę jakości w całym zakładzie.

Grupa RENEX, oferując kompleksowe wsparcie – od projektu po wdrożenie i szkolenie – pozwala firmom realizować te cele w sposób efektywny, dopasowany do ich realnych potrzeb. To podejście, które się opłaca – zarówno w krótkim, jak i długim terminie.
