Parametryzacja i sterowanie maszynami CNC

Meble na wymiar, krótkie serie i coraz krótsze terminy realizacji to dziś codzienność większości zakładów stolarskich. Każde zlecenie oznacza inne wymiary, inne okucia i inny rozkrój płyty. Przy takiej zmienności ręczne rysowanie każdego elementu i programowanie maszyny formatka po formatce przestaje się opłacać, bo zajmuje czas technologa i otwiera drogę do błędów. Dlatego coraz więcej producentów mebli sięga po oprogramowanie, które łączy projektowanie z bezpośrednim sterowaniem obróbką CNC.

Parametryzacja – projekt, który dopasowuje się sam

W projektowaniu parametrycznym mebel nie jest zbiorem sztywnych wymiarów, tylko modelem opartym na zależnościach. Szerokość korpusu, grubość płyty, rozstaw półek czy położenie okuć są ze sobą powiązane, więc zmiana jednego parametru automatycznie aktualizuje cały projekt. Zamiast przerysowywać szafę pod nową wnękę, projektant wpisuje nowy wymiar, a program przelicza formatki, otwory i listy elementów. Najlepiej widać to przy kuchniach i meblach skrzyniowych na wymiar, ale też przy frontach, drzwiach czy schodach, czyli wszędzie tam, gdzie powtarzalna konstrukcja ma za każdym razem inne gabaryty. Dobre oprogramowanie do parametryzacji mebli, takie jak TrunCAD, pozwala raz zbudować bazę rozwiązań i wielokrotnie wykorzystywać ją w kolejnych zleceniach.

Od modelu 3D do kodu CNC bez ręcznego programowania

Parametryczny projekt to dopiero połowa drogi. Druga połowa to przełożenie go na instrukcje dla maszyny. Nowoczesne programy, takie jak TrunCAD czy N.CAD, generują kod CNC bezpośrednio z modelu 3D, łącznie z wierceniami, frezowaniem i rozmieszczeniem formatek na płycie w procesie nestingu. Kluczową rolę odgrywa tu postprocesor CNC, który tłumaczy uniwersalny projekt na język konkretnej maszyny. Dzięki temu ten sam projekt można skierować na różne centra obróbcze w zakładzie, a sterowanie maszynami CNC odbywa się na podstawie danych z projektu, a nie ręcznie przepisywanych wartości.

Co zyskuje zakład – mniej błędów, przestojów i poprawek

Najważniejsza zmiana dotyczy roli technologa. Zamiast programować każdy element osobno, nadzoruje on proces i reaguje na wyjątki. Ponieważ dane trafiają z projektu do maszyny bez ręcznego przepisywania, maleje ryzyko pomyłek w wymiarach czy pozycjach otworów, a więc także liczba źle wyciętych formatek i straconej płyty. Symulacja obróbki pozwala sprawdzić program jeszcze przed uruchomieniem maszyny i wychwycić kolizje, zanim staną się kosztownym przestojem na hali. Szybciej powstają też wyceny i listy cięć, co skraca czas od zapytania klienta do rozpoczęcia produkcji.

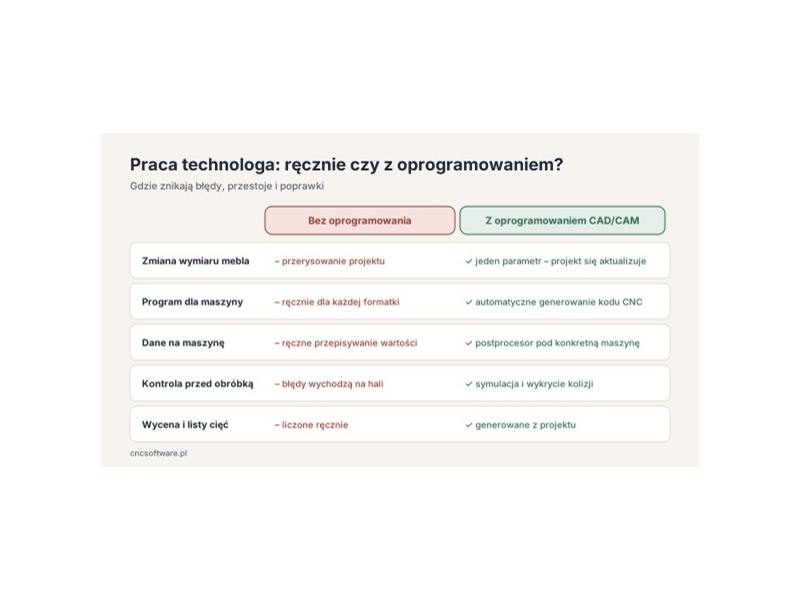

Praca technologa ręcznie i z oprogramowaniem CAD/CAM

Jak wybrać oprogramowanie do parametryzacji i sterowania CNC?

Przy wyborze rozwiązania warto zacząć od własnego parku maszynowego i sprawdzić, czy dostępne są postprocesory dla posiadanych maszyn. Liczą się również integracje z programami projektowymi używanymi w firmie, gotowe biblioteki okuć i płyt oraz możliwość rozbudowy systemu o kolejne moduły wraz z rozwojem produkcji. Równie ważne jak sam program jest wsparcie przy wdrożeniu i szkolenia dla zespołu, bo od nich zależy, jak szybko zakład zacznie korzystać z automatyzacji w praktyce. Firmy takie jak CNC Software Polska, które od ponad dwóch dekad wdrażają oprogramowanie CAD/CAM w zakładach meblarskich i stolarskich, łączą dobór narzędzi z konfiguracją maszyn i opieką powdrożeniową.

Źródła
N.CAD – profil producenta (Cobus Concept), LIGNA: ligna.de/exhibitor/cobus-concept/Q369857
TrunCAD – partnerzy software, Blum: blum.com – TrunCAD
