Platforma Eplan 2025

W najnowszej wersji oprogramowania, Platforma Eplan koncentruje się na zwiększeniu wydajności i użyteczności podczas pracy z oprogramowaniem. Jest to możliwe dzięki szybszej dostępności danych i większej szczegółowości w kluczowych momentach procesu tworzenia schematów, w tym w przeglądzie właściwości, w zarządzaniu urządzeniami za pomocą kodów QR lub obrazów bezpośrednio na symbolu na schematach. Z nowej wersji skorzystają nie tylko inżynierowie elektrycy, ale także specjaliści od budowy rozdzielnic, szaf sterowniczych, produkcji i serwisu.

Oto przegląd najważniejszych funkcji:

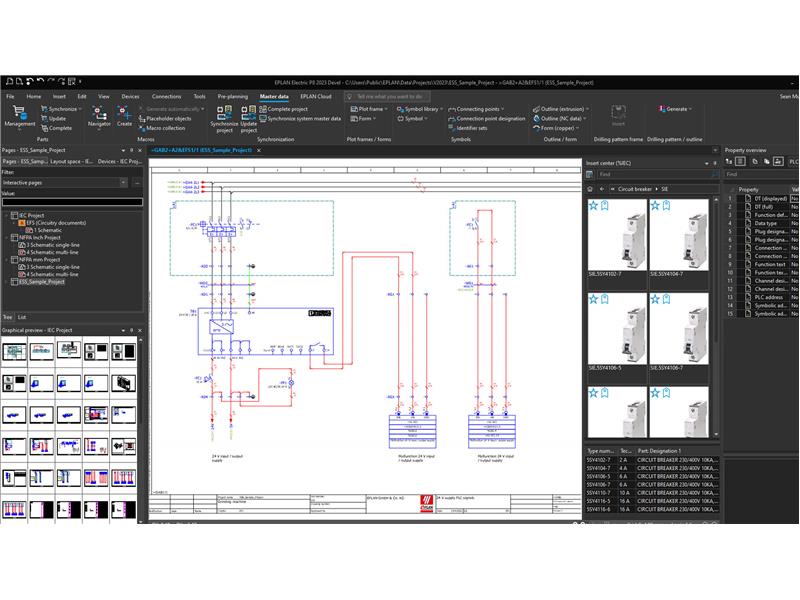

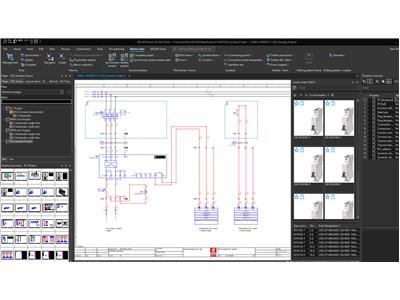

Podgląd makr w zarządzaniu artykułami
Nowa wersja Platformy Eplan 2025 wspiera swoich użytkowników w procesie projektowania za pomocą nowego podglądu makr w zarządzaniu artykułami. Oprócz obrazów już dostarczonych w aktualnej wersji, dostępne są także dalsze informacje o urządzeniu, takie jak model 2D, układ obudowy 3D i makra schematów. Inżynierowie mogą zobaczyć na pierwszy rzut oka, które dane i makra są zdefiniowane, na przykład dla silnika, bez konieczności przechodzenia przez menu właściwości.

Wyświetlanie właściwości charakterystycznych dla komponentów
Różne typy komponentów, takie jak kable, przewody lub zaciski, mają oczywiście różne właściwości, które definiują dany komponent i które są niezbędne przy planowaniu projektu. W nowej wersji oprogramowania Eplan 2025 te specyficzne dla komponentu właściwości są dostępne natychmiast po kliknięciu na dany komponent i to nie tylko w przeglądzie właściwości, ale także w zarządzaniu urządzeniami. Wyświetlane informacje są w pełni konfigurowalne i mogą być definiowane indywidualnie dla każdego typu komponentu.

Nowy Nawigator komentarzy
W Platformie Eplan 2025 na pasku wstążki dostępny jest nowy Nawigator komentarzy PDF, który ułatwia współpracę między projektantami i wprowadzanie poprawek na schematach. Użytkownicy tego elementu współpracy dodatkowo korzystają z dalszych ulepszeń Nawigatora komentarzy, w tym opcji dodawania własnych komentarzy, list zadań do wykonania i aktualizacji statusu. Wskazówka: Dzięki Eplan eView możesz realizować nieograniczoną i opartą na rozwiązaniach chmurowych współpracę, w tym rozbudowaną funkcjonalność redliningu i greenliningu.

Obrazy i kody QR dołączone do symboli
Dzięki najnowszej wersji oprogramowania Eplan 2025 możesz sprawić, że Twoje projekty będą bardziej kolorowe, dzięki obrazom kontekstowym i kodom QR, które możesz połączyć z symbolami i umieścić bezpośrednio na nich. Dzięki linkowi obraz automatycznie dostosowuje się do wszelkich zmian wprowadzonych na schematach. Co więcej, połączony kod QR oferuje większy zakres danych i już samo jego zeskanowanie prowadzi bezpośrednio do instrukcji instalacji i informacji serwisowych. Pomaga to w szybszym zrozumieniu schematów przez działy niższego szczebla i umożliwia szybsze wykonywanie zadań związanych z produkcją, uruchomieniem i serwisem.

Mechaniczne prowadzenie kabli
Zależności między kablami i komponentami, na przykład z przekładnikiem prądowym, są automatycznie wyświetlane w nowej wersji Eplan Electric P8 i przenoszone do list połączeń lub okablowania. Oznacza to, że można teraz uniknąć czasochłonnych pętli korekcyjnych spowodowanych brakującymi kablami. Mechaniczne połączenie kablowe jest również dostępne do budowy rozdzielnic i szaf sterowniczych w Eplan Pro Panel. Oprogramowanie automatycznie rozpoznaje zależności między komponentami i kablami i prowadzi kabel przez dany komponent bez konieczności ręcznej interwencji.

Krok dalej w okablowaniu maszyn. Prawidłowe definiowanie prefabrykowanych kabli w Eplan Electric P8 i ich precyzyjne okablowanie wirtualnie za pomocą Eplan Cable proD
Kable prefabrykowane są często preferowaną metodą wyboru służącą do okablowania maszyn. Największe wyzwanie polega na prawidłowym zdefiniowaniu ich na schematach oraz obliczeniu odpowiednich długości kabli. Eplan znalazł skuteczne rozwiązanie dla obu tych kwestii w nadchodzącej wersji. Ulepszenia w Eplan Electric P8 w połączeniu z nowym rozwiązaniem Eplan Cable proD sprawiają, że okablowanie maszyn staje się dziecinnie proste. Eplan Cable proD, to nowy produkt dostępny od lata tego roku, służy jako interfejs pomiędzy modelem 3D z systemów MCAD a odpowiednimi informacjami o okablowaniu z programu Electric P8. Umożliwia precyzyjne zdefiniowanie, poprowadzenie i zamówienie kabli o odpowiedniej długości.

Bezpośrednio do gotowej listwy zaciskowej. Interfejs pomiędzy EPLAN Pro Panel i ClipX Engineer firmy Phoenix Contact
W najnowszej wersji Eplan 2025 wymiana danych w inżynierii szaf sterowniczych z Eplan stała się bardzo prosta w odniesieniu do zacisków firmy Phoenix Contact. Nowy interfejs ClipX Engineer umożliwia użytkownikom importowanie kompletnych listew zaciskowych z Eplan Pro Panel do aplikacji Phoenix Contact. ClipX Engineer automatycznie sprawdza zacisk, w razie potrzeby zaznacza nieprawidłowe i dodaje brakujące komponenty i przesyła gotową listwę zaciskową z powrotem do programu Eplan Pro Panel. Oznacza to, że listwy zaciskowe firmy Phoenix Contact mogą być prawidłowo zaprojektowane od samego początku, z uwzględnieniem wszystkich niezbędnych komponentów, co pozwala uniknąć wielu błędów.
