Jednym z przykładów zabezpieczenia procesu sterowania przed awarią jest zastosowanie dwóch równoległych obwodów regulacji. Idealnie w takich aplikacjach sprawdzają się wielokanałowe regulatory MultiCon. W przypadku problemów w jednej pętli, drugi automatycznie przejmuje kontrolę, zapewniając ciągłość sterowania. Taki system jest zastosowany u jednego z naszych klientów z branży spożywczej, gdzie znacznie zredukowano niebezpieczeństwo poważnej usterki, powodującej straty produkcyjne.
W aplikacji pracują dwa modele: CMC-99-PS32/ACM/R45/E/D8-001
Wejścia sygnałowe
Moduł D8 zawiera 8 wejść cyfrowych, które odbierają sygnały z sygnalizatorów poziomu minimalnego i czterech - poziomu maksymalnego w zbiorniku z półproduktem.
Wyjścia sterujące
Moduł wyjść przekaźnikowych rejestratora głównego R45 reguluje pracę czterech pomp napełniających zbiorniki.
Komunikacja
Regulatory połączone są w sieci Modbus.
Konfiguracja

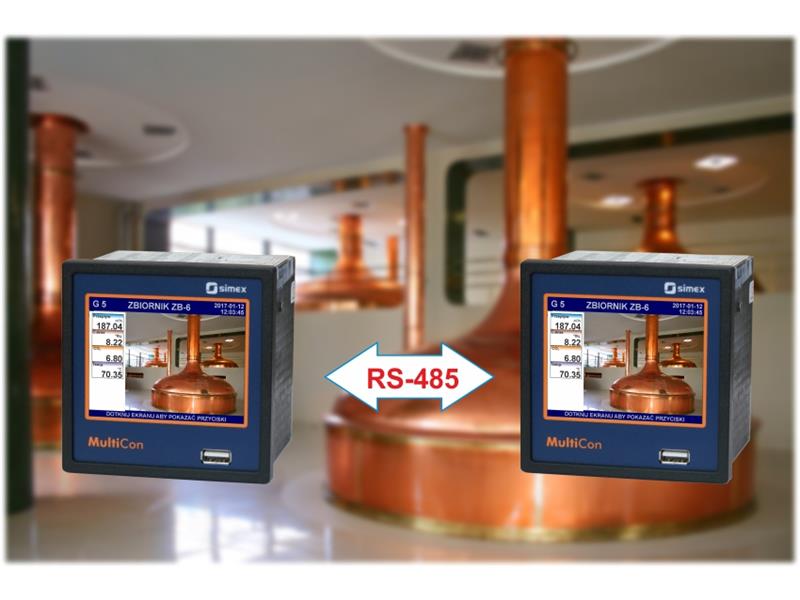

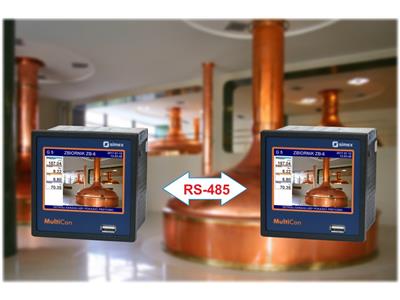

Jeden z MultiCon'ów pełni funkcję regulatora głównego. Drugi, zasilany z niezależnego źródła, włączony w obwód sterowania w ten sam sposób, przez cały czas wysyła ramki zapytań za pośrednictwem protokołu Modbus. Brak odpowiedzi jest interpretowany jako uszkodzenie pierwszego sterownika. W tej sytuacji MultiCon zapasowy automatycznie przejmuje funkcje
regulatora, zapewniając ciągłość procesu.
- Autor:
- SIMEX Sp. z o.o.
- Źródło:
- https://www.multicon24.eu/pl/zastosowania/redundancja-w-sterowaniu-procesem
- Dodał:
- SIMEX Sp. z o.o.
