MultiCon i zdalna akwizycja danych

Seria urządzeń MultiCon daje możliwość rejestracji wielu sygnałów - bezpośrednio z wbudowanych wejść pomiarowych oraz z zewnętrznych modułów rozproszonych po obiekcie. Przykładem takiej aplikacji jest monitorowanie poziomu maksymalnego w trzydziestu dwóch zbiornikach z alkoholem etylowym.

W aplikacji pracuje model: CMC-141-PS32/E/S24/S8/E-1B1 we współpracy z modułami wejść binarnych SIN-8

Wejścia sygnałowe:

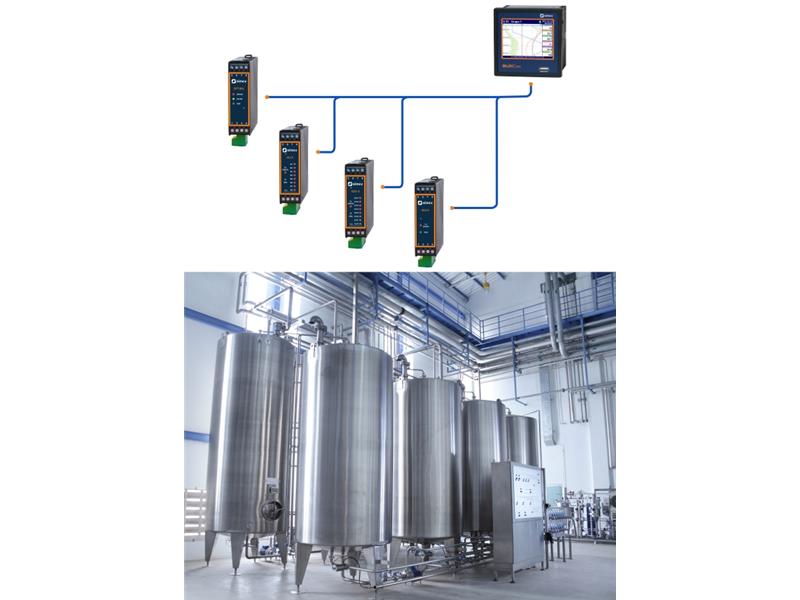

W tej aplikacji zastosowano cztery zewnętrzne moduły SIN-8. Każdy moduł zawiera 8 wejść dwustanowych, które służą do odbierania sygnałów z 32 sygnalizatorów poziomu umieszczonych w zbiornikach. Moduły SIN-8 komunikują się z rejestratorem CMC-99 za pośrednictwem interfejsu RS-485 Modbus RTU.

Wyjścia sterujące:
Wbudowane w rejestrator CMC-141 trzydzieści dwa wyjścia typu SSR (S24 i S8) podłączone są do zewnętrznego systemu sterowania. Każde wyjście duplikuje stan sygnalizatora poziomu w poszczególnych zbiornikach.

Konfiguracja:
Rejestrator CMC-141 odbiera sygnały ze wszystkich wejść modułów SIN-8 i rejestruje ich stan w wewnętrznej pamięci. Zarejestrowane dane są pobierane poprzez port USB umieszczony na froncie urządzenia. Użytkownik ma bezpośredni podgląd na dane procesowe lokalnie na wyświetlaczu rejestratora.
