W jaki sposób zawiasy CFSW zapewniają SIL3? Case study firmy DISKUS

W dzisiejszych czasach nowoczesne urządzenia przemysłowe mają za zadanie nie tylko skutecznie wykonywać swoją pracę, ale również zapewniać bezpieczeństwo w codziennym użytkowaniu. Przykładem takiego podejścia jest urządzenie: ProDevice DGX03, które służy do niszczenia nośników danych, takich jak: dyski twarde, SSD oraz telefony. Maszyna ta została zaprojektowana i wyprodukowana przez naszego klienta – firmę DISKUS Polska z myślą o pracy w firmach i instytucjach, gdzie bezpieczeństwo i pewność zniszczenia nośnika mają kluczowe znaczenie (Rys 1).

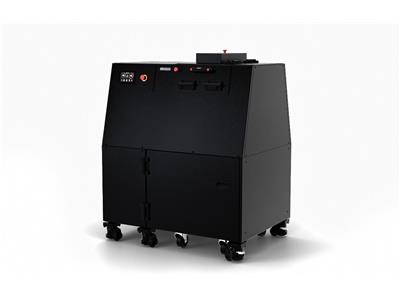

Rys. 1 Niszczarka ProDevice DGX03 od firmy DISKUS

Wyzwanie klienta – czyli jak zapewnić pełne bezpieczeństwo operatora przy pracujących mechanizmach tnących niszczarki DGX03?

Podczas pracy niszczarki ProDevice DGX03 wewnątrz urządzenia działają mechanizmy tnące, stąd szczególnie ważne jest zapewnienie bezpieczeństwa operatorowi. Założeniem projektantów było zaprojektowanie maszyny w ten sposób, aby odciąć dostęp do mechanizmów tnących w trakcie jej pracy. Właśnie dlatego istotną rolę odgrywają drzwi serwisowe przez które wyciągane są kosze ze zmielonymi resztkami nośników oraz klapy wrzutowe, gdzie wkładane są nośniki danych. Każde ich otwarcie musi natychmiastowo zatrzymać pracę urządzenia, aby wyeliminować ryzyko wypadku.

Aby zapewnić maksymalne bezpieczeństwo w niszczarce DGX03 zastosowano zawiasy z wyłącznikiem bezpieczeństwa CFSW wyprodukowane przez Elesa+Ganter, które łączą w sobie dwie funkcje – klasycznego zawiasu oraz elementu odpowiedzialnego za bezpieczeństwo (Rys. 2 i 3).

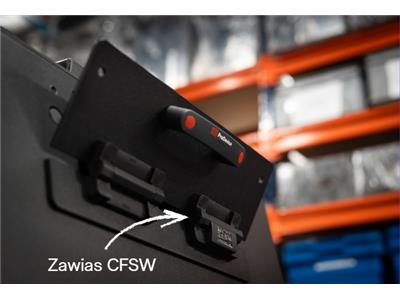

Rys. 2 Klapa wrzutowa z zawiasem CFSW i CFMW

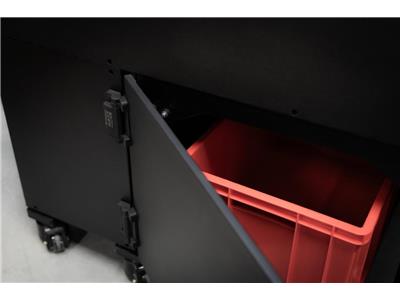

Rys. 3 Drzwi serwisowe z zastosowaniem zawiasów CFSW i CFMW

Zawiasy CFSW nie są zwykłymi zawiasami. W ich wnętrzu znajduje się wbudowany wyłącznik bezpieczeństwa, który „rozpoznaje" czy drzwi lub klapa są zamknięte. Gdy tylko operator spróbuje je otworzyć, zawias natychmiast wysyła sygnał do systemu sterowania maszyny i powoduje zatrzymanie pracy urządzenia. Dzięki temu nie ma możliwości, aby niszczarka ProDevice DGX03 pracowała przy otwartych drzwiach lub klapie wrzutowej. Jest to rozwiązanie proste w działaniu i bardzo skuteczne (Rys. 4)

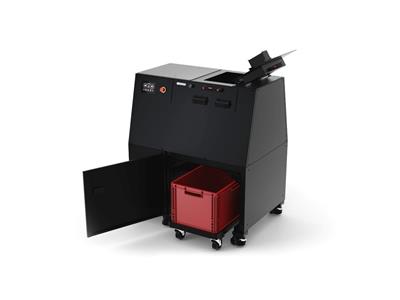

Rys. 4 Niszczarka ProDevice DGX03 – drzwi serwisowe i klapy wrzutowe

Jak spełniono rygorystyczne wymagania bezpieczeństwa SIL3 w niszczarce DGX03?

Zastosowanie zawiasów CFSW było szczególnie ważne, ponieważ urządzenie DGX03 musi spełniać bardzo wysokie wymagania bezpieczeństwa określane jako SIL3. W praktyce oznacza to jeden z najwyższych poziomów bezpieczeństwa i skrajnie niskie ryzyko ich awarii.

Zobacz film pokazujący funkcjonalności zawiasów CFSW

SIL (Safety Integrity Level) to poziom określający, jak bardzo niezawodna musi być funkcja bezpieczeństwa w systemie.

Skala obejmuje cztery poziomy:

• SIL 1 – najniższy poziom redukcji ryzyka
• SIL 2
• SIL 3
• SIL 4 – najwyższy poziom (stosowany głównie w przemyśle procesowym, kolejowym, energetyce).

Im wyższy poziom SIL, tym:

• mniejsze dopuszczalne prawdopodobieństwo niebezpiecznej awarii,
• wyższe wymagania projektowe,
• bardziej rygorystyczne komponenty i architektura systemu.

Aby osiągnąć bezpieczeństwo na poziomie SIL3 nie wystarczą standardowe czujniki ani zwykłe wyłączniki krańcowe. Konieczne jest zastosowanie sprawdzonych i certyfikowanych komponentów, które działają pewnie i powtarzalnie w każdej sytuacji. Zawiasy CFSW spełniają te wymagania między innymi dzięki zdublowanemu układowi styków, składającemu się z dwóch niezależnych kanałów ze stykami (normalnie otwartymi i normalnie zamkniętymi). Zastosowanie dodatkowo jednostki bezpieczeństwa CN-SFT do układów bezpieczeństwa kategorii 3 i 4 umożliwia dodatkowo stałe monitorowanie wyłącznika bezpieczeństwa. Taka konstrukcja układu bezpieczeństwa pozwala na natychmiastowe wykrycie uszkodzeń, takich jak sklejenie styku lub przerwa w obwodzie i w razie nieprawidłowości wymusza bezpieczne zatrzymanie urządzenia. Wykorzystanie zawiasów CFSW zapewnia wysoki poziom bezawaryjności i niezawodności działania, potwierdzony spełnieniem wymagań bezpieczeństwa na poziomie SIL3.

Prostsza konstrukcja i mniejsze ryzyko awarii

Dodatkową zaletą w/w rozwiązania jest jego trwałość i odporność na trudne warunki pracy. Zawiasy CFSW posiadają klasę szczelności IP67, co sprawia że są szczelne i odporne na kurz oraz wilgoć. Jest to bardzo istotne w urządzeniach przemysłowych pracujących intensywnie przez wiele godzin w różnych warunkach. Dzięki zastosowaniu zawiasu z wyłącznikiem bezpieczeństwa CFSW w parze z komplementarnym zawiasem CFMW nie trzeba montować osobnych czujników lub dodatkowych elementów, co upraszcza budowę maszyny i zmniejsza ryzyko usterek (Rys. 5).

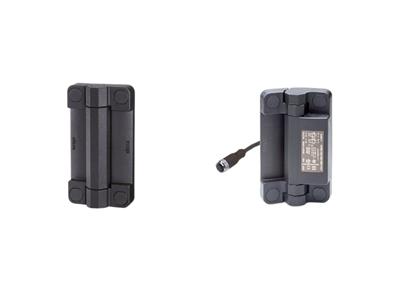

Rys. 5 Zawias z wbudowanym wyłącznikiem bezpieczeństwa CFSW i zawias komplementarny CFMW

Podsumowując, dwoje drzwi serwisowych i trzy klapy wrzutowe w ProDevice DGX03 nie są tylko elementami obudowy, ale aktywną częścią systemu bezpieczeństwa, który chroni operatora przed dostępem do niebezpiecznych stref pracy maszyny.

Wdrożenie zawiasów CFSW firmy Elesa+Ganter w urządzeniu ProDevice DGX03 jest dowodem na to jak nowoczesne podejście do projektowania maszyn łączy prostotę obsługi z bardzo wysokim poziomem bezpieczeństwa. Dzięki temu niszczarka DGX03 jest nie tylko wydajnym urządzeniem do niszczenia nośników danych, ale również maszyną zaprojektowaną z myślą o ochronie ludzi, co ma istotne znaczenie w środowisku przemysłowym o podwyższonych wymaganiach bezpieczeństwa.

Linki do kart katalogowych:

• Zawias z wbudowanym wyłącznikiem bezpieczeństwa CFSW
• Zawias komplementarny CFMW
