Precyzyjne zatrzymanie elementu i jego zabezpieczenie jest kluczowe w wielu dziedzinach przemysłu, zwłaszcza teraz, gdy wykorzystuje się coraz szybsze i mocniejsze napędy. Bezpieczeństwo maszyn i operatorów w prosty a zarazem pewny sposób można zagwarantować stosując wytrzymałe i niezawodne zaciski i elementy hamujące.
W ofercie firmy WObit dostępne są produkty niemieckiej firmy Zimmer GmbH, która już od ponad trzydziestu lat rozwija technologię elementów zaciskowych i hamujących gwarantując najwyższą jakość. W zależności od potrzeb dostępne są zaciski w wykonaniu z mocowaniem ręcznym lub ze sterowaniem pneumatycznym, hydraulicznym bądź elektrycznym.

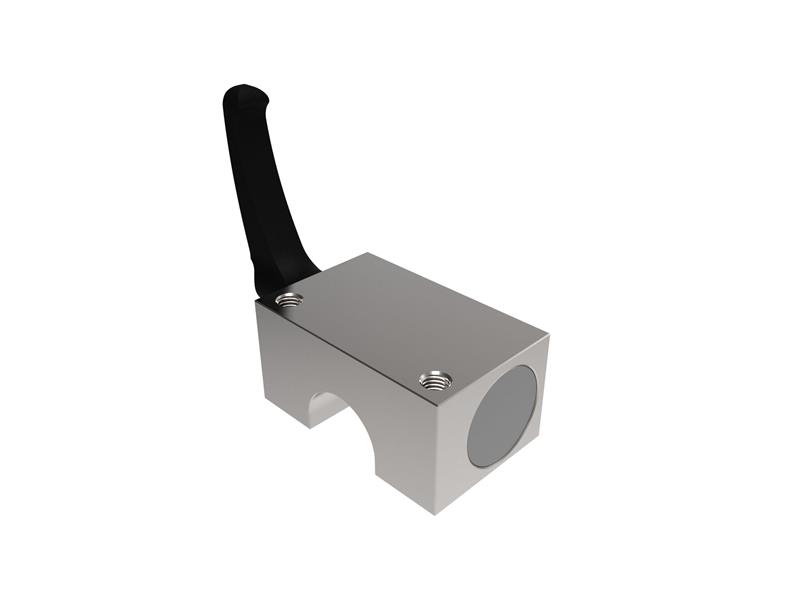

Najprostszym technicznie rozwiązaniem są zaciski ręczne. Dostępne są trzy serie produktów służące do zastosowania na prowadnicach standardowych, miniaturowych oraz prętowych.
Zaciśnięcie następuje za pomocą dźwigni. Elementy ściskające są symetrycznie zaciskane bądź na szynie bądź wokół osi prowadnicy (w zależności od serii), co zapewnia równomierny rozkład siły. Ten rodzaj zacisków jest bardzo dobrym rozwiązaniem we wszystkich aplikacjach, w których nie ma potrzeby natychmiastowego hamowania i działania, natomiast kluczowe jest precyzyjne mocowanie.

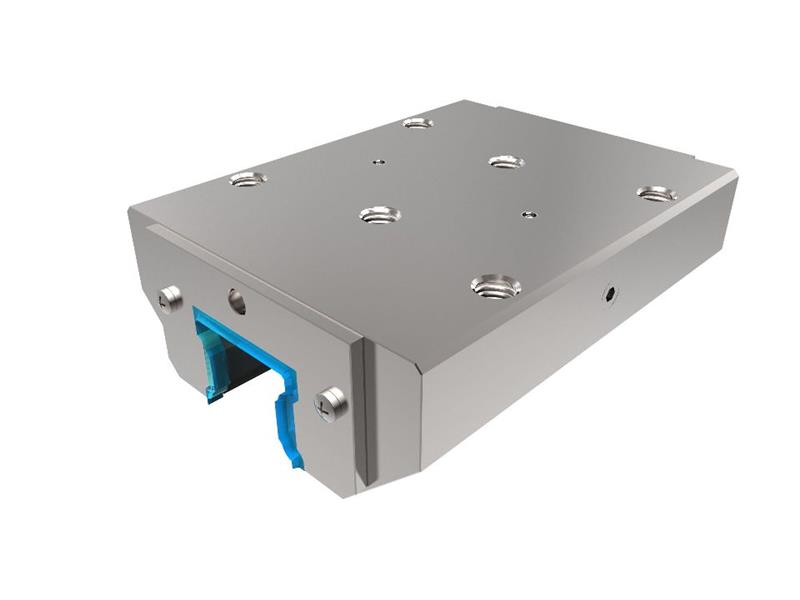

W przypadku większych układów oraz maszyn wykorzystujących w swojej konstrukcji olej praktycznym rozwiązaniem są hydrauliczne zaciski i elementy hamujące. Dzięki dużej powierzchni kontaktowej (pokrytej specjalną okładziną hamującą) elementy te pozwalają na uzyskanie dużej sztywności osi.
Olej działa poprzez mechanizm tłokowy na szynę. Sprężyna zapewnia wstępne napięcie układu a technologia ciśnieniowej membrany gwarantuje pewność działania. Wśród zacisków hydraulicznych warto zwrócić uwagę na serię KBHS, w której hydrauliczny system hamujący wykorzystuje sprężynę magazynującą energię. Działanie tego systemu opiera się na zasadzie dźwigni. Wstępny naciąg w przypadku spadku ciśnienia zapewniają odpowiednie sworznie. Przy wykorzystaniu ciśnienia 150 bar można uzyskać siłę 400000N.
Klasycznymi elementami ściskającymi produkcji firmy Zimmer są pneumatyczne zaciski i elementy hamujące. Charakteryzują się one przede wszystkim zwartą i solidną obudową oraz wytrzymywaniem dużej siły nacisku a także precyzyjnym mocowaniem. Duże doświadczenie konstruktorów pozwoliło na rozwinięcie kilku serii produktów dostosowanych do różnorodnych aplikacji.
Dzięki kompaktowej konstrukcji zaciski pneumatyczne np. z serii MK bardzo dobrze sprawdzą się w miejscach o ograniczonej przestrzeni zabudowy, gdzie wymagana jest duża siła trzymania. Przykładowo można je zastosować aby zatrzymać stół napędzany silnikiem elektrycznym, w przypadku utraty zasilania zapewniając bezpieczeństwo i niezawodność działania maszyny. Innym ciekawym miejscem do implementacji tych zacisków są układy wieloosiowe. Zastosowanie zacisku pozwala na pewne zablokowanie wybranej osi, niezależnie od napędu.

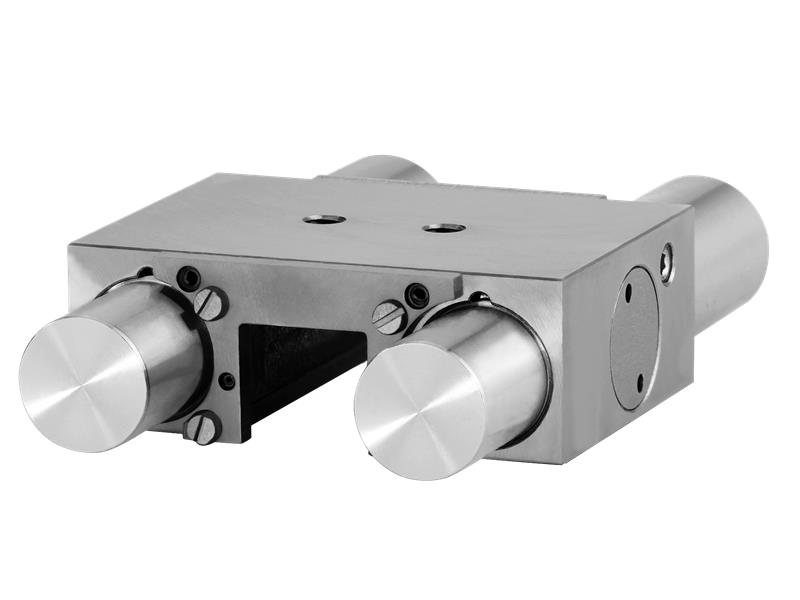

Interesującą serią zacisków pneumatycznych jest seria MB bazująca na podwójnie efektywnej, klinowej przekładni z impulsowo ładowaną energią do zaciskania i hamowania. Szczególną cechą tej serii jest posiadanie trzech tłoków połączonych liniowo. Taka konstrukcja pozwala na użycie silniejszego impulsu przy niższym ciśnieniu w porównaniu do najprostszej serii. Największy zacisk pozwala udźwignąć siły dochodzące do 3800N. Seria MB jest zaprojektowania do hamowania prowadnic liniowych. Dzięki specjalnemu materiałowi umieszczonemu w warstwie kontaktowej z prowadnicą, nie jest ona narażona na uszkodzenia.
Przy wykonywaniu precyzyjnych elementów często zachodzi potrzeba stabilnego utrzymania określonej pozycji. Z myślą o tym została zaprojektowana seria zacisków dla miniaturowych prowadnic o rozmiarach od 5 do 20. Obwiednie zacisków są ruchome, dlatego też nie ma transferu siły pomiędzy poszczególnymi elementami konstrukcji. Asymetryczna konstrukcja umożliwia szeroki ruch po jednej stronie. Umożliwia to także połączenie poszczególnych elementów mechanicznych przy wykorzystaniu tarcia.
Poza zaciskami pneumatycznymi przeznaczonymi dla prowadnic liniowych dostępne są zaciski do prowadnic prętowych charakteryzujące się krótkim czasem reakcji. Seria RBPS jest oparta na systemie klinowania przekładni i umożliwia hamowanie i zaciskanie bez ciśnienia. Hamowanie osiągane jest na krótkim odcinku drogi w czasie mniejszym niż 30ms. Kompaktowa konstrukcja umożliwia zamontowanie na wałach o średnicy od 10 do 60, pracę z siłą do 60000N oraz pneumatyczne otwarcie przy ciśnieniu 4 bar.

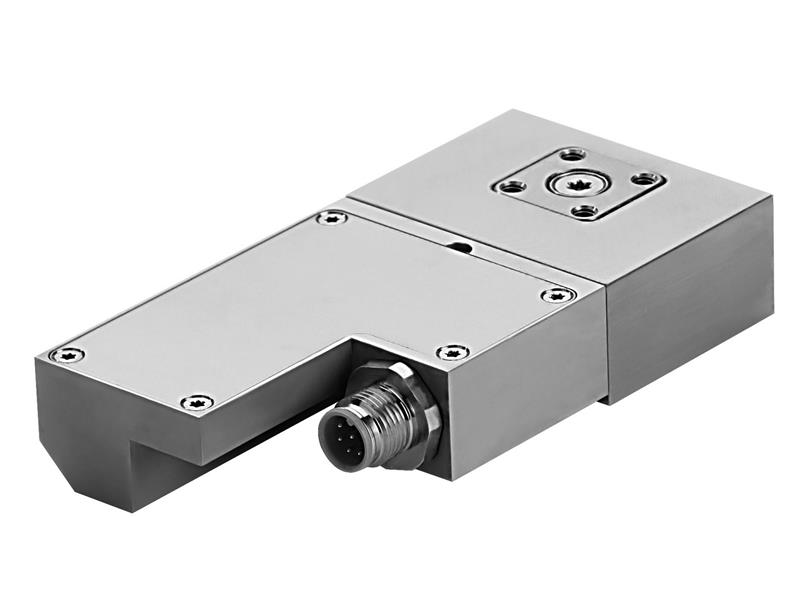

Elektryczny sposób generowania siły zaciskającej wykorzystują zaciski z serii MKE. Zaciski z tej serii umożliwiają otwieranie lub zamykanie przez podawanie napięcia. Mogą być stosowane w maszynach, w których istnieje potrzeba automatycznego blokowania jakiegoś elementu, a nie posiadają one złożonych systemów hydraulicznych czy pneumatycznych. Zaciski z serii MKE mogą służyć również do zabezpieczania elementów w przypadku spadku ciśnienia w układach hydraulicznych/pneumatycznych.
Zastosowanie zacisków czy innych elementów hamujących produkcji firmy Zimmer jest gwarancją bezpieczeństwa urządzeń, zwłaszcza w układach wieloosiowych czy też aplikacjach pionowych. Odpowiednio dobrane, wysokiej jakości materiały, przemyślana konstrukcja a także precyzja wykonania, sprawiają że produkty firmy Zimmer charakteryzują się długą żywotnością i wysoką jakością. Użycie ich w pozycjonowaniu osi liniowych pozwala na osiągnięcie wysokiej dokładności a także na eliminację luzów, a kompaktowa konstrukcja ułatwia instalację, nawet w niewielkich, trudno dostępnych przestrzeniach.
By uzyskać więcej informacji na temat produktów firmy Zimmer GmbH zapraszamy do kontaktu ze specjalistami pod numerem : +48 61-2912225 oraz na stronę www.wobit.com.pl
