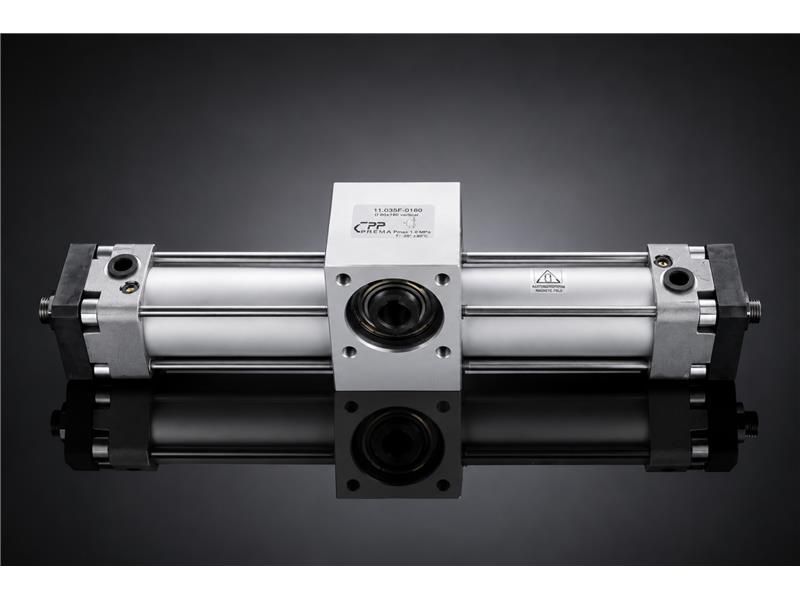

Siłowniki wahadłowe SWH 035A z regulacją kąta obrotu

Siłowniki wahadłowe SWH 035A CPP PREMA to pneumatyczne napędy obrotowe przeznaczone do realizacji ruchu wahadłowego w zakresie regulowanego kąta obrotu. Są stosowane tam, gdzie mechanizm nie wymaga pełnego, ciągłego obrotu, lecz kontrolowanego przestawienia elementu roboczego między określonymi pozycjami. Seria SWH 035A pozwala zamienić energię sprężonego powietrza na ruch kątowy, dzięki czemu dobrze sprawdza się w automatyce maszyn, stanowiskach montażowych, urządzeniach technologicznych oraz mechanizmach pozycjonujących.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako seria SWH 035A – siłowniki dwustronnego działania z regulacją kąta obrotu. Kategoria obejmuje warianty różniące się średnicą siłownika, nastawionym kątem obrotu, wymiarami zabudowy, przyłączami pneumatycznymi oraz uzyskiwanym momentem obrotowym. Dzięki temu konstruktor może dobrać napęd do wymaganej geometrii ruchu, obciążenia mechanicznego i dostępnej przestrzeni w maszynie.

Najważniejszą cechą serii SWH 035A jest możliwość regulacji kąta obrotu. Zakres regulacji obejmuje ruch od 0 do 360°. W praktyce pozwala to dopasować napęd do mechanizmów, które mają wykonywać powtarzalne przestawienie o określony kąt, na przykład 90°, 180°, 270° lub inną wartość wynikającą z konstrukcji maszyny. Regulacja kąta jest szczególnie przydatna w aplikacjach, w których pozycje krańcowe muszą być dopasowane do rzeczywistego ustawienia ramienia, klapy, dźwigni, ogranicznika, prowadnicy lub elementu przenoszącego detal.

Siłownik wahadłowy pracuje inaczej niż klasyczny siłownik liniowy. W siłowniku liniowym głównym parametrem użytkowym jest siła i skok tłoczyska. W siłowniku wahadłowym kluczowe znaczenie ma moment obrotowy i kąt przestawienia. To zmienia sposób doboru. Należy uwzględnić nie tylko ciśnienie zasilania i średnicę siłownika, ale również masę obracanego elementu, promień ramienia, bezwładność układu, wymaganą dynamikę, częstotliwość cyklu oraz warunki zatrzymania w pozycjach krańcowych.

Seria SWH obejmuje średnice od D32 do D125. Mniejsze średnice sprawdzają się w lekkich mechanizmach przestawnych i pomocniczych. Większe średnice pozwalają uzyskać wyższy moment obrotowy i obsługiwać bardziej wymagające układy. Przy zasilaniu 6 bar teoretyczny moment obrotowy wynosi odpowiednio około 7,2 Nm dla D32, 15 Nm dla D40, 24 Nm dla D50, 51 Nm dla D63, 81 Nm dla D80, 174 Nm dla D100 i 276 Nm dla D125. Tak szeroki zakres pozwala dobrać napęd zarówno do małych mechanizmów, jak i do cięższych zadań obrotowych.

Maksymalne ciśnienie pracy serii SWH wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W praktyce przemysłowej oznacza to możliwość integracji z typowymi instalacjami pneumatycznymi, zespołami przygotowania powietrza, zaworami rozdzielającymi i regulatorami przepływu. Stabilne ciśnienie i odpowiednia jakość medium mają bezpośredni wpływ na powtarzalność ruchu, płynność obrotu, osiągany moment oraz trwałość uszczelnień.

W konstrukcji serii SWH stosowane są pokrywy, tłok, tuleje i korpus ze stopu aluminium. Przekładnia zębata wykonana jest ze stali stopowej. Uszczelnienia poliuretanowe pracują w zakresie temperatur od -20 do +80°C. Taka konstrukcja łączy stosunkowo niską masę części korpusowych z wytrzymałością elementu odpowiedzialnego za przeniesienie ruchu obrotowego. Ma to znaczenie w aplikacjach, w których napęd wykonuje powtarzalne przestawienia pod obciążeniem i musi zachować stabilną charakterystykę pracy przez długi czas.

Odmiana 035 oznacza wykonanie z regulacją kąta obrotu. W systemie oznaczania kąt obrotu podaje się bezpośrednio w numerze zamówieniowym. Przykładowo zapis 0090 oznacza kąt 90°. Kody średnic pozwalają jednoznacznie identyfikować wielkość napędu: E dla D32, F dla D40, G dla D50, H dla D63, J dla D80, K dla D100 oraz L dla D125. Taki sposób oznaczania ułatwia pracę konstruktorom, działom zakupów i utrzymaniu ruchu, ponieważ najważniejsze parametry są widoczne już w numerze produktu.

Siłowniki SWH 035A pracują jako napędy dwustronnego działania. Sprężone powietrze steruje ruchem w obu kierunkach obrotu, co pozwala kontrolować przestawienie elementu roboczego tam i z powrotem. W automatyce maszyn taki sposób pracy jest bardzo praktyczny, ponieważ umożliwia precyzyjne sterowanie sekwencją ruchów. Napęd może współpracować z zaworami rozdzielającymi, dławikami, czujnikami położenia, ogranicznikami mechanicznymi oraz układem sterowania PLC.

Typowe zastosowania serii SWH obejmują obrót ramion pomocniczych, przestawianie klap, otwieranie i zamykanie zasuw, zmianę położenia ograniczników, obrót uchwytów, przestawianie prowadnic, pozycjonowanie elementów roboczych, obsługę prostych manipulatorów oraz mechanizmy zmiany kierunku przepływu detali. Siłownik wahadłowy dobrze sprawdza się tam, gdzie potrzebny jest szybki i powtarzalny ruch kątowy bez stosowania silnika elektrycznego, przekładni zewnętrznej i rozbudowanego układu napędowego.

Dla konstruktora dużą zaletą siłownika wahadłowego jest integracja ruchu obrotowego w gotowym elemencie pneumatycznym. Nie trzeba budować oddzielnego mechanizmu zamieniającego ruch liniowy na obrót. Ogranicza to liczbę części, skraca czas projektowania i upraszcza zabudowę. W wielu aplikacjach napęd SWH pozwala zastąpić układ z siłownikiem liniowym, dźwignią i dodatkowymi łożyskami. To poprawia przejrzystość konstrukcji i ułatwia serwis.

Przy doborze napędu należy zwrócić uwagę na moment obrotowy. Wartość teoretyczna zależy od średnicy i ciśnienia zasilania. W rzeczywistej aplikacji należy przyjąć odpowiedni zapas. Trzeba uwzględnić tarcie mechanizmu, bezwładność obracanego elementu, opory technologiczne, pozycję montażu i wymaganą dynamikę. Jeżeli ramię jest długie albo obciążenie znajduje się daleko od osi obrotu, wymagany moment rośnie. W takich przypadkach dobór średnicy powinien być wykonany z rezerwą.

Regulacja kąta obrotu nie zwalnia z prawidłowego zaprojektowania mechaniki. Element napędzany powinien być zamocowany osiowo i bez nadmiernych obciążeń bocznych działających na wał lub mechanizm wyjściowy. Jeżeli układ generuje duże siły zewnętrzne, uderzenia lub przeciążenia, należy przewidzieć dodatkowe ograniczniki, amortyzację, prowadzenie albo zabezpieczenie mechaniczne. Pneumatyczny napęd wahadłowy powinien sterować ruchem obrotowym, ale nie powinien przejmować wszystkich niekontrolowanych obciążeń konstrukcji.

Dla działów utrzymania ruchu istotna jest dostępność kompletów naprawczych dla serii SWH. W siłownikach pracujących cyklicznie zużyciu mogą podlegać uszczelnienia, pierścienie prowadzące i elementy odpowiedzialne za szczelność układu. Możliwość dobrania części serwisowych pozwala odtworzyć sprawność napędu bez wymiany całego zespołu. Jest to ważne w liniach produkcyjnych, gdzie napęd wahadłowy pełni funkcję krytyczną dla sekwencji maszyny.

W aplikacjach automatycznych warto przewidzieć kontrolę położenia. Napęd wahadłowy może pracować jako element wykonujący powtarzalny ruch między dwoma pozycjami. Informacja o osiągnięciu pozycji krańcowej może być potrzebna do sterownika PLC, układu bezpieczeństwa albo logiki procesu. W takim przypadku należy dobrać odpowiedni sposób sygnalizacji położenia i uwzględnić go w projekcie elektrycznym oraz pneumatycznym maszyny.

Siłowniki wahadłowe SWH 035A CPP PREMA są przeznaczone dla użytkowników, którzy potrzebują prostego, pneumatycznego i regulowanego napędu obrotowego. Łączą zakres średnic D32-D125, regulację kąta 0-360°, przemysłowe ciśnienie pracy, aluminiową konstrukcję korpusu i stalową przekładnię zębatą. Dzięki temu sprawdzają się w maszynach produkcyjnych, automatyce montażowej, urządzeniach technologicznych i modernizacjach układów, w których klasyczny ruch liniowy nie jest optymalnym rozwiązaniem.
