Zestaw do pomiaru parametrów środowiska cieplnego

W ofercie AP Automatyka pojawił się nowy zestaw do pomiarów parametrów środowiska cieplnego firmy Swema. Cechuje się zgodnością z normami:

  • ISO 7726 - Ergonomia środowiska termicznego - Przyrządy do pomiaru wielkości fizycznych,
  • ISO 7730 - Ergonomia środowiska termicznego - Analityczne wyznaczanie i interpretacja komfortu termicznego z zastosowaniem obliczania wskaźników PMV i PPD oraz kryteriów miejscowego komfortu termicznego.

 Neutral termisk miljo ISO 7730_application_large_logo.jpg
Rys. 1. Skład zestawu pomiarowego

 W skład zestawu wchodzą:

  • Program SwemaMultipoint,
  • Sonda Swema 03/Swema 03+,
  • Sonda Swema 05,
  • 2x przewód USB do podłączenia sond do komputera,
  • Sonda HC2-S,
  • Przewód USB do podłączenia sondy HC2-S do komputera,
  • Uchwyt sondy x3,
  • Uchwyt x3,
  • Trzpień statywu,
  • Podstawa statywu.



Komfort termiczny


Jednym z ważniejszych parametrów środowiska pracy jest komfort termiczny czyli indywidualne odczucie związane ze stanem bilansu cieplnego. Pożądany bilans cieplny określany jest jako stan równowagi termicznej, tzn. sytuacja, w której organizm nie odczuwa ani ciepła, ani zimna. Samo zagadnienie pomiaru komfortu termicznego wymaga znajomości zjawisk termodynamicznych i fizjologicznych. Z tego względu występują czynniki:
Środowiskowe:

  • temperatura powietrza,
  • prędkość powietrza,
  • wilgotność względna powietrza,
  • temperatura promieniowania powierzchni,
  • gradient rozkładu temperatury w pomieszczeniu.

Indywidualne:

  • metabolizm organizmu,
  • zdolność do aklimatyzacji,
  • izolacyjność odzieży.

Z punktu widzenia pracodawcy, utrzymanie odpowiedniego komfortu termicznego skutkuje zwiększeniem wskaźników wydajności pracy między innymi przez poprawę koncentracji pracowników i zmniejszenie zachorowalności i w konsekwencji spadek liczby absencji z powodów zdrowotnych.


Ocena


Do oceny komfortu cieplnego wymienione wyżej normy wykorzystują 3 wskaźniki:

  • PMV (Predicted Mean Vote) – przewidywaną średnią ocenę komfortu cieplnego wystawioną przez duża liczbę osób, uwzględniającą rodzaj aktywności fizycznej uczestników,
  • PPD (Predicted Percertage of Dissatisfied) – przewidywany odsetek osób niezadowolonych z warunków panujących w pomieszczeniu,
  • DR (Draught Rate) – odsetek osób niezadowolonych z prędkości przepływu powietrza (wrażliwość na przeciągi).

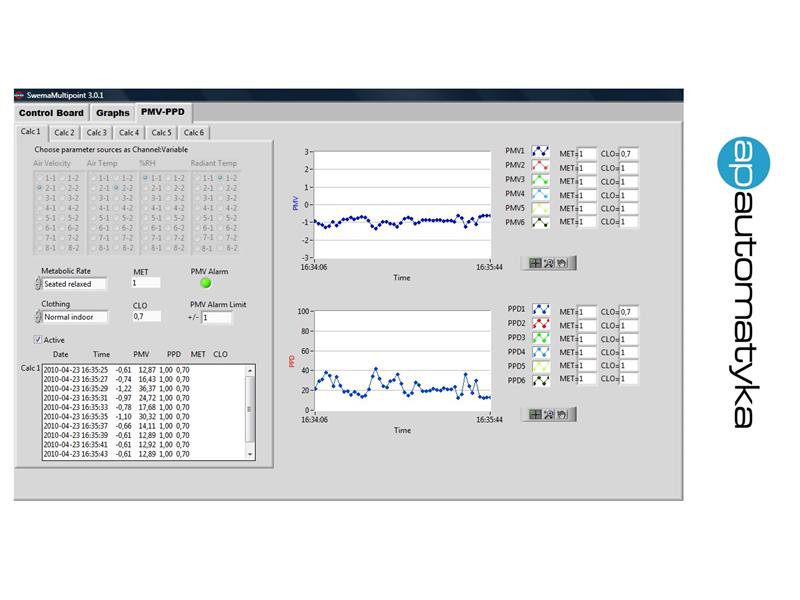

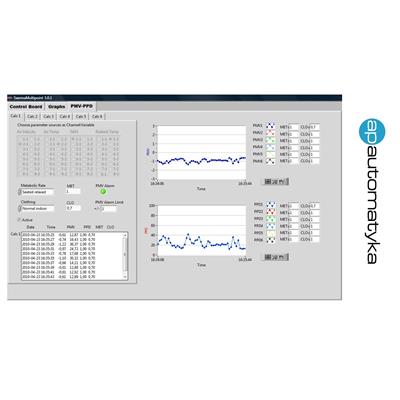

Rys. 2. Okno programu SwemaMultipoint

Przy znanych parametrach kategoryzacji pomieszczeń określonych w normie ISO 7730 zestaw pomiarowy firmy Swema może posłużyć do sprecyzowania niezbędnych działań służących poprawieniu komfortu termicznego. Program pomiarowy SwemaMultipoint pobiera dane dotyczące prędkości, temperatury i wilgotności powietrza oraz średniej temperatury promieniowania powierzchni z 3-ech sond. Istnieje możliwość wyświetlenia wyników jako wykresów PMV, PPD, temperatury roboczej i temperatury czarnej kuli w czasie rzeczywistym oraz jako wartości uśrednionych w zadanym okresie. Zebrane dane mogą być analizowane w dodatkowym programie SwemaMultipoint Analyze lub przekonwertowane do pliku *.csv i interpretowane w arkuszu kalkulacyjnym.



WIĘCEJ INFORMACJI:
POZNAŃ: +48 67 357 10 80 | www.apautomatyka.pl
link do opisu produktu na naszej WWW
