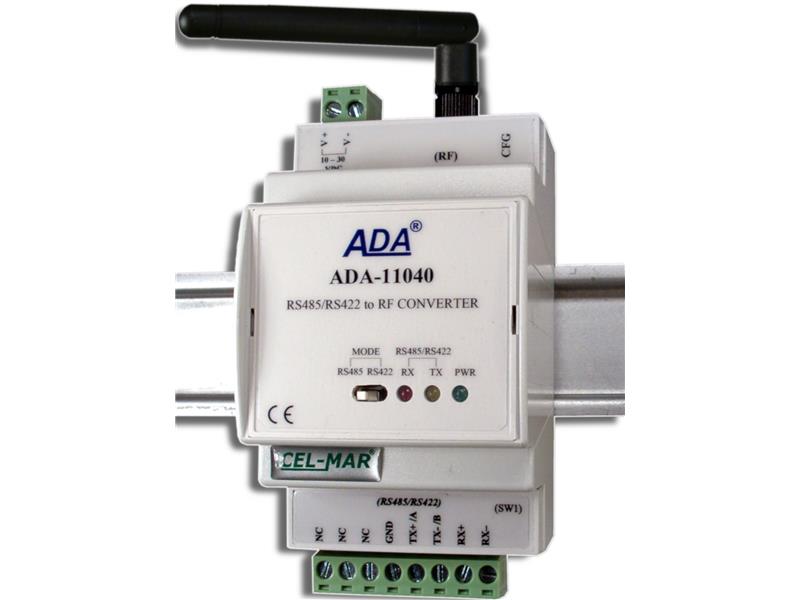

- ADA-11040 -Konwerter RS485/RS422 na RF

Konwerter ADA-11040 jest urządzeniem służącym do połączenia ze sobą przez sieć bezprzewodową RF urządzeń wyposażonych w interfejs RS485/RS422. Konwerter umożliwia transmisję danych przez interfejs RS485/RS422 z prędkością od 1200bps do 115200bps i stałym formatem danych: 8 bitów danych, brak bitu parzystości jeden bit stopu (8N1).
Konwertery ADA-11040 pracujące na tym samym kanale radiowym tworzą bezprzewodową sieć RF.
ADA-11040 wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485/RS422 i zasilania oraz złącze SMA i antenę do podłączenia sieci bezprzewodowej RF. Urządzenie do swego działania wykorzystuje sygnały: RX+, RX-, TX+/A, TX-/B interfejsu RS485/RS422 wyprowadzane przez zaciski śrubowe. Do magistrali RS485 zbudowanej na ADA-11040 można podłączyć do 32 urządzeń pracujących w trybie half duplex na magistrali RS485(2W) 2-przewodowej oraz na magistrali RS485(4W) 4-przewodowej. Konwerter przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V= do 30V=, moc pobierana z zasilacza 2W. Posiada zabezpieczenie przed odwrotną polaryzacja zasilania i zabezpieczenie przeciwprzepięciowe na magistrali RS485/RS422. Posiada separację galwaniczną pomiędzy zasilaniem a interfejsem RF i RS485/RS422 oraz optoizolację pomiędzy interfejsami RS485/RS422 a RF.
Zasięg transmisji w sieci bezprzewodowej RF:

• w budynkach zawiera się w zakresie od 30m do 300m,
• w terenie otwartym do 1000m.

Zasięg transmisji można zwiększyć po zastosowaniu dodatkowych anten kierunkowych.

Właściwości:

• Praca w sieci bezprzewodowej w paśmie ISM 868/433/470/915 MHz, globalnie bez licencji,
• Modulacja FSK, 2-drożna komunikacja pół-dupleksowa, silna ochrona przed zakłóceniami,
• Prędkość transmisji w sieci bezprzewodowej 1200 - 115200 bps,
• Maksymalna moc wyjściowa nadajnika 100mW (20dBm), regulowana w zakresie 1-20dBm,
• Czułość odbiornika: -117dBm,
• Funkcja RSSI,
• Podłączenie anteny przez złącze SMA,
• Praca na magistrali RS485 2 i 4 przewodowej, RS422 2 i 4 przewodowej,
• Prędkości transmisji danych RS485/422 (bps): 1200, 1800, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200,
• Format danych RS485/422 - Liczba bitów danych: 8; Kontrola parzystości : Brak; Bity stopu: 1,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane (brak zasilacza w komplecie),
• Moc pobierana do 2W,
• Optoizolacja miedzy interfejsem RF a RS485/RS422 w torze sygnałowym ~3kV=,
• Izolacja galwaniczna między interfejsem RS485/RS422 a zasilaniem 1kV= lub 3kV= w wersji z izolacją dwudrożną,
• Podłączenie do interfejsu RS485/RS422 poprzez złącza śrubowe,
• Wbudowane w interfejs RS485/RS422 zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
• Wymiary (obrysu) obudowy (SZ x W x G) 53mm x 90mm x 58mm,
• Wymiary anteny: długość 110mm, średnica 9mm.
