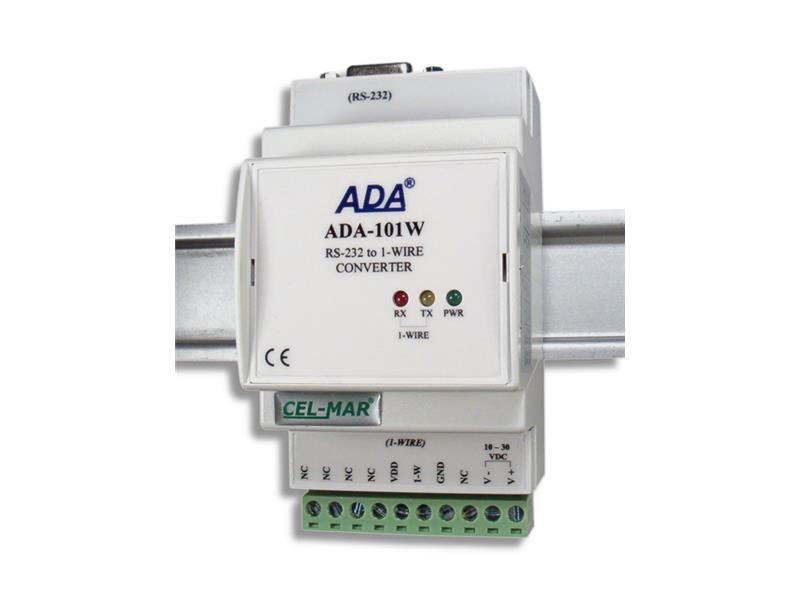

ADA-101W - konwerter RS-232 na 1-WIRE

Opis produktu
Przemysłowy konwerter RS-232 na 1-Wire ogólnego zastosowania ADA-101W umożliwia podłączenie wielu układów z interfejsem 1-Wire takich jak: układy do pomiaru temperatury, zegary czasu rzeczywistego, pamięci EPROM, przetworniki A/C, itp. do wspólnej magistrali 1-Wire. Przejście z interfejsu 1-Wire na interfejs RS-232 w ADA-101W zapewnia układ DS2480B oraz konwerter poziomów TTL na RS-232. Zwalnia to użytkownika od zagłębiania się w dość skomplikowany protokół 1-Wire. Konwerter umożliwia więc monitorowanie i/lub sterowanie układami 1-Wire poprzez interfejs RS-232 w komputerze klasy PC wyposażonym w odpowiednie oprogramowanie. Firma CEL-MAR udostępnia przykładowe oprogramowanie do wizualizacji pomiarów temperatury o nazwie Lämpömittari autorstwa Timo Sara-aho. Program współpracuje z układami do pomiaru temperatury np. DS18S20. W konfiguracji ustawień programu Lämpömittari, w sekcji MicroLAN należy użyć adaptera o symbolu DS9097U.
ADA-101W wyposażony jest w żeńskie gniazdo DB-9 do podłączenia interfejsu RS-232 oraz w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-Wire i zasilania. Złącze DB-9 interfejsu RS-232 w konwerterze wykonane jest jako DCE co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS-232 za pomocą kabla- przedłużacza RS-232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx. Do działania konwerter ADA-101W wykorzystuje sygnały Rx, Tx, GND wprowadzanych przez gniazdo DB-9F.
ADA-101W przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V i było dostarczone z zasilacza o mocy min 2W. Posiada również wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania.

Funkcje produktu
* Konwersja RS-232 na 1-Wire,
* Konwertowane sygnały: RX,TX,
* Możliwość pracy na magistrali MicroLAN,
* Możliwość programowania pamięci EPROM na magistrali 1-Wire (wersja 2-X),
* Szybkość transmisji danych RS-232 [kbit/sek]: 9.6, 19.2, 57.6, 115.2,
* Szybkość transmisji na magistrali 1-Wire – standard: 0 do 16,3 kbps,
* Szybkość transmisji na magistrali 1-Wire – overdrive: 0 do 142 kbps,
* Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
* Izolacja galwaniczna miedzy interfejsem RS-232 a zasilaniem 1 kV= lub 3kV=,
* Optoizolacja miedzy interfejsem RS-232 a 1-Wire w torze sygnałowym 5kV=,
* Przyłączenie interfejsu RS-232 przez złącze DB9F,
* Przyłączenie magistrali 1-Wire i zasilania przez złącza śrubowe,
* Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
* Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
* Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,
* Rozmiar (obrys) obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.

Więcej informacji o ADA-101W znajdziecie Państwo pod adresem http://www.cel-mar.pl/1-wire_rs232_m101w.htm
