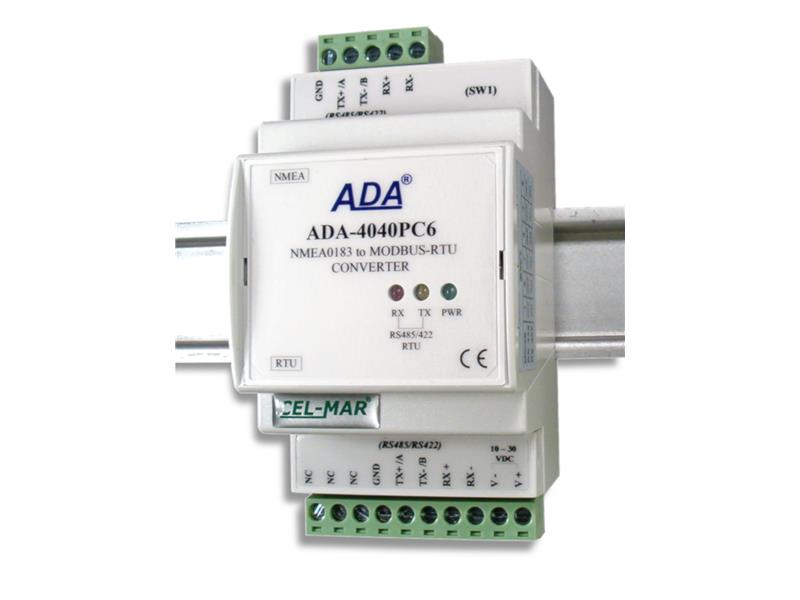

- ADA-4040PC6 - Konwerter protokołu NMEA0183 na MODBUS-RTU

Konwerter protokołów NMEA0183 na MODBUS-RTU ADA-4040PC6 jest urządzeniem rozwiązującym problem podłączenia urządzeń komunikujących się protokołem NMEA0183 do wielopunktowej (multipoint) magistrali RS-485 do, której podłączone są urządzenia komunikujące się protokołem MODBUS-RTU. Jednocześnie konwerter może dokonać zamiany prędkości i format przesyłanych danych między portem protokołu NMEA0183 a portem protokołu MODBUS-RTU.
W zależności od konfiguracji może być ustawiana prędkość transmisji, liczba bitów danych, kontrola parzystości lub jej brak, a także liczba bitów stopu. Ustawienia mogą być różne dla portu NMEA0183 i MODBUS-RTU. Dodatkowo ADA-4040PC6 separuje urządzenie NMEA0183 od magistrali RS-485. Separacja galwaniczna zapewniana przez ADA-4040PC6 chroni system zbudowany na magistrali RS422/485 oraz zwiększa jego niezawodność pracy.
ADA-4040PC6 wspiera asynchroniczną transmisję danych z prędkością do 230,4 kbps przez dwie lub jedną parę skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+/A,TX-/B wyprowadzone na listwy zaciskowe.
Do magistrali RS485/RS422 zbudowanej na ADA-4040PC6 można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników.

Właściwości:

• Konwersja protokołu NMEA0183 na protokół MODBUS-RTU i odwrotnie,
• Konwersja prędkości transmisji i formatu danych między portami NMEA0183 i MODBUS-RTU,
• Praca na magistrali 2 lub 4 przewodowej w standardzie RS485/RS422,
• Prędkość transmisji ustawiana na interfejsach RS485/RS422 (bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400,
• Format danych ustawianych na interfejsach RS485/RS422: Liczba bitów danych: 5, 6, 7, 8; Kontrola parzystości: Brak, Parzystość, Nieparzystość; Liczba bitów stopu: 1, 2,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W (brak zasilacza w komplecie),
• Optoizolacja między interfejsem RS485/RS422 (MODBUS-RTU) a RS485/RS422 (NMEA0183) w torze sygnałowym ~3kV=,
• Izolacja galwaniczna między interfejsami RS485/RS422 (MODBUS-RTU), RS485/RS422 (NMEA0183) a zasilaniem 1kV= lub 3kV= w zależności od wersji wykonania,
• Przyłączenie magistral RS485/RS422 i zasilania przez złącza śrubowe o przekroju do 2.5 mm2,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485 / RS422,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
• Wymiary obrysu obudowy (SZ x W x G) 53mm x 90mm x 62mm.
