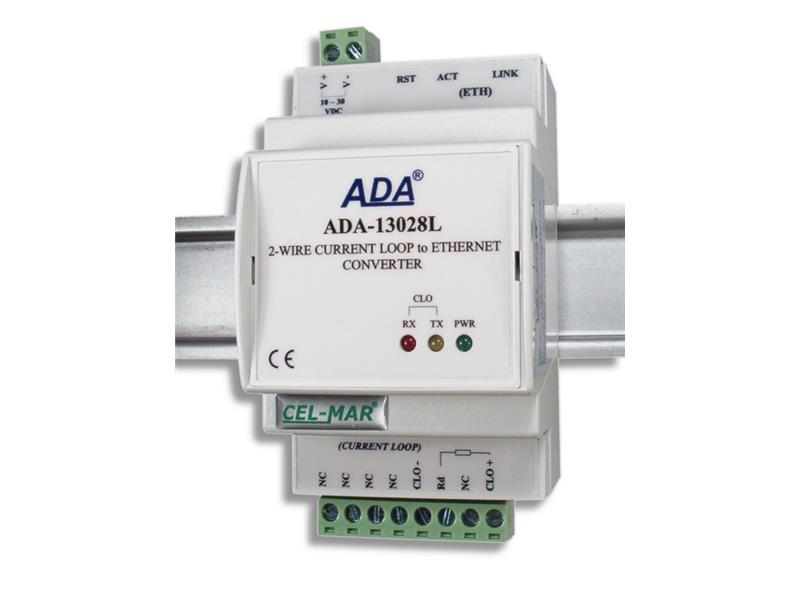

- ADA-13028L - Konwerter ETHERNET na Pętlę Prądową CLO
- ADA-13028L - Konwerter ETHERNET na Pętlę Prądową CLO
Producent:
CEL-MAR

ADA-13028L - Konwerter ETHERNET na Pętla Prądowa CLO.

Opis produktu
Konwerter ADA-13028L jest urządzeniem służącym do transmisji danych pomiędzy urządzeniami wyposażonymi w interfejs Pętli Prądowej CLO przez sieć LAN/WAN. Praca w sieci ETHERNET może odbywać się w trybie wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP. Obsługuje protokoły TCP, UDP, DHCP, SNMP, SSL/TLS, Telnet, Rlogin, LPD, HTTP/HTTPS, SMTP, ICMP, IGMP, ARP. Posiada wbudowany serwer WWW umożliwiający zdalną konfigurację i zarządzanie przez przeglądarkę internetową.
Konwerter umożliwia transmisję danych (bez ingerencji w ich format) przez interfejs Pętli Prądowej CLO z prędkością do 19,2kbps. Wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń Pętli Prądowej CLO i zasilania oraz złącze RJ45 do podłączenia sieci ETHERNET.
Urządzenie do swego działania wykorzystuje sygnały: RX+, RX-/CLO+, TI+, TI-/CLO- interfejsu Pętli Prądowej CLO wyprowadzane przez zaciski śrubowe. Do magistrali CLO zbudowanej na ADA-13028L można podłączyć do 4 urządzeń pracujących w trybie half duplex. Przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V i było dostarczone z zasilacza o mocy 3W. Wyposażony jest w zabezpieczenie przed odwrotną polaryzacja zasilania i zabezpieczenie przeciwprzepięciowe na magistrali CLO. Posiada separację galwaniczną pomiędzy zasilaniem a interfejsem ETHERNET i Pętli Prądowej CLO oraz optoizolację pomiędzy interfejsami CLO a ETHERNET.
Razem z konwerterem dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym (Windows 98/ME/2000/XP/2003/Vista) dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony przez system, dlatego niektóre programy działające pod DOS i odwołujące się do tego portu COM mogą działać nieprawidłowo.
ADA-13028L posiada wewnętrzną ochronę przeciwprzepięciową niskoenergetyczną dla każdej linii interfejsu Pętli Prądowej. Jednakże do ochrony odgromowej łącza należy zastosować zewnętrzne odgromniki np. typowe zabezpieczające linię telefoniczną.

Funkcje produktu
* Praca w sieci ETHERNET - standard IEEE 802.3,
* Warstwa fizyczna 10/100BaseT,
* Podłączenie przez złącze RJ45,
* Prędkość transmisji 10/100Mbps (auto-sensing),
* Tryb pracy: Full lub half duplex (auto-sensing),
* Używane protokoły: TCP, UDP, DHCP, SNMP, SSL/TLS, Telnet, Rlogin, LPD, HTTP/HTTPS, SMTP, ICMP, IGMP, ARP,
* Wbudowany serwer WWW do konfiguracji konwertera,
* Konfiguracja usług sieciowych według indywidualnych potrzeb użytkownika,
* Przydzielanie statycznego lub dynamicznego (przez serwer DHCP) adresu IP,
* Diagnostyka portu szeregowego i sieciowego,
* Transmisja szyfrowana: DES (56-bit), 3DES (168-bit), AES (128/256-bit),
* Praca w trybie: wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP,
* Praca na 2 przewodowej linii w standardzie Pętli Prądowej CLO,
* Szybkość transmisji danych interfejsu Pętli Prądowej CLO do 19,2 kbps,
* Format danych zgodny ze specyfikacją RS232,
* Przeźroczystość dla wszystkich protokołów, których format danych jest zgodny ze specyfikacją interfejsu RS232 np. MODBUS, DNP, PROFIBUS i inne,
* Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 3W,
* Optoizolacja miedzy interfejsem ETHERNET a Pętlą Prądową CLO w torze sygnałowym 3kV=,
* Izolacja galwaniczna miedzy interfejsem ETHERNET a zasilaniem 1kV= lub 3kV=,
* Izolacja galwaniczna miedzy interfejsem Pętli Prądowej a zasilaniem 1kV= lub 3kV=,
* Podłączenie Pętli Prądowej CLO poprzez złącza śrubowe,
* Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach Pętli Prądowej,
* Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
* Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
* Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
* Wymiary (obrysu) obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.

Więcej informacji o ADA-13028L znajdziecie Państwo pod adresem: http://www.cel-mar.pl/ethernet_currentloop_clo_m13028l.htm
