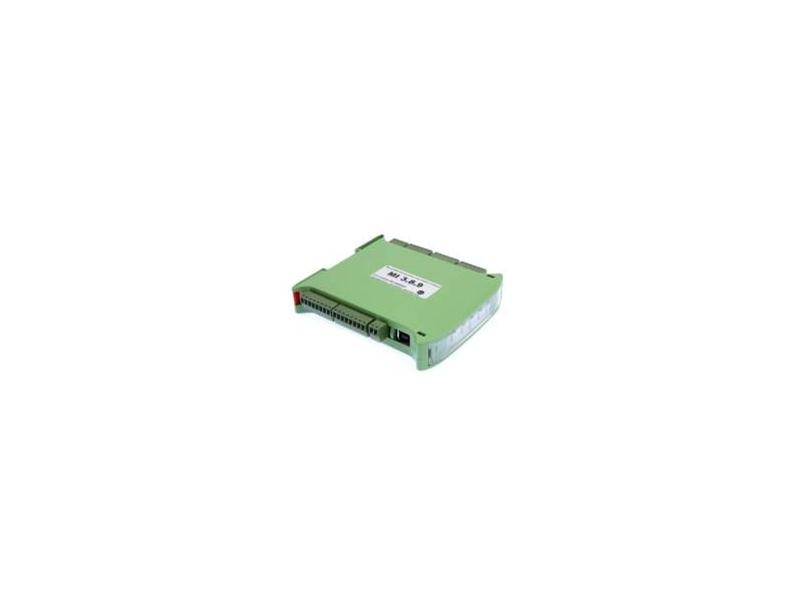

- WObit - Indekser trzyosiowy do silników krokowych MI389

Trzyosiowy indekser MI389 produkcji firmy WObit przeznaczony jest do zarządzania ruchem silników krokowych przy potrzebie wykonania dodatkowych zadań z kompetencji sterownika PLC.

Jest on uniwersalnym urządzeniem do zadawania trajektorii ruchu i pozycjonowania w trzech osiach. Zadanie budowy trajektorii ruchu dla silnika krokowego jest normalnie trudne dla zwykłego programowalnego sterownika PLC. Czynią to dobrze dopiero sterowniki wyposażone w relatywnie drogi moduł obsługi silnika krokowego lub posiadające zintegrowany taki moduł. Natomiast indekser wykorzystuje układ kontrolera ruchu TMC428 do sprzętowego generowania trajektorii ruchu oferując jednocześnie kilka wejść i wyjść wraz z funkcjami typowymi dla małych sterowników PLC.

Cykliczne wykonywanie skomplikowanych i powtarzalnych sekwencji ruchów o wielu parametrach (np.: pozycja, prędkość) z rozpędzaniem i kontrolowanym zatrzymaniem silnika łatwo pomoże skonfigurować oprogramowanie MI389-PC, komunikujące się poprzez łącze USB.

Proste i intuicyjne zaprogramowanie trajektorii ruchu dla 3 silników krokowych jest kwestią kilku chwil nawet dla użytkownika nie posiadającego doświadczenia. Program umożliwia również podgląd aktualnych parametrów silników, stanów wejść i wyjść, oraz sterowanie w czasie rzeczywistym. Po zaprogramowaniu urządzenie może działać niezależnie, bez łączności z komputerem PC.

Właściwości indeksera MI389:

- Współpraca ze sterownikami silników krokowych
- wyjścia CLK i DIR dla każdego ze sterowników oraz wspólne wyjście ENABLE, w standardzie TTL;
- 2 optoizolowane wejścia specjalizowane: RUN i STOP;
- 6 optoizolowanych wejść ogólnego przeznaczenia;
- 3 x 2 wejścia czujników krańcowych;
- 2 wyjścia przekaźnikowe;
- 7 wyjść tranzystorowych typu OC;
- Wskaźniki LED sygnalizujące zasilanie, oraz stany pracy urządzenia;
- Nieulotna pamięć programu - maksymalnie 999 komend;
- Transmisja USB;
- Zasilanie i sygnały sterujące na listwach rozłącznych ze złączami śrubowymi;
- Obudowa przystosowana do montażu na szynie DIN.
- Zasilanie 10...25 VDC;
- Możliwość zasilania z portu USB
