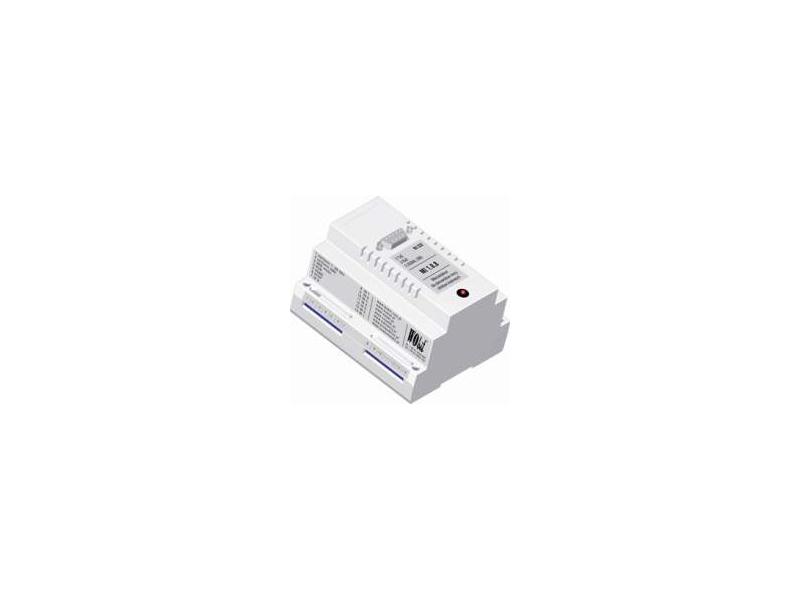

- WObit - Mikroindekser MI-1.8.8

Mikroindekser MI 1.8.8 jest uniwersalnym urządzeniem do zadawania trajektorii ruchu silnika krokowego poprzez dowolny sterownik mocy. Instalowany na PC program sterujący WINMI (dołączony do zestawu) komunikuje się z urządzeniem za pomocą łącza szeregowego RS232.
Mikroindekser jest szczególnie przydatny, gdy zachodzi konieczność cyklicznego wykonania skomplikowanych, powtarzalnych sekwencji ruchów o wielu parametrach (zarówno pozycji jak i prędkości) z rozpędzaniem i kontrolowanym zatrzymaniem silnika.

W wersji z łączem RS485 i dodatkowym modułem translatora sygnałów AD31, możliwa jest współpraca PC z wieloma indekserami i sterownikami silników krokowych. Zadanie budowy programowalnej trajektorii ruchu dla silnika krokowego jest normalnie trudne dla zwykłego, programowalnego sterownika PLC. Natomiast indekser MI 1.8.8 wykorzystuje sprzętowe generowanie trajektorii ruchu i został głównie po to stworzony, chociaż przejmuje też część prostych funkcji sterownika PLC.

Mikroindekser ma izolowanych galwanicznie 8 wejść ogólnego przeznaczenia, wejścia specjalizowane RUN, STOP, HOME, 4 wyjścia OC, dwa wyjścia mocy o dużej obciążalności i dwa przekaźnikowe. Specjalizowane wyjścia STEP (impulsy do sterownika mocy), DIR (wyjście kierunku) i ENABLE (zezwolenie) są w standardzie TTL. Urządzenie wymaga zasilanie napięciem od 7 do 36VDC.

Więcej informacji na stronie:

www.wobit.com.pl
