Moduł pomiarowy ADAE42U

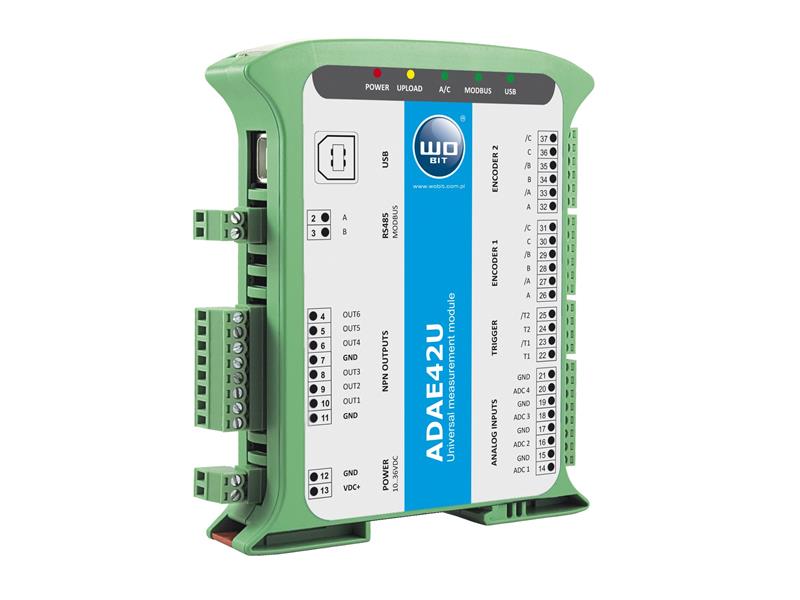

ADAE42U jest wielofunkcyjnym urządzeniem dedykowanym do współpracy z czujnikami zarówno z wyjściem analogowym (napięciowym lub prądowym) jak i przetwornikami impulsowymi obrotowymi lub liniowymi z wyjściem kwadraturowym.

Urządzenie obsługuje do 4 czujników w wyjściem analogowym, mogących pracować w trybie różnicowym oraz do dwóch czujników z wyjściem kwadraturowym.
Dodatkowo ADAE42U posiada 6 wyjść tranzystorowych typu OC z konfigurowanym progiem załączania oraz wyłączania zależnym od pozycji danego enkodera.

Moduł wyposażony jest w dwa interfejsy komunikacyjne – USB oraz RS485 (MODBUS-RTU). Pierwszy pozwala, w sposób intuicyjny , na konfigurację urządzenia i akwizycje pomiarów z poziomu komputera PC (darmowa aplikacja pozwala w czasie rzeczywistym rejestrować mierzone wielkości, a także zapisywać pomiary do pliku).

Magistrala RS485 umożliwia natomiast na jednoczesne podłączenie wielu modułów pomiarowych i tym samym na zbieranie danych z większe liczby czujników niż możliwa na to pojedynczy moduł pomiarowy. Dzięki zaimplementowaniu prostego i popularnego protokołu MODBUS-RTU urządzenie może współpracować np. ze sterownikiem PLC czy panelami HMI.

Właściwości:

- Zasilanie 10…36 VDC
- Niezależny pomiar z czterech kanałów analogowych (0..10V, 0..20mA lub 4..20mA);
- Funkcja uśredniania pomiarów;
- Zaimplementowane funkcje matematyczne umożliwiające działania na wartościach mierzonych
z kanałów analogowych;
- Współpraca z dwoma enkoderami z wyjściem kwadraturowym (TTL, nadajnik linii, Push-Pull
oraz Open-Collector - +5…+24V)
- Przetwarzanie wielkości mierzonych w oparciu o programowalną, liniową charakterystykę;
- 6 wyjść tranzystorowych typu OC z konfigurowalnym progiem załączania i wyłączania;
- Wejście wyzwalające wysłanie danych do PC (trzy tryby wyzwalania);
- Interfejs USB do współpracy z komputerem PC;
- Interfejs RS485 (MODBUS RTU) do współpracy z urządzeniami nadrzędnymi;
- Oprogramowanie PC z możliwością wizualizacji i archiwizacji pomiarów.
