- WObit - Przekładnie planetarne PLG52H i PLG60

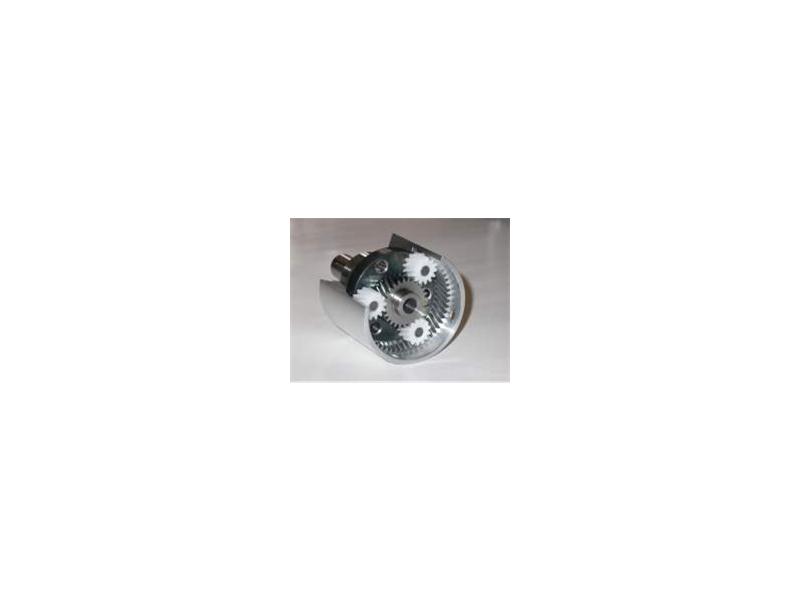

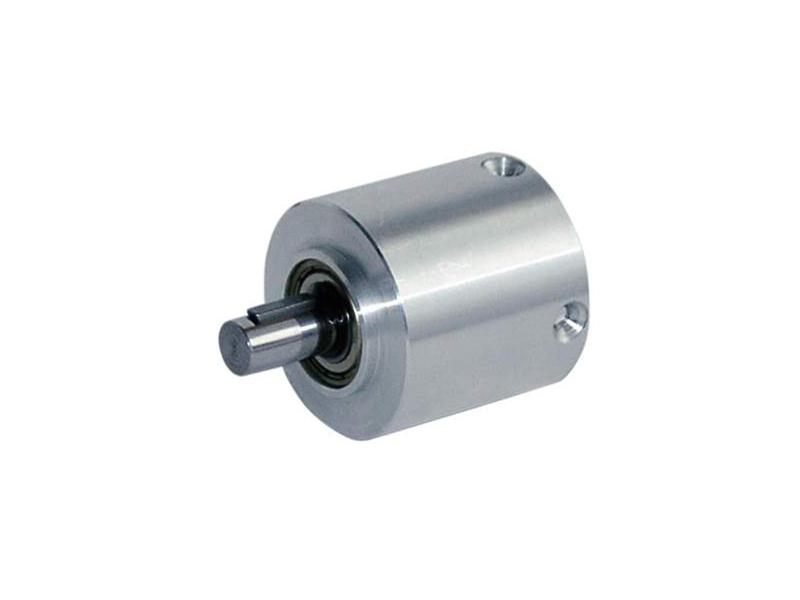

Główne zalety przekładni planetarnych to duże przełożenia przy małych rozmiarach, oraz możliwość przenoszenia dużych momentów. Przekładnie te mają szczególne zastosowanie w kombinacjach z mocnymi silnikami prądu stałego. Dlatego renomowany producent silników prądu stałego Dunkermotoren z Bonndorf opracował do serii silników komutatorowych GR i bezszczotkowych BG przekładnie planetarne PLG52H i PLG60.

Szczególne zalety wnosi skośne uzębienie w przekładni PLG60 i pierwszym stopniu PLG52H minimalizując szumy biegu. Dzięki temu przekładnie planetarne znajdują zastosowanie przede wszystkim w napędach, których szumy nie są obojętne dla otoczenia. Należą do nich m.i. napędy stosowane w technice medycznej i automatyce drzwi. W rodzinie PLG60 o średnicy obudowy 60mm jednostopniowe przekładnie mają przełożenie od 3 do 10:1 przenosząc moment 5Nm. Dwustopniowe przekładnie tej samej budowy mają przełożenia 12 do 70:1 i przenoszą długotrwale moment 25Nm. Przekładnie PLG52H w wykonaniu jednostopniowym przenoszą moment 1,2Nm z przełożeniem 4,5 do 8:1, w wykonaniu 2-stopniowym przenoszą moment 8Nm z przełożeniem 15 do 64:1 i jako trzystopniowe przenoszą moment 24Nm z przełożeniem 91 do 512:1.

Przekładnie planetarne przenoszą duże obciążenia radialne i osiowe, gdyż mają solidne wykonanie z wałkiem napędowym osadzonym w dwóch łożyskach kulkowych. Są przy tym na cały okres żywotności trwale nasmarowane czyli bezobsługowe, przez co nadają się do kombinacji z silnikami bezszczotkowymi komutowanymi elektronicznie również bezobsługowymi. To umożliwia bezproblemową zabudowę w zastosowaniach, przy których nie ma dostępu do komponentów napędu.
