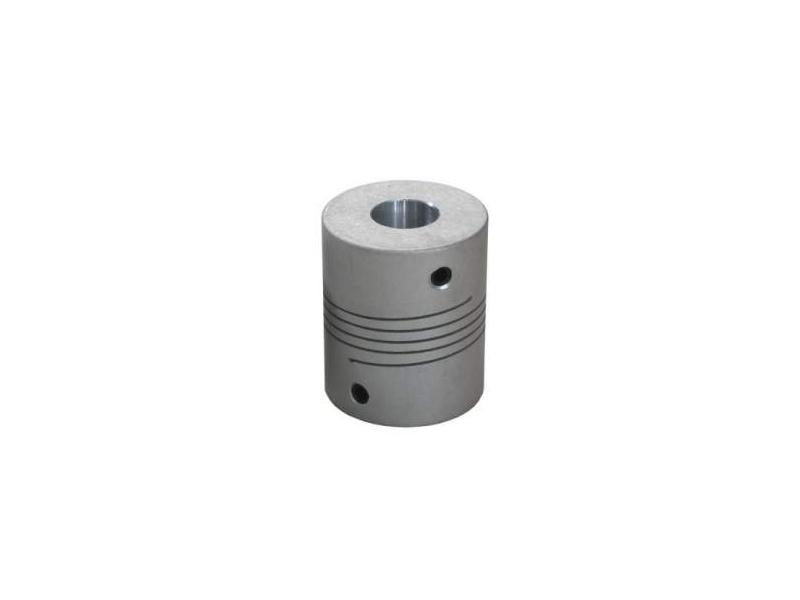

- WObit - Sprzęgła helikalne dociskowe SHA

Sprzęgła helikalne SHA z aluminium z dociskowym mocowaniem osi to atrakcyjne cenowo, elastyczne sprzęgła mające niewielki moment bezwładności. Wśród sprzęgieł mieszkowych, nacinanych, membranowych, kłowych i o innych konstrukcjach wyróżniają się niska ceną i elastycznością sprzęgła helikalne.

Sprzęgła te powstają z naciętego wzdłuż helikaloidy pręta aluminiowego z odpowiednimi otworami pod osie, które mocowane są śrubkami imbusowymi o soczewkowym zakończeniu. Przy zwartej budowie umożliwiają elastyczne przeniesienie momentu z małym błędem kinematycznym przy jednoczesnej redukcji przestawienia osiowego i kątowego wynikającego z niedokładności montażu łączonych osi. Oś napędowa i odbierająca mocowane są dociskowo specjalnymi wkrętami imbusowymi M3x6 lub M4x6 (SHA20), po dwa na każdą oś.

Główny obszar zastosowań to łączenie osi przetworników optoelektronicznych i innych czujników kąta z osią napędzającą, lub małych silników krokowych i DC. Sprzęgła dostępne są w średnicy 16mm, 20mm, 25mm (na zamówienie 32mm, 42mm i 38mm) i pozwalają na łączenie osi o średnicach 4, 5, 6, 6,35, 8 i 10 mm (dla większych 12mm do 25mm).

Sprzęgło SHA16-6-6 neutralizujące przestawienie kątowe do 3stopni, osiowe do 0,1mm, kosztuje tylko 38PLN netto przy zakupie jednostkowym. Sztywność skrętna takiego sprzęgła wynosi 20 Nm/rad, długość 22mm, a masa ok. 11,9g.

Więcej informacji:

www.wobit.com.pl
