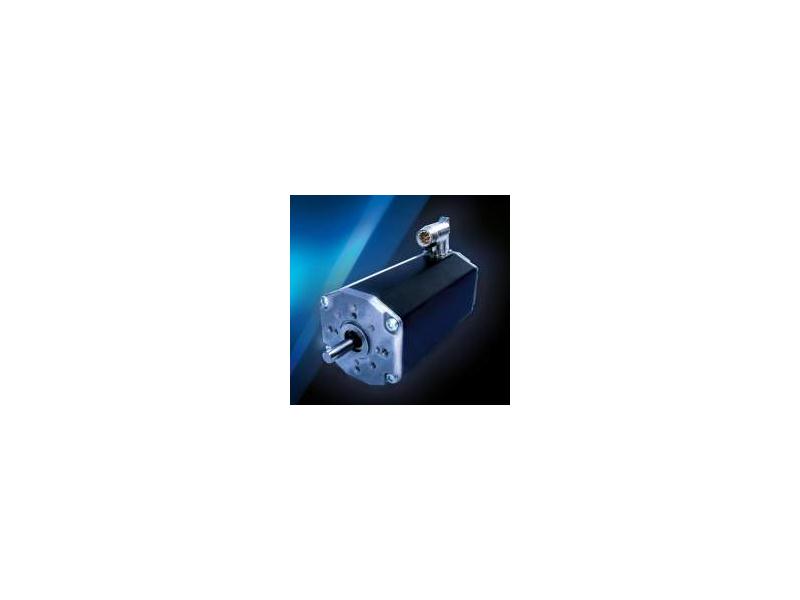

- WObit - Silnik bezszczotkowy prądu stałego BG65S
- WObit - Silnik bezszczotkowy prądu stałego BG65S
Producent:
Dunkermotoren

Bezszczotkowy silnik prądu stałego BG65 S o podwójnej mocy w stosunku do poprzedniego modelu wprowadza na rynek renomowany producent napędów Dunkermotoren z Niemiec. Silnik produkowany jest w dwóch długościach 115mm i 140mm z momentem maksymalnym odpowiednio 85 Ncm i 170 Ncm. Zasilany z napięcia 24V silnik zawierać może jeden z pięciu wariantów elektroniki sterującej, podobnie jak poprzednia wersja silnika. Wzrost mocy silnika stał się możliwy dzięki wyrafinowaniu konstrukcji i zastosowaniu magnesów ziem rzadkich.

Zastosowane w BG65 magnesy trwałe wykonane z materiałów syntetycznych zostały zastąpione poprzez neodymowe spieki żelaza i boru, tzw. magnesy segmentowe. Użycie anizotropowych segmentów magnetycznych pozwoliło wykorzystać maksymalną sprawność kierunkową pól, szczególnie w strefie przejścia podczas zmiany polaryzacji. Poprzez kombinację perfekcyjnego projektu obudowy z wysokiej klasy materiałami magnetycznymi uzyskano wzrost mocy wyjściowej z 84 Watów do 190 Watów.

Moment znamionowy wzrósł dwukrotnie przy niemalże identycznej prędkości znamionowej. Podstawowe parametry silników z rodziny BG65 S przedstawiono poniżej. Sprawność silników w całej rodzinie BG65 S również wzrosła, przeciętnie o 15%.

Silnik: BG 65 S x 25 / BG 65 S x 50
Znamionowe napięcie [VDC] 24 / 24
Znamionowa ciągła prędkość [obr/min] 3200 / 3300
Znamionowy ciągły moment [Ncm] 28 / 49
Ciągły prąd [A] 4,8 / 9
Moment maksymalny [Ncm] 85 / 170
Prąd w piku [A] 19 / 38
Bezwładność rotora [gcm2] 73 / 130
Waga silnika [kg] 1,0 / 1,4

Istnieje kilka różniących się funkcjonalnością sterowników. Spektrum zaczyna się od zintegrowanego sterownika prędkości (SI) dla 4-kwadrantowego kontrolera. Następnym poziomem konfiguracji jest zintegrowany 4-kwadrantowy Serwo kontroler z komfortowym oprogramowaniem, który umożliwia określenie trajektorii ruchu silnika poprzez komputer osobisty (wersja PI). Przy pomocy tego oprogramowania jest możliwe parametryzowanie trybów operacyjnych takich jak pozycja, prędkość i moment.

W wersji wyższej (CI) jest dostępny interfejs CANopen (Profil Urządzeń DSP402). Parametry ruchu mogą być wówczas modyfikowane w trakcie trwania wykonywania danej trajektorii ruchu (on-the-fly).

Dla projektów specjalnych, dostosowywanych do potrzeb aplikacji, w których istnieją wysublimowane wymagania dostępny jest zintegrowany, dowolnie programowalny kontroler ruchu (wersja MI). Sterownik ten pozwala na autonomiczną pracę bezszczotkowych Serwo silników prądu stałego w funkcjach MASTER - SLAVE.

W kombinacji z modularnymi systemami Dunkermotoren może zaoferować innowacyjne, kompletne rozwiązania kontroli procesu produkcyjnego w oparciu o bezszczotkowe serwonapędy prądu stałego. Inne komponenty takie jak przekładnie planetarne (do 160Nm) i przekładnie ślimakowe (do 30Nm) są dostępne i produkowane w siedzibie głównej Dunkermotoren w Bonndorf (Niemcy). Kompletne systemy kontroli ruchu mogą zostać zbudowane dzięki znajdującym się w ofercie różnorodnym enkoderom i hamulcom reagującym na załączenie napięcia zasilania lub na jego zanik, które są niezbędne w aplikacjach tego typu.
